Влагомер поточный «Фауна-ПМД2» с датчиками погружного типа предназначен для непрерывного контроля влажности и температуры зерновых и масличных культур в процессе транспортировки, хранения, сушки и переработки. Прибор выполняет измерение непосредственно в потоке без отбора проб, позволяя оперативно корректировать технологический процесс, предотвращать пересушивание или недостаточную сушку материала и снижать производственные потери.
Влагомер «Фауна-ПМД2» поддерживает работу с различными зерновыми и масличными культурами, обеспечивает быстрый выбор нужной культуры из памяти и легко интегрируется в системы автоматизации предприятий агропромышленного комплекса.
Влагомер поточный «Фауна-ПМД2» использует диэлькометрический (ёмкостный) метод измерения влажности. Изменение содержания влаги влияет на диэлектрические свойства материала, вызывая изменение электрической ёмкости чувствительного элемента. Полученный сигнал преобразуется электронной схемой и обрабатывается микропроцессором, обеспечивая быстрое и стабильное измерение влажности зерновых культур без остановки производства.

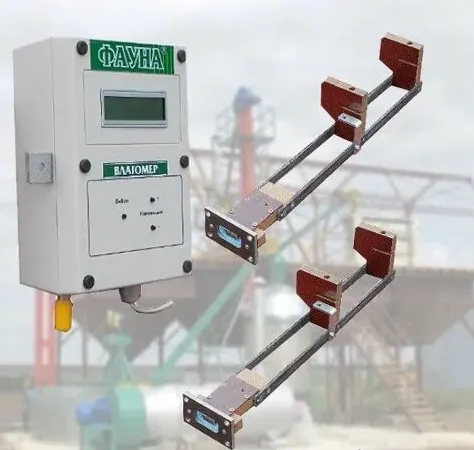

Конструктивно влагомер «Фауна-ПМД2» состоит из двух датчиков, расширителя входа и блока индикации и управления (БИУ), соединённых кабелями. Два независимых измерительных канала позволяют одновременно контролировать разные участки технологической линии.
Датчики погружного типа выполнены в виде двух параллельных металлических пластин, между которыми при контакте с зерном изменяется электрическая ёмкость, зависящая от влажности материала. После обработки сигнала БИУ отображает значения влажности и температуры по каждому каналу, а также выбранную культуру. Прибор поддерживает автоматическую термокомпенсацию, ручную корректировку результатов и независимую работу с каждым датчиком влажности зерна.
Прибор формирует аналоговый сигнал, пропорциональный значению влажности выбранного измерительного канала, что обеспечивает его интеграцию в системы автоматизации и применение в составе систем автоматического регулирования процесса сушки.
Влагомер применяется на элеваторах, зерносушильных комплексах, зерноперерабатывающих, комбикормовых и маслоэкстракционных предприятиях, а также на объектах хранения зерновых и масличных культур. Прибор используется для непрерывного контроля влажности в процессе приёмки, сушки, хранения и переработки сырья, а благодаря возможности подключения к системам автоматизации эффективно применяется в автоматизированных системах управления технологическими процессами.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах |
2 (до четырех). |
| Разрешающая способность измерений влажности | 0,1 %. |
| Диапазоны измерений влажности зерновых культур | см. градуировки |
| Пределы основной абсолютной погрешности измерений влажности |
+ 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикаторного | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика погружного | 420х 65 х 80 мм; |
| блока индикаторного | 185х 124 х 64 мм. |
| Масса: | |
| датчика погружного | 480 г; |
| блока индикаторного | 455 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
Вся документация и сертификаты высылается отдельно по запросу.
