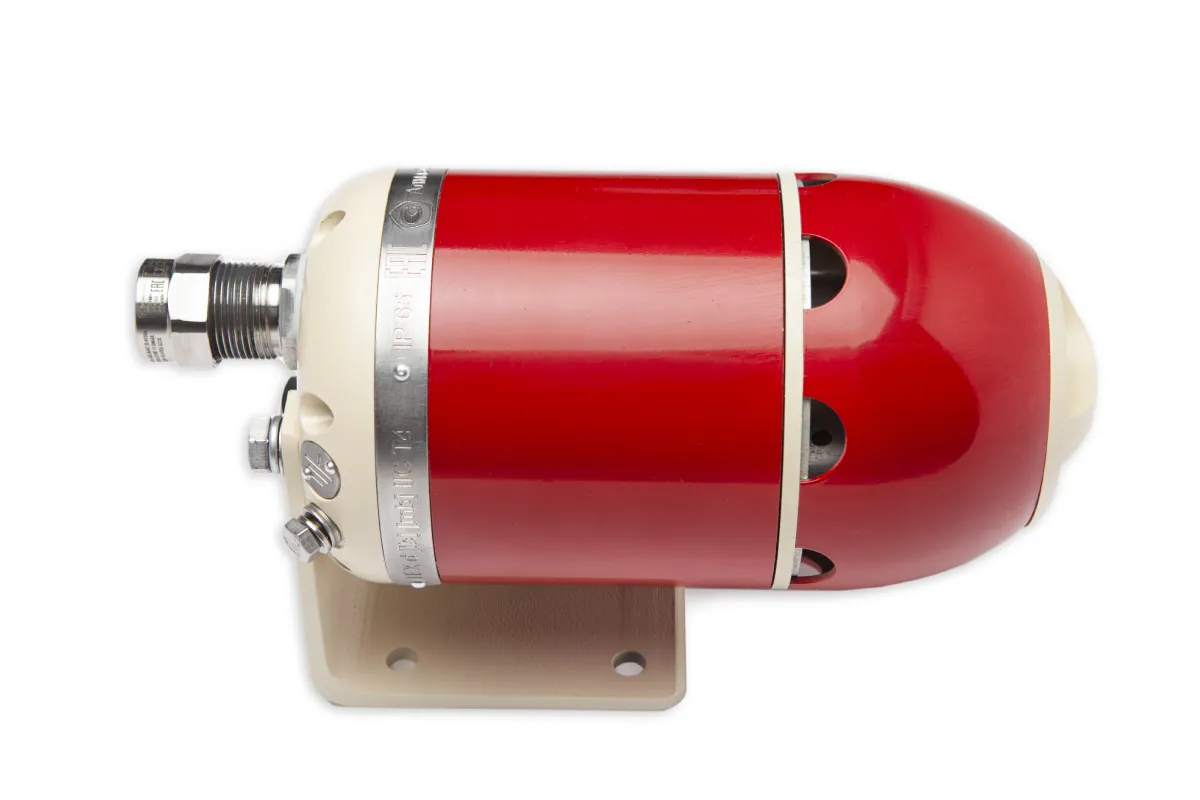

Газоанализатор «Алмаз-Спектр» — стационарный прибор для непрерывного измерения довзрывоопасных концентраций метана и пропана на промышленных объектах. Оборудование контролирует содержание горючих газов в диапазоне от 0 до 100 % НКПР и может использоваться в составе систем газовой безопасности для своевременного обнаружения загазованности.
Взрывозащищённый газоанализатор «Алмаз-Спектр» не только выполняет измерение концентрации газа, но и передаёт полученную информацию внешним устройствам в аналоговой и цифровой форме. Прибор также формирует управляющее воздействие на исполнительное устройство, что позволяет включать его в комплексные системы стационарного контроля и автоматизации.
Прибор внесён в Государственный реестр средств измерений под № 81097-20.
В основе измерения используется высокоточный оптический инфракрасный сенсор со сроком эксплуатации 5 лет. Такая технология не требует регулярной калибровки, настройки и технического обслуживания, что упрощает эксплуатацию оборудования на объекте.
Для защиты чувствительного элемента предусмотрена система подогрева, препятствующая образованию конденсата и наледи на сенсоре. Специальная конструкция корпуса в сочетании с многоуровневым фильтром рассчитана на работу при запылённости, воздействии атмосферных осадков и присутствии других загрязнителей воздуха. Это особенно важно при размещении оборудования на промышленных площадках и открытых технологических объектах.
Подключение питающих и информационных линий упрощают 2 кабельных ввода и отдельный клеммный отсек. Прибор поставляется в инструментальной сумке, в которую входят монтажные инструменты и крепёжный набор. Кронштейн для установки газоанализатора также включён в стоимость комплектации.
Оборудование применяется на объектах, где необходим постоянный контроль возможного появления метана или пропана и измерение их довзрывоопасных концентраций:
| Характеристики | Значения |
|---|---|
| Режим работы | непрерывный (круглосуточный) |
| Контролируемые газы | Метан (СН4), Пропан (С3Н8) |
| Способ забора газовой пробы | диффузионный |
| Диапазон измерений, % НКПР (объемная доля, %) | от 0 до 100 (от 0 до 4,4) |
| Пределы допускаемой основной абсолютной погрешности, % НКПР: | |
| - в диапазоне от 0 до 50% НКПР | ± 5 |
| - в диапазоне от 50 до 100% НКПР | ± 10 |
| Выходные сигналы | - унифицированный аналоговый выходной сигнал 4-20 мА - цифровой сигнал RS-485 (Modbus) - выходы реле / «сухой контакт» ("Порог 1" – 20% НКПР, "Порог2" – 45% НКПР, "Отказ") |
| Напряжение питания от внешнего источника постоянного тока, В | от 18 до 32 |
| Время прогрева газоанализатора | не более 10 мин |
| Потребляемая мощность, ВА, не более | |
| - обычного исполнения | 5 |
| - арктического исполнения | 15 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Материал корпуса | алюминий / нерж. сталь |
| Маркировка взрывозащиты | 1Ex d mb [ib] IIC T4 Gb |
| Диапазон температуры окружающего воздуха, °С: | от -10 до +65 |
| - для обычного исполнения | от -60 до +65 |
| - для арктического исполнения | |
| Относительная влажность воздуха при температуре 25 °С, % | от 20 до 90 |
| Диапазон атмосферного давления, кПа | 84 ÷ 107 |
| Класс защиты от поражений электрическим током по ГОСТ 12.2.007.0 | 01 |
| Габаритные размеры, мм, не более | 245×135×135 |
| Масса (с кронштейном), кг, не более | 5 (алюминий) 8 (нерж. сталь) |
| Средняя наработка на отказ То, часов, не менее | 35 000 |
| Срок службы (без учета срока службы сенсора), лет, не менее | 10 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Межповерочный интервал, мес. | 12 |
Вся документация и сертификаты высылается отдельно по запросу.
