Стационарный серийный датчик-газоанализатор компонентов ракетного топлива ДАРТ - это высокотехнологичное измерительное устройство, разработанное для непрерывного мониторинга содержания вредных паров ракетного топлива в воздушной среде рабочих помещений.
Прибор активно используется в различных сферах - авиации, космической промышленности и атомной энергетике.

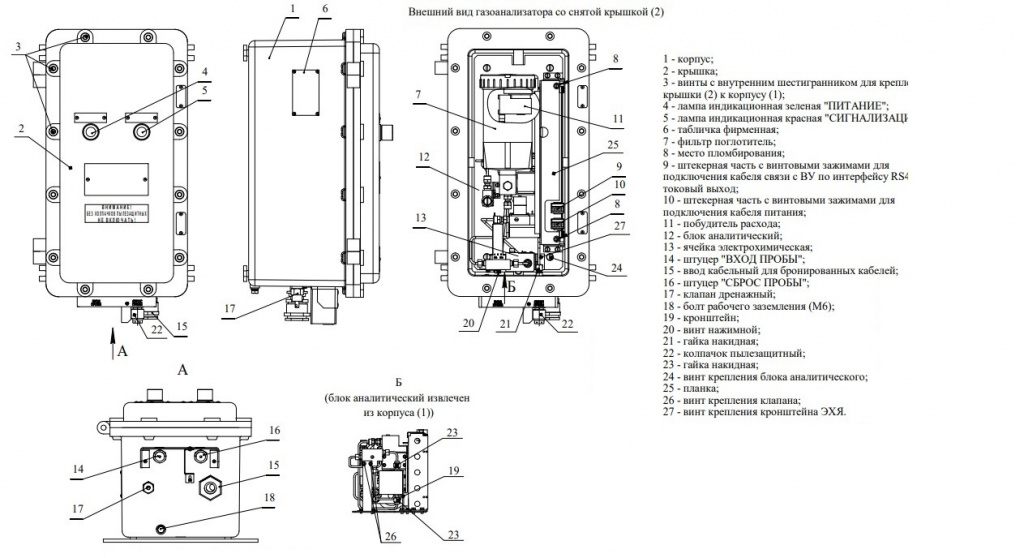

Конструкция ДАРТ выполнена в виде моноблока, удобного для монтажа и эксплуатации. Устройство обладает высоким уровнем взрывозащиты оболочки с маркировкой «1Ex db IIВ T4 Gb», а также надёжной защитой от пыли и влаги по классу IP65.
Принцип действия прибора основан на электрохимическом методе анализа, который гарантирует высокую точность и чувствительность измерений. Диапазон измерений газоанализатора: от 0,0 до 1,0 мг/м3.
Для эффективного забора проб воздуха в конструкцию встроен специальный побудитель расхода, обеспечивающий быстрый и точный анализ воздушной среды.
Одной из отличительных особенностей ДАРТ является наличие встроенной системы пробоподготовки. Она позволяет устанавливать датчик в удобном для пользователя месте без потери качества измерений. Легкосменный электрохимический сенсор значительно упрощает техническое обслуживание.
Функциональные возможности расширяются благодаря наличию цифрового интерфейса RS-485, позволяющего интегрировать прибор в комплексные системы мониторинга и управления. Встроенная система самодиагностики обеспечивает постоянный контроль работоспособности устройства и своевременное обнаружение возможных неисправностей.
Газоанализаторы ДАРТ допущены к применению в Российской Федерации и включены в Федеральный информационный фонд по обеспечению единства измерений под регистрационным номером 56661-14.
| Условное наименование | Обозначение газоанализаторов | Химическая формула определяемого компонента | Зона размещения |
|---|---|---|---|
| ДАРТ | ИБЯЛ.413411.054 | (CH3)2N2H2 несимметричный диметилгидразин |
взрывоопасная |
| ДАРТ-К | ИБЯЛ.413411.054-01 | Н2N-NH2 гидразин | невзрывоопасная |
| ДАРТ-А | ИБЯЛ.413411.054-02 | N2H4·H2O гидразин-гидрат | невзрывоопасная |
| ДАРТ-К-ВЗ | ИБЯЛ.413411.054-03 | Н2N-NH2 гидразин | взрывоопасная |
| ДАРТ-А-ВЗ | ИБЯЛ.413411.054-04 | N2H4·H2O гидразин-гидрат | взрывоопасная |
| Характеристики | Значения | Примечание |
|---|---|---|
| Диапазон измерений по поверочному компоненту (НДМГ) | от 0,0 до 1,0 мг/м3 | от 0,0 до 10 ПДК |
| Пределы допускаемой основной приведенной погрешности: | ||
| - на участке диапазона измерений от 0,0 до 0,1 мг/м3 | ± 0,025 мг/м3 | абсолютной |
| - на участке диапазона измерений от 0,1 до 1,0 мг/м3 | ± 25% | относительной |
| Время срабатывания, не более | 1 мин / 3 мин | ПОРОГ1 / ПОРОГ2 |
| Время установления выходного сигнала | не более 5 мин | |
| Время прогрева газоанализатора | не более 30 мин | |
| Предел допускаемого интервала времени непрерывной работы газоанализатора без корректировки показаний по ПГС | 12 месяцев | |
| Степень защиты | IP 65 | |
| Маркировка взрывозащиты | 1ExdIIBT4 | кроме исполнения ДАРТ-А, ДАРТ-К |
| Электрическое питание | от 18 до 32 В | требования к взрывозащите не предъявляются |
| Номинальная потребляемая мощность, не более | 25 Вт | |
| Габаритные размеры (длина х ширина х высота), не более | 270 х 250 х 480 мм | |
| Масса, не более | 20 кг | |
| Рабочие условия эксплуатации: | ||
| - диапазон температуры окружающей и анализируемой среды | от +1 до +45 °С | |
| - диапазон атмосферного давления и давления анализируемой среды | от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
|
| - диапазон относительной влажности окружающей среды | от 30 до 80 % | при температуре +25 °С, без конденсации влаги |
| Выходной цифровой канал связи | RS485 | MODBUS RTU, 9600 бод |
| Выходной сигнал постоянного тока | 4-20 мА | по ГОСТ 26.011-80 |
| Интервал работы без корректировки показаний по ПГС | не менее 90 дней | |
| Средняя наработка на отказ газоанализатора | 35 000 ч | с учетом технического обслуживания |
| Средний полный срок службы прибора ДАРТ | не менее 10 лет |
