Серийно производимый стационарный газоанализатор "ОЗОН-5" применяется для контроля концентрации озона (O3) в различных газовых смесях, включая озоно-воздушные, озоно-кислородные и озоно-азотные.
Газоанализатор выполнен в моноблочном щитовом исполнении.
Основной принцип работы "ОЗОН-5" основан на явлении избирательного поглощения ультрафиолетового излучения озоном с длиной волны около 254 нанометров. Измерения проводятся с помощью дифференциального метода, который заключается в сравнении интенсивности ультрафиолетового света, прошедшего через образец исследуемой и контрольной газовой смеси. Это позволяет достичь высокой точности и надёжности результатов.
Производится в 3 модификациях, отличающихся диапазонами измерения и значениями абсолютной погрешности.
Прибор зарегистрирован в Государственном реестре средств измерений под № 55952-13 и допущен к применению в Российской Федерации.
Межповерочный интервал составляет два года. Прибор поставляется с первичной поверкой, что обеспечивает его готовность к использованию.
Назначенный срок службы (средний полный) – 10 лет.
Гарантийный срок эксплуатации – 12 месяцев.
| Наименование параметра | Значение |
| Продолжительность непрерывной работы без подстройки и регулировки, не менее | не менее 1 года |
| Время установления показаний | не более 20с |
| Параметры анализируемого газа: | |
| – температура | от -15 до +50°С |
| – относительная влажность | 0…98% |
| – избыточное давление |
20…200 кПа 0,2…2 кгс/см2 |
| Цена единицы наименьшего разряда | не более 0,1 г/м3 |
| Расход газа при избыточном давлении на входе 200 кПа (2 кгс/см2 ) | не превышает 30 см3 /с |
| Потребляемая мощность | не более 60 Вт |
| Унифицированный выходной сигнал | 0…5 мА |
| Выходной дискретный сигнал | «сухой контакт» |
| Количество уставок в пределах каждого диапазона измерений | 2 |
| Рабочие условия эксплуатации: | |
| – температура окружающего воздуха | от +5 до +50°С |
| – относительная влажность воздуха при температуре +30 °С и более низких | не более 90%, без конденсации влаги |
| – атмосферное давление |
от 84 до 106,7 кПа от 630 до 800 мм рт. ст. |
| – напряжение питания | 220±22 В |
| – частота от сети переменного тока | 50±1 Гц |

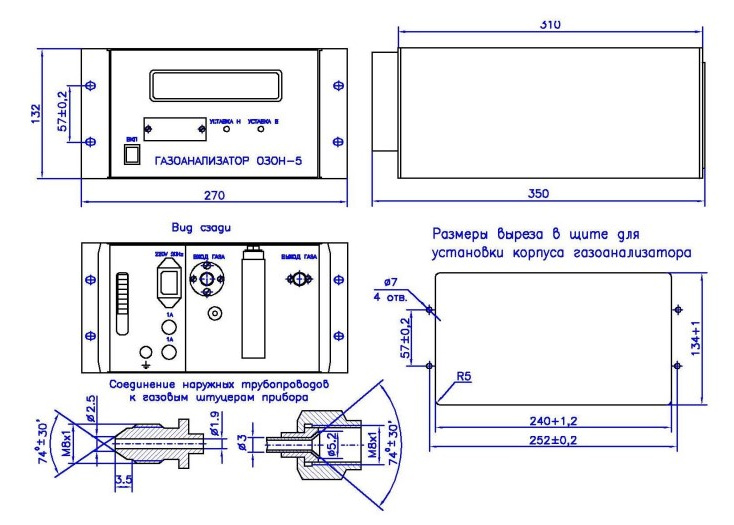

| Габаритные размеры | не более 330×280×145 мм |
| Масса | не более 12 кг |
| Средняя наработка на отказ | не менее 15000 ч |
| Средний срок службы | не менее 10 лет |
| Обозначение | Наименование | Кол-во |
|---|---|---|
| 5К2.840.047 | Газоанализатор ОЗОН-5 | 1 шт |
| 5К0.284.013 РЭ | Газоанализатор ОЗОН-5 Руководство по эксплуатации | 1 экз |
| 5К0.284.013 ДП МИ 5К0.283.003-2018 | Газоанализатор ОЗОН-5 Методика поверки Методика измерения | 1 экз |
| Свидетельство об аттестации методики измерений | №RA.RU.311934/31-001-2018 | 1 экз |
| Комплект запасных частей | ||
| 5К5.150.065-10 | Дроссель (диаметр 0,18 мм) | 1 шт |
| 5К7.010.082 | Мембрана | 8 шт |
| 5К7.062.018 | Фильтр | 2 шт |
| 5К8.684.578 | Прокладка | 4 шт |
| 5К8.684.718 | Прокладка | 8 шт |
| — | Вставка плавкая. ВП1-1-1А АГО.481.303 ТУ | 5 шт |
| Комплект монтажных частей | ||
| Н5К8.652.130 | Ниппель прижимной | 2 шт |
| Н5К8.658.013 | Гайка накидная | 2 шт |
| 5К6.452.346 | Трубка | 2 шт |
| 5К6.452.295-12 | Трубка | 1 шт |
| — | Шнур сетевой компьютерный (1,8м) | 1 шт |
| 5К5.189.007 | Ячейка разложения озона | 1 шт |
