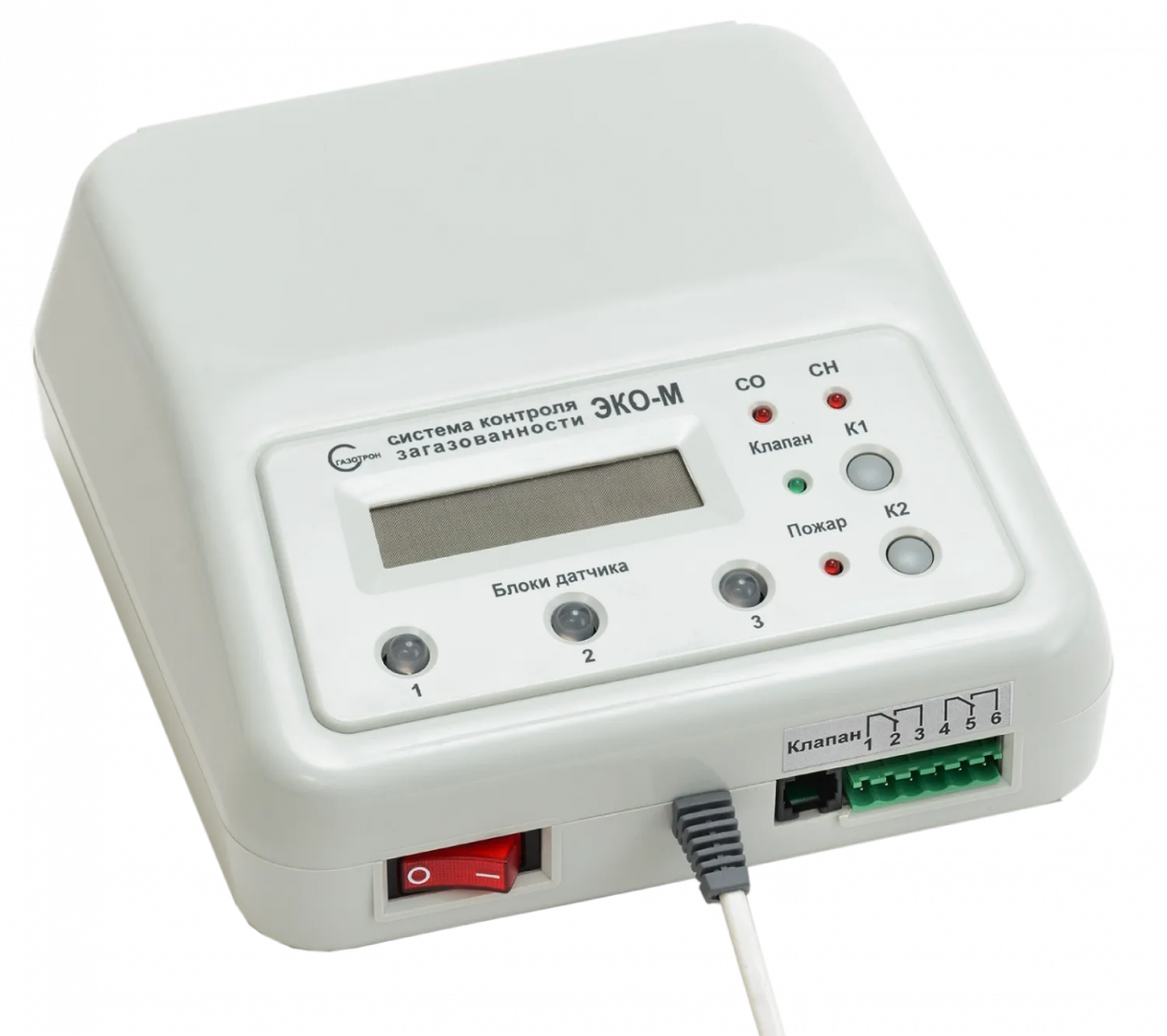

Система контроля загазованности ЭКО-М предназначена для непрерывного автоматического контроля газовой и пожарной обстановки в помещениях. Оборудование обеспечивает контроль довзрывоопасных концентраций природного газа — метана (CH4) и предельно допустимых концентраций оксида углерода — угарного газа (CO). Функциональные возможности комплекса также предусматривают подключение пожарных извещателей и управление исполнительными устройствами.
К системе ЭКО-М подключается до трёх датчиков для контроля метана (пропан-бутана) и угарного газа. Для контроля пожара предусмотрено подключение до 10 пожарных извещателей ИП 212-87. Использование извещателей других типов допускается по согласованию.
При возникновении аварийной ситуации система формирует раздельную индикацию по каждому контролируемому газу и сохраняет информацию о срабатывании. Автоматическая диагностика позволяет контролировать исправность подключённых датчиков и выявлять обрывы линий связи.
Для автоматического прекращения подачи газа ЭКО-М имеет выходы управления клапанами ДУ 15–200 мм. С системой совместимы импульсные электромагнитные газовые клапаны ДУ 15–32 мм и электромагнитные клапаны с питанием 220 В ДУ 40–200 мм. При поступлении управляющего сигнала исполнительный клапан перекрывает газопровод.
Релейный выход позволяет управлять технологическим оборудованием с питанием 220 В и током до 2 А. Для дистанционного аварийного оповещения возможно подключение GSM-модуля с передачей SMS-сообщений. Устройство сигнальное дублирующее УСД используется для передачи световой и звуковой сигнализации в дежурное или диспетчерское помещение.

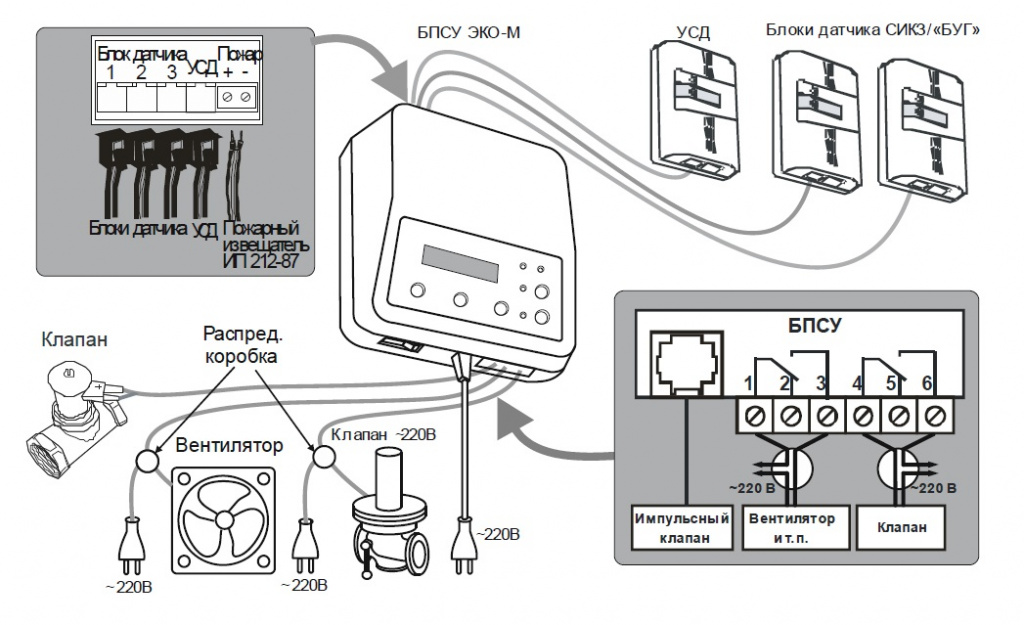

Контроль угарного газа выполняется с помощью блока датчика БУГ, а метана или пропан-бутана — блока датчика СИКЗ. Для обнаружения пожара применяются извещатели ИП 212-87 в количестве до 10 единиц. В качестве исполнительных устройств используются электромагнитные газовые клапаны соответствующего диаметра.
Такое построение позволяет объединить газовые датчики, пожарные извещатели, запорную арматуру и средства дополнительного оповещения в единую схему контроля и управления.
Система контроля загазованности ЭКО-М применяется в котельных различной мощности, работающих на природном или сжиженном газе, а также во взрывобезопасных зонах производственных, административных и жилых помещений. Оборудование используется для контроля концентрации горючего газа и угарного газа (CO), контроля пожарной обстановки и управления газовыми клапанами и подключённым технологическим оборудованием.
| Характеристики | Значения |
|---|---|
| Измеряемый газ | CO, CH4, пропан-бутан |
| Способ забора газовой пробы | диффузионный |
| Наличие выхода для дублирующего сигнального устройства (УСД) | есть |
| Наличие выхода для управления клапанами ДУ 15 - 200 мм | есть |
| Наличие клапана для подключения технологического оборудование | есть |
| Напряжение питания переменным током частотой (50 ± 1), В | 220 ± 22 |
| Потребляемая мощность, В·А, не более | 25 |
| Уровень звукового давления сигнализации на оси звукоизлучателя на расстоянии 1 м от лицевой поверхности блока датчика или УСД при общем уровне шумов не более 50 дБ, дБ, не менее | 70 |
| Степень защиты по ГОСТ 14254-96 | IP 30 |
| Класс защиты от поражений электрическим током по ГОСТ Р МЭК 536-94 | II |
| Габаритные размеры составных частей сигнализатора (Д×Ш×В), мм, не более | |
| - блок датчика | 100×60×40 |
| - БПСУ ЭКО-М | 190×180×80 |
| - УСД | 100×75×41 |
| Масса, кг, не более: | |
| - блок датчика | 0,1 |
| - БПСУ ЭКО-М | 1,1 |
| - УСД | 0,1 |
| Условия эксплуатации: | |
| - диапазон температур окружающей среды, °C | 0 - 50 |
| - диапазон относительной влажности воздуха, % | 30 - 80 |
| - диапазон атмосферного давления, кПа | 84 - 107 |
| Межповерочный интервал, мес. | 12 |
| Средняя наработка на отказ, ч | 20 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Средний срок службы ЭКО-М, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
