Серийно производимый стационарный одноканальный газоанализатор ИГМ-14 применяется для контроля содержания горючих газов и паров горючих жидкостей в воздухе окружающей среды.
Измерительный прибор может применяться как самостоятельное устройство и в составе систем автоматического контроля и сигнализации.

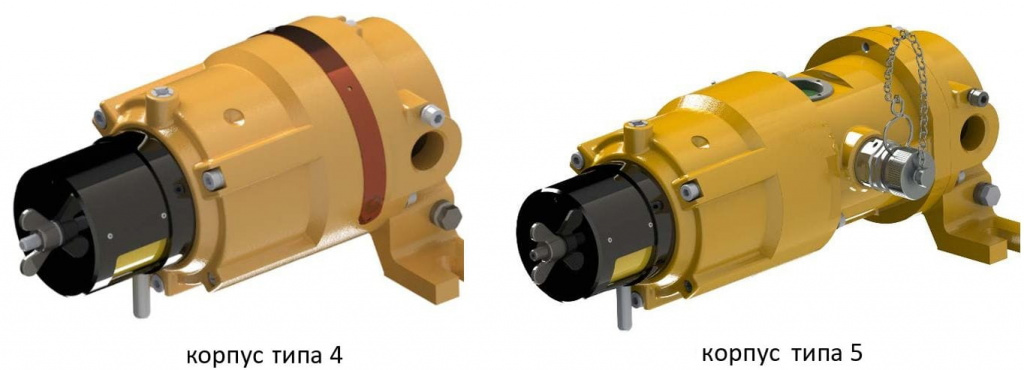

Газоанализатор ИГМ-14 выпускается в 4 модификациях, отличающихся конструктивными особенностями и материалом изготовления корпуса:
По умолчанию у газоанализаторов с алюминиевым корпусом корпус жёлтого цвета, изготовление в другом цвете оговаривается при заказе.
Газоанализатор имеет взрывозащищённое исполнение с высокой степенью пылевлагозащиты IP 66/68. Оборудован высокоточными оптическими сенсорами. Настройка и управление газоанализатором осуществляется при помощи компьютера или HART-коммуникатора.
Прибор зарегистрирован в Госреестре СИ России. Поставляется Покупателю с проведением первичной поверки.
Межповерочный интервал - 1 год.
| Характеристики | Значения |
| Принцип действия | оптический |
| Тип устанавливаемых сенсоров | оптический |
| Степень защиты оболочки | IP 66/68 |
| Маркировка взрывозащиты: | |
| - ИГМ-14-4С |
1Ex d IIC T6 ... T4 Gb X Ex tb IIIC T85°C ... T135°C Db X PB Ex d I Mb X |
| - ИГМ-14-4А |
1Ex d IIC T6 ... T4 Gb X Ex tb IIIC T85°C ... T135°C Db X |
| - ИГМ-14-5С |
1Ex d [ia Ga] IIC T6 ... T4 Gb X Ex tb [ia Da] IIIC T85°C ... T135°C Db X PB Ex d [ia Ma] I Mb X |
| - ИГМ-14-5А |
1Ex d [ia Ga] IIC T6 ... T4 Gb X Ex tb [ia Da] IIIC T85°C ... T135°C Db X |
| Межповерочный интервал | 1 год |
| Вариативность исполнения корпуса |
– без дисплея – c дисплеем |
| Напряжение питания | от 18 до 32 В |
| Потребляемая мощность, не более | 5,7 Вт |
| Настройка газоанализатора |
– RS-485 – HART – с помощью магнитного ключа |
| Средняя наработка на отказ | 35 000 ч |
| Средний срок службы | 15 лет |
| Токовая петля | |
| максимальное сопротивление нагрузки | 1 200 Ом |
| HART | |
| версия протокола | 7 (с поддержкой предыдущих версий) |
| RS-485 | |
| максимальное число приборов на линии | 247 |
| Реле | |
| максимальное коммутируемое напряжение постоянного тока | 60 В |
| максимальный коммутируемый постоянный ток | 4 А |
| максимальное коммутируемое напряжение переменного тока | 60 В |
| максимальный коммутируемый переменный ток | 2 А |
| максимальный коммутируемый переменный ток | 2 А |
|

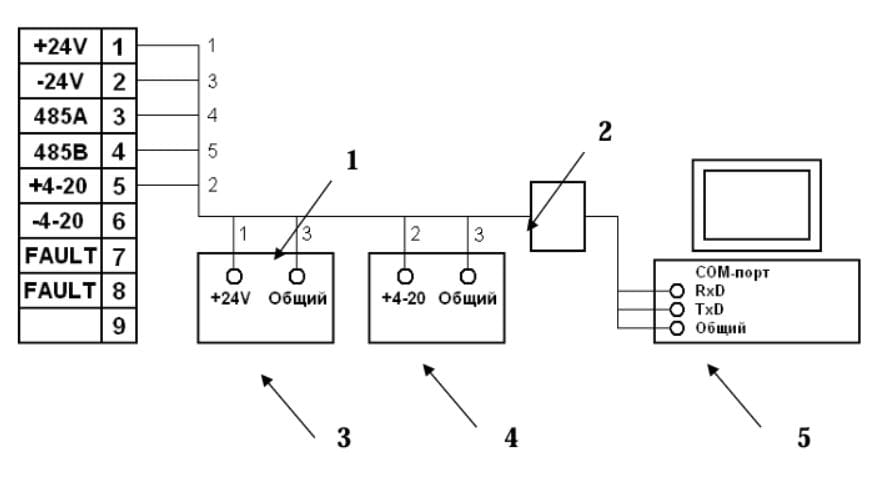

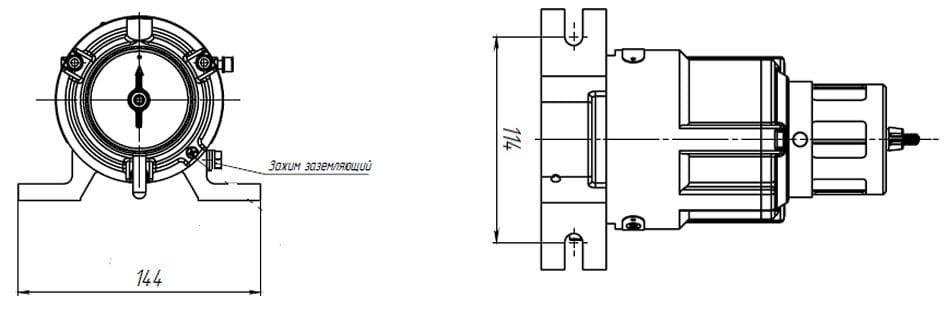

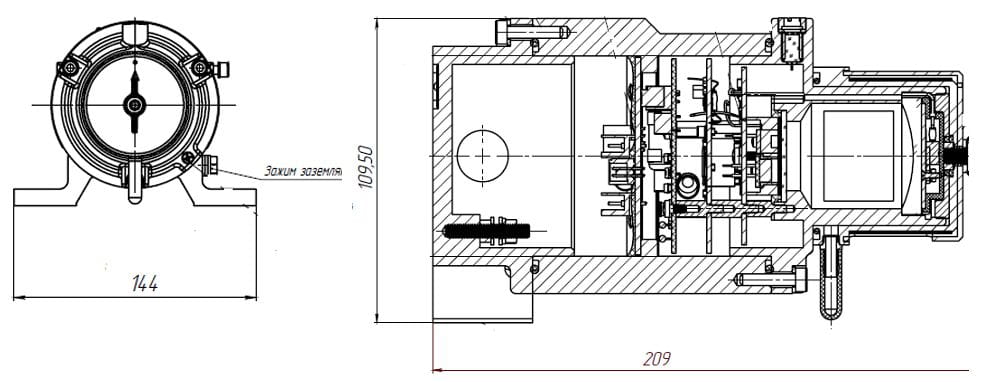

Габаритные размеры газоанализатора, мм, не более: - для моделей ИГМ-14-4А, ИГМ-14-4С - для моделей ИГМ-14 5А, ИГМ-14-5С |
109*144*209 109*144*296 |
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Предел допускаемой основной 1) погрешности | ||
| абсолютной, объемная доля определяемого компонента | относительной | |||
| метан (CH4) |
от 0 до 100 % НКПР (от 0 до 4,4%) |
от 0 до 50 % НКПР вкл. | ±3 %НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| пропан(C3H8) |
от 0 до 100 % НКПР (от 0 до 1,7%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| бутан (C4H10) |
от 0 до 100 % НКПР (от 0 до 1,4%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| изобутан (и-C4H10) |
от 0 до 100 % НКПР (от 0 до 1,3%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| пентан (C5H12) |
от 0 до 100 % НКПР (от 0 до 1,1%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| циклопентан (C5H10) |
от 0 до 100 % НКПР (от 0 до 1,4%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| гексан (C6H14) | от 0 до 50 % НКПР (от 0 до 0,5%) | ± 3 % НКПР | - | |
| пропилен(C3H6) |
от 0 до 100 % НКПР (от 0 до 2,0%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| метанол (CH3OH) | от 0 до 50 % НКПР (от 0 до 3,0%) | ± 5 % НКПР | - | |
| этанол (C2H5OH) | от 0 до 50 % НКПР (от 0 до 1,55%) | ± 5 % НКПР | - | |
| этан (C2H6) |
от 0 до 100 % НКПР (от 0 до 2,4%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| этилен (C2H4) |
от 0 до 100 % НКПР (от 0 до 2,30%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | 5% | ||
| ацетон (CH3СОCH3) | от 0 до 50% НКПР (от 0 до 1,25%) | ± 5 % НКПР | - | |
| толуол (C6H5CH3) | от 0 до 50% НКПР (от 0 до 0,5%) | ±5 %НКПР | - | |
| бензол(C6H6) | от 0 до 50% НКПР (от 0 до 0,6%) | ±5 %НКПР | - | |
| метилтретбутиловый эфир (МТБЭ) (CH3СО(CH3)3) | от 0 до 50% НКПР (от 0 до 0,75%) | ±5 %НКПР | - | |
| n-ксилол (n-C8H10) | от 0 до 50% НКПР (от 0 до 0,45%) | ±5 %НКПР | - | |
| о-ксилол (о-C8H10) | от 0 до 50% НКПР (от 0 до 0,5%) | ± 5 % НКПР | - | |
| изопропанол (C3H8O) | от 0 до 50% НКПР (от 0 до 1,0%) | ±5 %НКПР | - | |
| этилбензол(C8H10) | от 0 до 50% НКПР (от 0 до 0,40%) | ± 5 % НКПР | - | |
| циклогексан (C6H12) | от 0 до 50% НКПР (от 0 до 0,5%) | ±5 %НКПР | - | |
| гептан (C7H16) | от 0 до 50% НКПР (от 0 до 0,425%) | ± 5 % НКПР | - | |
| пары бензина автомобильного 4) | от 0 до 50 % НКПР | ±5 %НКПР | - | |
| пары дизельного топлива5) | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары керосина6) | от 0 до 50 % НКПР | ±5 %НКПР | - | |
| пары уайт-спирита7) | от 0 до 50 % НКПР | ±5 %НКПР | - | |
| пары топлива для реактивных двигателей8) | от 0 до 50 % НКПР | ±5 %НКПР | - | |
| пары бензина авиационного9) | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары бензина неэтилированного10) | от 0 до 50 % НКПР | ±5 %НКПР | - | |
| 1.3 бутадиен (C4H6) |
от 0 до 100 % НКПР (от 0 до 1,4%) |
от 0 до 50 % НКПР вкл. | ± 5 % НКПР | - |
| св.50 до 100 % НКПР | - | ± 10% | ||
| оксид этилена C2H4O |
от 0 до 100 % НКПР (от 0 до 2,6%) |
от 0 до 50 % НКПР вкл. | ± 3 % НКПР | - |
| св.50 до 100 % НКПР | - | ± 10% | ||
| хлорметан (CH3CL) |
от 0 до 100 % НКПР (от 0 до 7,6%) |
от 0 до 50 % НКПР вкл. | ± 5 % НКПР | - |
| св.50 до 100 % НКПР | - | ± 10% | ||
|
бутилацетат (C6H12O2) |
от 0 до 50 % НКПР (от 0 до 0,6%) | ± 5 % НКПР | - | |
| этилацетат (C4H8O2) | от 0 до 50 % НКПР (от 0 до 1,0%) | ± 5 % НКПР | - | |
| 2-бутанон (C4H8O) | от 0 до 50 % НКПР (от 0 до 0,75%) | ±5 %НКПР | - | |
| пропанол-1 (C3H7OH) | от 0 до 50 % НКПР (от 0 до 1,0%) | ± 5 % НКПР | - | |
| бутанол (C4H9OH) | от 0 до 50 % НКПР (от 0 до 0,7%) | ±5 %НКПР | - | |
| октан (C8H18) | от 0 до 50 % НКПР (от 0 до 0,4%) | ± 5 % НКПР | - | |
| диэтиламин (C4H11N) | от 0 до 50 % НКПР (от 0 до 0,85%) | ± 5 % НКПР | - | |
Примечания:
Градуировка ИГМ-14 на нефтепродукты осуществляется изготовителем на один из определяемых компонентов: |
||||
