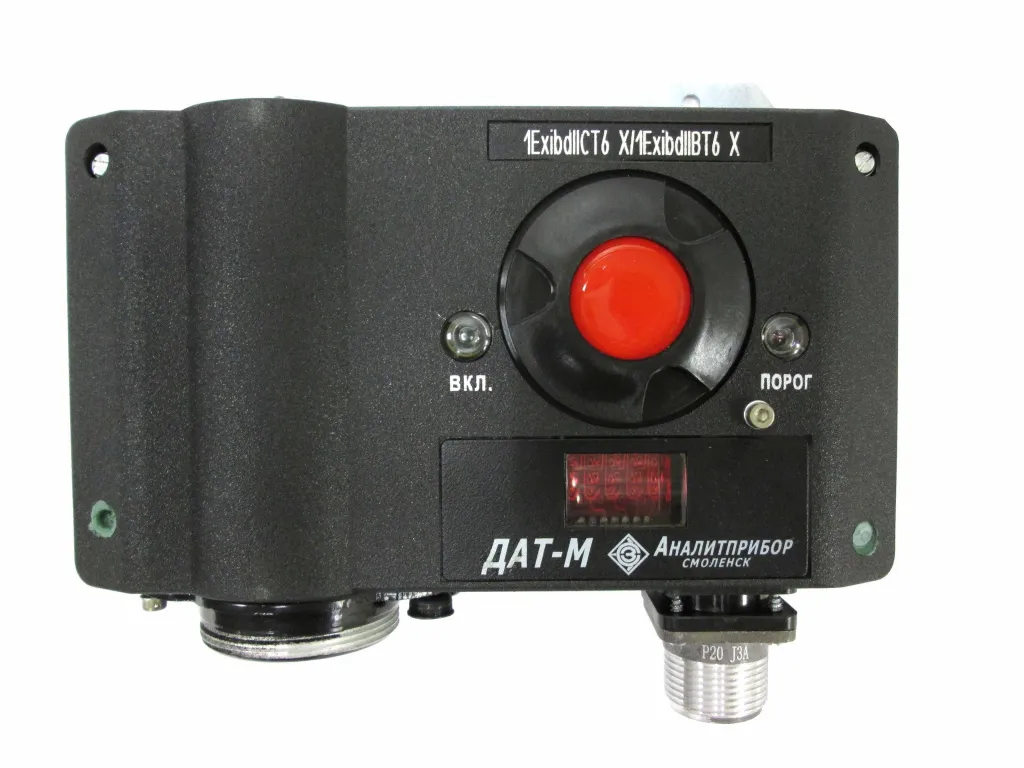

Серийно производимый датчик-сигнализатор термохимический взрывозащищённый ДАТ-М-03 ИБЯЛ.413216.044-02 предназначен для непрерывного автоматического контроля довзрывоопасных концентраций (ДВК) горючих газов, паров и их смесей в воздухе рабочей зоны. Прибор применяется в помещениях и на открытых площадках промышленных объектов, где необходимо своевременно фиксировать повышение содержания горючих компонентов и передавать информацию в систему контроля.
Работа прибора основана на термохимическом принципе действия. Контроль выполняется постоянно в автоматическом режиме, поэтому датчик ДАТ-М-03 обеспечивает непрерывное получение информации о концентрации горючих газов и паров в контролируемой воздушной среде без необходимости периодического ручного отбора проб. Отбор контролируемой газовой среды осуществляется диффузионным способом с её последующим поступлением к чувствительному элементу сигнализатора.
Взрывозащищённый датчик-сигнализатор ДАТ-М-03 формирует унифицированный токовый выходной сигнал (4–20) мА, величина которого пропорциональна измеряемой концентрации горючих компонентов в % НКПР. Оболочка прибора обладает степенью пылевлагозащиты IP54 и рассчитана на расширенный рабочий диапазон температур — от −60 до +50 °C, что позволяет использовать его на открытых технологических площадках в жестких климатических условиях и макроклиматических районах с холодным климатом.
Локальный цифровой дисплей на корпусе прибора отсутствует. Световая, цифровая и звуковая индикация результатов измерений и пороговых состояний в реальном времени реализуется удаленно — совместно с блоками БМС или БПС-21М. При достижении установленных значений содержания контролируемого компонента система формирует предупредительную и аварийную сигнализацию.
В отличие от модификации ДАТ-М-04, предназначенной для замены датчиков в системах со старыми блоками БПС-21 (без «М» в обозначении), датчик ДАТ-М-03 разработан для работы с современными стационарными комплексами и БПС-21М. При размещении во взрывоопасных зонах в соответствии с маркировкой взрывозащиты (1ExibdIIСT6X / 1ExibdIIВT6X) ДАТ-М-03 может работать совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ и БПС-21М3 ИБЯЛ.411111.047 ТУ (для которых указаны невзрывозащищённые исполнения).
Также предусмотрено применение прибора с пультом контроля ИБЯЛ.422411.005 ТУ и блоком местной сигнализации БМС ИБЯЛ.411531.005. Датчик может входить в состав системы СКАПО ИБЯЛ.424355.002 ТУ, что позволяет использовать его как стационарную точку контроля в составе системы газовой безопасности объекта. Допускается подключение и к другим совместимым контроллерам сбора данных при условии соблюдения установленных требований к параметрам электропитания (номинальное напряжение 10–24 В).
| Характеристики | Значения |
|---|---|
| Диапазон измерения по поверочному компоненту | 0 - 50 % НКПР |
| Диапазон показаний | 0 - 70 % НКПР |
| Пороги срабатывания сигнализации (установленные на заводе): | порог 1 - нет порог 2 - 11 %НКПР тип порогов - фиксированный |
| Поверочный компонент сигнализатора ДАТ-М-03 | метан |
| Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более | ± 5,0 % НКПР |
| Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, не более: - по водороду, пропану, гексану и нефрасу |
±10 % НКПР |
| Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, не более: | 15 с |
| Время прогрева датчиков, не более | 10 мин |
| Время автоматической работы сигнализаторов без технического обслуживания | 6 мес |
| Материал корпуса датчиков ДАТ-М-03 | угленаполненный полиамид |
| Индикация сигнализаторов | световая |
| Выходные сигналы датчиков ДАТ-М-03 | токовый выход 4-20 мА |
| Наличие и тип выходного сигнала постоянного тока | общий минус |
| Маркировка взрывозащиты | 1ExibdIIСT6X/1ExibdIIВT6X |
| Степень пылевлагозащиты | IP54 |
| Напряжение питания | 10-24 В |
| Потребляемая мощность датчиков ДАТ-М-03 | 2,5 Вт |
| Габаритные размеры, не более | 180х60х155 мм |
| Масса датчиков, не более | 1,5 кг |
| Срок службы, не менее: - для сигнализатора ДАТ-М-03 - для ТХД при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 - для ТХД при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 - для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД |
10 лет 5 лет 3 года 3 года |
| Межкалибровочный интервал | 6 мес |
| Межповерочный интервал датчиков ДАТ-М-03 | 1 год |
| Гарантийный срок эксплуатации: - датчик-сигнализатор ДАТ-М-03 - термохимический датчик |
18 мес 12 мес |
| Условия эксплуатации сигнализаторов ДАТ-М-03 | |
| Температура окружающей среды | от -60 до 50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность воздуха | от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги |
Вся документация и сертификаты высылается отдельно по запросу.
