УЗА-24В взрывозащищённое устройство заземления автоцистерн

Серийно выпускаемое взрывозащищённое устройство заземления автоцистерн УЗА-24В предназначено для автоматического контроля за состоянием цепи заземления во время проведения сливно-наливных операций с горючими и легковоспламеняющимися веществами. Применение данного устройства предотвращает накопление и разряд статического электричества, которое может стать источником воспламенения паров топлива в опасных зонах.

Завод-изготовитель несёт гарантию полного соответствия устройства УЗА-24В заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Назначение устройства заземления УЗА-24В

Взрывозащищённое устройство заземления автоцистерн УЗА-24В используется для защиты от статического электричества при сливе и наливе бензина, керосина, дизельного топлива, пропан-бутана, сжиженных углеводородных газов и других взрывоопасных сред.

Оно устанавливается на наливных эстакадах, автозаправочных станциях, нефтебазах, МАЗС, ГНС, АГЗС и других производственных площадках, где требуется надёжное соединение автоцистерны с контуром заземления перед началом технологических операций.

Благодаря высокой надёжности и устойчивости к воздействию внешней среды, взрывозащищённое устройство заземления УЗА-24В эффективно работает даже при отрицательных температурах и в условиях высокой влажности.

Принцип действия

Работа устройства основана на непрерывном контроле сопротивления цепи заземления между автоцистерной и контуром заземления:

• При наличии заземления с сопротивлением менее 100 Ом устройство подаёт сигнал разрешения на проведение операций слива-налива. В этом состоянии исполнительные механизмы (насосы, клапаны и т. д.) могут быть включены.
• При отсутствии заземления, нарушении контакта или обрыве цепи устройство автоматически формирует сигнал блокировки. Это исключает возможность работы оборудования, предотвращая возникновение потенциально опасной ситуации.

Визуальный контроль осуществляется с помощью яркого красного светодиода индикатора с углом обзора более 160°, обеспечивающего видимость состояния даже при дневном освещении.

Конструкция и комплект поставки

Устройство заземления УЗА-24В состоит из надёжных элементов, обеспечивающих долговечную и безопасную эксплуатацию:

• Индикатор с контроллером, полностью залитый компаундом, защищён от влаги и механических воздействий. Светодиод высокой яркости обеспечивает мгновенную визуальную индикацию состояния цепи.
• Заземляющий проводник, выполненный в виде гибкого спирального или силиконового кабеля, оснащён двумя одинаковыми пружинными зажимами, которые фиксируются на кузове автоцистерны и заземляющем контуре.
• Блок питания в герметичном пластиковом корпусе со встроенным реле и световой индикацией состояния системы.

Монтаж индикатора осуществляется при помощи шпильки М8 с зубчатыми шайбами и гайками, что гарантирует устойчивость соединения при вибрациях и перепадах температуры.

Электропитание и управление

Взрывозащищённое устройство заземления УЗА-24В работает от постоянного тока в диапазоне 6–36 В, возможно питание от линии питания-связи СЕНС (9 В).
Встроенное реле с “сухими” переключающими контактами используется для формирования разрешающих или блокирующих сигналов в системах управления насосами, электромагнитными клапанами, заслонками, световой сигнализацией. Это позволяет включать или отключать оборудование в зависимости от наличия корректного заземления.

Интеграция с АСУ ТП и системами СЕНС

Для предприятий, использующих автоматизированные системы управления технологическими процессами (АСУ ТП), предусмотрены специальные модификации:

• УЗА-24В-ЛИН — версия с передачей информации о состоянии заземления в контроллеры по интерфейсу СЕНС-ЛИН.
• УЗА-24В-ЛИН-Р — расширенная версия, поддерживающая протокол Modbus RTU, что обеспечивает интеграцию с контроллерами различных производителей.

Устройство полностью совместимо с блоками системы контроля СЕНС: БК, БПК, ВС-5, ПМП, БК-1ЭР-ЛИН и другими. Это позволяет строить единые комплексные решения промышленной безопасности, включающие автоматическую блокировку технологических процессов при отсутствии заземления или других критических событиях (например, при переполнении резервуара или неправильном положении запорного клапана).

Области применения взрывозащищённого устройства УЗА-24В

• Стационарные и передвижные наливные эстакады.
• Автоматизированные комплексы отпуска ГСМ.
• Нефтебазы и резервуарные терминалы.
• Автозаправочные станции (АЗС, МАЗС).
• Газонаполнительные и компрессорные станции (АГЗС, ГНС).

Габаритные размеры индикатора УЗА

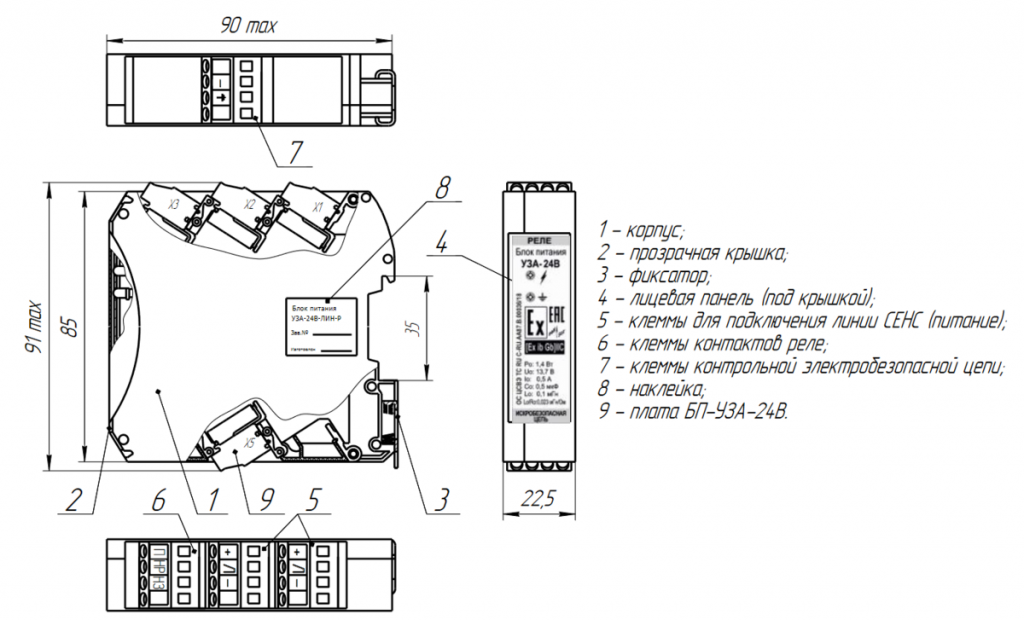

Габаритные размеры блока питания БП-УЗА-24В
