ФОТОН система дуговой защиты

Система дуговой защиты «ФОТОН» — это современное высокоэффективное средство защиты распределительных устройств среднего напряжения (3, 6 и 10 кВ) от последствий дуговых коротких замыканий. Основное предназначение системы — моментальное реагирование на аварийные события, происходящие внутри ячеек комплектных распределительных устройств (КРУ), и формирование команд на отключение коммутационных аппаратов.

Система «ФОТОН» обнаруживает вспышки света, сопровождающие образование электрической дуги, и одновременно контролирует ток короткого замыкания. Благодаря быстродействию всех элементов, сигнал на отключение подаётся в течение миллисекунд после обнаружения опасного события.

Завод-изготовитель несёт гарантию полного соответствия систем дуговой защиты «ФОТОН» заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Основные функции системы ФОТОН:

• Формирование команд на отключение коммутационных элементов двух ступеней силовой цепи при регистрации характерных признаков аварии (вспышка света, ток КЗ).
• Отображение номера ячейки, в которой зафиксирована дуга, и индикация действия автоматических команд отключения секционных и трансформаторных выключателей.
• Настройка времени задержки срабатывания и уставок по току.
• Автоматическая проверка работоспособности фотодатчиков с указанием неисправных адресов.
• Постоянный контроль исправности исполнительных накопителей энергии.
• Поддержка функций УРОВ (устройства резервного отключения) для вводного и межсекционного выключателей.
• Надёжная работа в течение не менее 4 секунд при отсутствии оперативного питания.
• Ведение журнала событий объёмом до 65 000 записей и сохранение информации в аварийном регистраторе (до 3 событий).

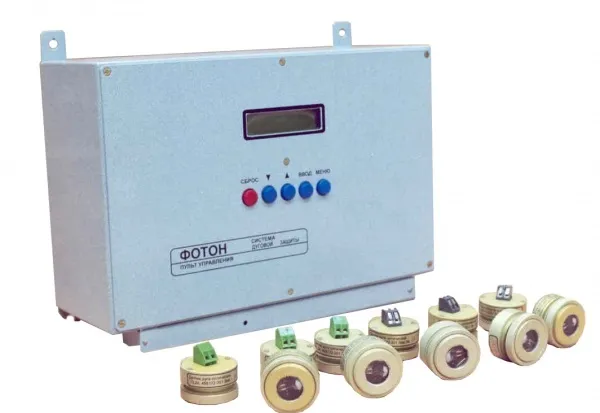

Система «ФОТОН» состоит из оптических датчиков (до 50 на одной линии) и пульта управления. Датчики обладают широким углом обзора (не менее 60°), максимальной длиной соединительного кабеля до 30 м и малым потреблением энергии (до 4 мА). Компактные размеры датчиков (Ø36×33 мм) обеспечивают удобство установки в ограниченном пространстве.

Пульт управления обеспечивает гибкость настройки (время реакции 0,2–5 с, уставки по току <500% In), высокое быстродействие (время срабатывания до 75 мс), а также возможность самотестирования и энергонезависимого хранения данных. Устройство функционирует при напряжении питания от 180 до 320 В (DC) или 130 до 242 В (AC), при этом сохраняет работоспособность при кратковременном отсутствии питания.

Компактные габариты (300×230×110 мм) и масса не более 5 кг делают установку и обслуживание системы простыми и удобными.

Область применения системы дуговой защиты «ФОТОН»:

• Электростанции (ТЭС, ГЭС, АЭС): мгновенное отключение оборудования при дуговом КЗ в распределительных устройствах.
• Подстанции 6–10 кВ: защита ячеек с отходящими линиями и трансформаторами.
• Промышленные предприятия: металлургия, нефтехимия, горнодобыча, машиностроение — где высок риск повреждения изоляции.
• Инфраструктурные объекты: железные дороги, метрополитены, аэропорты — для обеспечения бесперебойного электроснабжения.
• Городские сети: защита в жилых районах с высокой плотностью энергопотребления.
