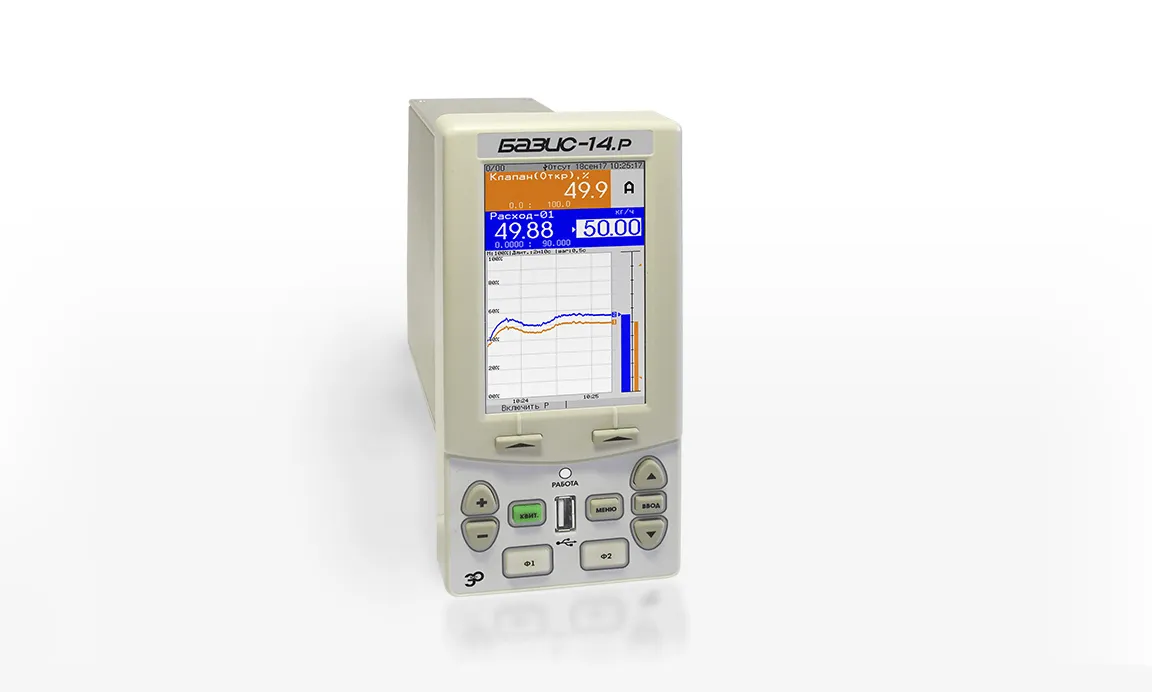

БАЗИС-14.Р — Регулятор

Выпускаемый серийно БАЗИС-14.Р — интеллектуальный одноконтурный регулирующий контроллер нового поколения, предназначенный для точной автоматизации технологических процессов на промышленных объектах. Устройство совмещает в себе функции измерения, управления, оповещения и ведения архива данных, обеспечивая безопасную и устойчивую работу оборудования, в том числе в условиях взрывоопасных сред.

Контроллер принимает сигналы от широкого спектра датчиков, обрабатывает входные данные по заданной логике и реализует различные варианты регулирования: от простого ПИ до каскадного ПИД, включая ШИМ и управление реверсивными приводами. Это делает БАЗИС-14.Р универсальным инструментом для построения гибких систем управления.

Одним из его ключевых преимуществ являются встроенные барьеры искрозащиты, благодаря которым устройство можно безопасно использовать в зонах с маркировкой [Ex ia Ga]IIC. Также предусмотрена модификация в общепромышленном исполнении с уровнем защиты корпуса до IP54, обеспечивающим стойкость к воздействию пыли и влаги.

Завод-изготовитель несёт гарантию полного соответствия контроллера БАЗИС-14.Р заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Для удобства оператора предусмотрен цветной 4,3-дюймовый TFT-дисплей, на котором отображаются текущие параметры. Пользователь может настроить до восьми мнемосхем и четырёх групп трендов с индивидуальным составом элементов. Сигнальные системы включают светодиодную индикацию и звуковое оповещение через пьезоизлучатель.

Устройство ведёт архив трендов с минимальным интервалом регистрации 0,5 секунды и глубиной хранения до одного года, а также регистрирует до 1000 событий. Это обеспечивает надёжный контроль и удобную диагностику любых изменений в процессе.

В арсенале БАЗИС-14.Р — широкий набор интерфейсов: Ethernet, два порта RS-485 и USB. Поддерживаются популярные промышленные протоколы обмена данными — MODBUS RTU/TCP, БАЗБАС и OPC. Наличие встроенного веб-интерфейса даёт возможность настройки и удалённого мониторинга без установки дополнительного ПО.

Гибкая логика работы, математические каналы, циклическое и командное управление позволяют настраивать устройство под индивидуальные задачи заказчика. Контроллер легко интегрируется в современные АСУ ТП как на типовых объектах, так и в нестандартных конфигурациях.

Контроллер БАЗИС-14.Р внесён в Госреестр СИ (МПИ — 4 года), включён в реестры радиоэлектронной продукции (ПП РФ №878) и промышленной продукции РФ (ПП РФ №719).

Модификации БАЗИС-14.Р без встроенного аналогового модуля БАЗИС-91 не являются средством измерений, а относится к аналого-дискретным средствам автоматизации технологических процессов.

Условное обозначение модификаций

БАЗИС-14.Р - Х₁ - Х₂ - Х₃ - Х₄ - Х₅ - Х₆, где

• БАЗИС-14 - малоканальный промышленный контроллер.
• Р - функция регистрации технологической информации.
• Х₁ - вид входного модуля (разъёмы Р1 и Р2):
  • без искрозащиты:
    • 22 - 4 универсальных* входа;
    • 23 - 8 универсальных* входов;
    • 24 - 4 универсальных* входа, 4 NAMUR входа;
    • 32 - 1 токовый выход с питанием от контроллера, 3 универсальных* входа;
    • 34 - 1 токовый выход с питанием от контроллера, 3 универсальных* входа, 4 NAMUR входа;
  • с искрозащитой:
    • 22Ex - 4 универсальных** входа;
    • 23Ex - 8 универсальных** входов;
    • 24Ex - 4 универсальных** входа, 4 NAMUR входа;
    • 32Ex - 1 токовый выход с питанием от контроллера, 3 универсальных** входа;
    • 34Ex - 1 токовый выход с питанием от контроллера, 3 универсальных** входа, 4 NAMUR входа.
• Х₂ - дополнительный модуль дискретных входов (разъём Д.ВХ)
  • без символа - отсутствует,
  • Д - 8 контактных без искрозащиты.
• Х₃ - дискретные выходные каналы (разъём Д.ВЫХ):
  • без символа - 8 транзисторных ключей (24 В, 100 мА);
  • 5 - 8 реле ПК (~220 В, 5А).
• Х₄ - напряжение питания:
  • 220 - переменное 220 В,
  • 110 - переменное 110 В,
  • без символа - постоянное 24 В.
• Х₅ - метрологическое обеспечение:
  • М - имеет метрологическое обеспечение (оснащён модулем БАЗИС-91 без поверки),
  • М-ГП - имеет метрологическое обеспечение (оснащён модулем БАЗИС-91 с государственной первичной поверкой),
  • без символа - не содержит измерительных каналов.
• Х₆ - гарантия:
  • без символа - базовая 3 года,
  • РГ4 - расширенная 4 года,
  • РГ5 - расширенная 5 лет,
  • РГ6 - расширенная 6 лет.

Примечания:

• * - программно переключаемый (термопарный, термопребразователь сопротивления 3-х/4-х проводный, токовый с питанием / без питания от контроллера, напряжения);
• ** - программно переключаемый (термопарный, термопребразователь сопротивления 3-х/4-х проводный, токовый с питанием от контроллера).

Область применения контроллера БАЗИС-14.Р:

• Нефтегазовая промышленность — контроль параметров среды, управление насосами, компрессорами.
• Химия и нефтехимия — надёжная автоматизация при работе с агрессивными веществами.
• Энергетика — управление теплоносителем, горелками, интеграция в SCADA.
• Водоснабжение и очистка — автоматизация насосных и фильтрационных станций.
• Пищевая и фармацевтика — точное соблюдение технологических параметров.
• Металлургия и машиностроение — регулирование в условиях вибраций и температурных нагрузок.
• Лаборатории — управление малыми технологическими установками и стендами.
