Устройство сопряжения УС АСУ применяется для передачи информационного радиосигнала о прохождении СОД, формируемым переносным сигнализатором прохождения очистного устройства РЕПЕР-3В, в канал АСУ ТП.
В состав УС АСУ входит радиоприёмный блок РБ АСУ и блок коммутации БК АСУ. Соединяются между собой кабелем К-1 длиной 10 метров.
Оба блока выполнены в корпусе из алюминия со степенью защиты от пыли и влаги IР56. РБ АСУ оборудован антенной, органами индикации и управления, а также перезаряжаемым встроенным аккумулятором.
Блок коммутации обеспечивает соединение информационных линий РБ АСУ с системой АСУ ТП. Через БК АСУ производится внешнее питание РБ АСУ от источника постоянного тока 24В системы АСУ ТП.

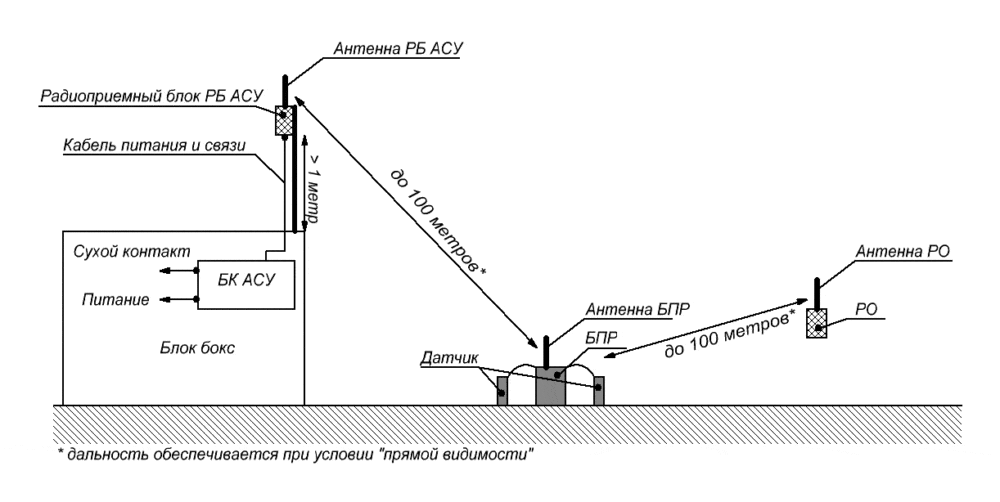

Радиоприёмник РБ АСУ поддерживает беспроводную связь с сигнализатором РЕПЕР-3В по радиоканалу. Затем получаемые данные передаются через БК АСУ в канал АСУ ТП.
Назначенный срок службы – 10 лет.
Гарантийный срок эксплуатации - 18 месяцев.
| Наименование параметра | Значение |
| Время развертывания в рабочее положение, не более, минут | 5 |
| Индикация | светодиодная, звуковая |
| Контроль работоспособности изделия | да |
| Автоматический контроль напряжения питания | да |
| Номинальное напряжение штатной аккумуляторной батареи, В | 12±0,1 |
| Номинальная емкость штатной аккумуляторной батареи, Ач | 1 |
| Напряжение внешнего источника постоянного тока, В | 24±3 В |
| Ток потребления, не более, А | 0,4 |
| Время работы от штатной аккумуляторной батареи, не менее, часов | 24 |
| Дальность действия устойчивой радиосвязи между сигнализатором «РЕПЕР-3В» и радиоприемным блоком «РБ АСУ», м | 100 |
| Полоса используемых радиочастот, МГц | 433,9-434,96 |
| Мощность излучения, не более, мВт | 100 |
| Климатическое исполнение «РБ АСУ» и «БК АСУ» | УХЛ1 |
| Степень защиты от внешних воздействий «РБ АСУ» и «БК АСУ» | IР56 |
| Температура окружающей среды «РБ АСУ» и «БК АСУ» | от 230°К до 323°К (от -40°С до +50°С) |
| Габаритные размеры блока «РБ АСУ», мм | |
| - блок «РБ АСУ» | 140х215х75 |
| - блок «БК АСУ» | 140х140х110 |
| Масса не более, кг | |
| - блок «РБ АСУ» | 1,3 |
| - блок «БК АСУ» | 0,8 |
| Длина соединительного кабеля «К-1», м | 10±0,5 |
| Зарядное устройство «ЗУ РБ АСУ»: | |
| - время заряда не более, час | 14 |
| - зарядка аккумуляторной батареи | 12 В, 1 Ач |
| - степень защиты от внешних воздействий | IP 20 |
| - температура окружающей среды | от 230°К до 308°К (от +10°С до +35°С) |
