Устройство индикации наличия факела в топке котла «Факел» применяется для обеспечения безопасности работы котлов, использующих пылеугольное и газомазутное топливо. Его основная задача заключается в защите котла от аварийных ситуаций, связанных с погасанием факела, что может привести к серьезным последствиям, включая утечки топлива и неисправности оборудования.

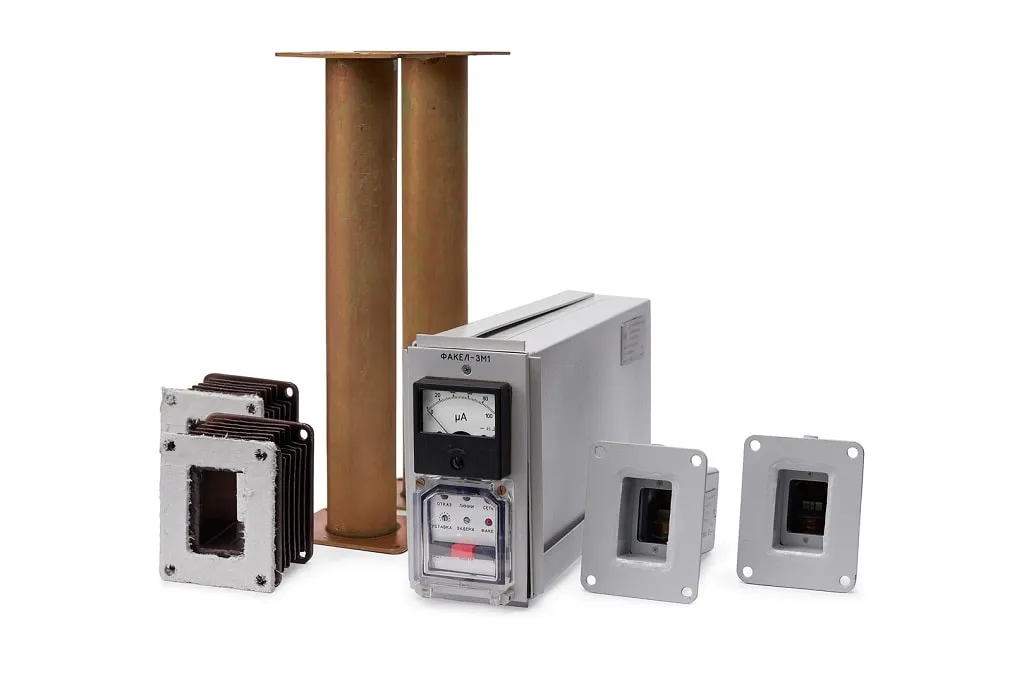

Конструкция устройства включает в себя сигнализатор и два фотодатчика, которые связаны между собой с помощью специальных линий связи. Для удобства установки фотодатчиков в комплектацию входят необходимые монтажные элементы. Устройство "Факел" отличается высокой устойчивостью к воздействию внешних факторов: оно выполнено в пылезащищённом и вибропрочном корпусе, позволяющем ему функционировать в сложных промышленных условиях.
Устройство соответствует группе исполнения В4 по ГОСТ 12997-84, подтверждающей его надёжность в условиях повышенной температуры и влажности. Датчики способны работать в широком диапазоне температур от 5 до 80 °C, что делает их универсальными для различных климатических условий.
Принцип работы устройства "Факел" основан на детектировании пульсаций пламени в оптическом диапазоне. Во время горения топлива пламя генерирует определённые пульсации, которые фиксируются фоточувствительными элементами фотодатчика. Эти пульсации преобразуются в электрический сигнал, который затем передается в сигнализатор. В случае, если частота пульсаций падает ниже установленного порогового значения, устройство активирует световую сигнализацию и включает внешнее исполнительное реле.
"Факел" осуществляет автоматическую диагностику состояния линий связи – непрерывно проверяет исправность соединений и готовность к работе. В случае выявления неисправностей срабатывает световая индикация.
| Наименование параметра | Значение |
| Параметры электропитания: | |
| - напряжение переменного тока | 220+22-33 В |
| - частота переменного тока | 50 Гц |
| Мощность потребляемая от сети | не более 15 ВА |
| Диапазон рабочих частот пульсаций пламени | 3-9 Гц |
| Область спектральных характеристик фотодатчиков | в диапазоне длин волн от 0,4 до 1,1 мкм |
| Минимальный порог срабатывания фотоприемников по освещенности | не более 2 лк |
| Кратность изменения уставки срабатывания | не менее 5 |
| Нагрузка выходного реле – активно-индуктивная цепь постоянного тока с параметрами: | |
| - сила тока | не более 0,5 А |
| - напряжение | не более 220 В |
| - t | не более 0,015 с |
| Длина линии связи между каждым фотодатчиком и сигнализатором | до 150 метров |
| Габаритные размеры | |
| - сигнализатора | 350 х 100 х 180 мм |
| - фотодатчика | 125 х 80 х 100 мм |
| Масса | не более 0,05 кг |
| - сигнализатора | не более 3,35 кг |
| - фотодатчика | не более 1,0 кг |
| - комплекта монтажных частей | не более 6,0 кг |
Вся документация и сертификаты высылается отдельно по запросу.
