ЭЛЕМЕР-УПП-11 уровнемер поплавковый

Серийно производимый поплавковый уровнемер ЭЛЕМЕР-УПП-11 —  это специализированный измерительный прибор, который отслеживает уровень различных жидкостей (в том числе опасных и химически активных), автоматически преобразуя полученные данные в стандартные электрические сигналы (токовый 4–20 мА, цифровой HART-протокол) и сигналы реле.

Внутри прибора находится поплавок с магнитом, который плавает на поверхности жидкости и двигается вверх-вниз вместе с её уровнем. Этот магнит через защитную трубку воздействует на специальные датчики (герконы), которые при его приближении замыкаются, формируя электрический сигнал. Специальная линейка с герконами и резисторами преобразует положение поплавка в электрический сигнал, который затем электронный блок трансформирует в стандартный сигнал 4–20 мА для промышленных систем управления и дополнительно кодирует в цифровой формат по протоколу HART для более точной передачи данных.

Завод-изготовитель несёт гарантию полного соответствия поплавкового уровнемера ЭЛЕМЕР-УПП-11 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Функциональные возможности уровнемера ЭЛЕМЕР-УПП-11

Прибор способен измерять уровень жидкостей, плотность которых находится в диапазоне 600...1200 кг/м³.

Доступны три варианта исполнения устройства: стандартное общепромышленное, взрывозащищённое Ex и взрывонепроницаемое Exd.

Прибор формирует три типа выходных сигналов: стандартный аналоговый 4–20 мА, цифровой сигнал с поддержкой протокола HART и два релейных выхода, при этом диапазон измерений можно настраивать под конкретные задачи пользователя.

Сферы применения ЭЛЕМЕР-УПП-11

• Нефтеперерабатывающая и нефтехимическая промышленность — контроль уровня нефти, нефтепродуктов, реагентов и химикатов в резервуарах, ёмкостях и технологических линиях.
• Химическая промышленность — мониторинг уровня агрессивных и опасных жидкостей, растворов, кислот и щелочей.
• Пищевая промышленность — контроль уровня различных жидких ингредиентов, воды, сиропов, молока, соков и других продуктов.
• Атомная энергетика — надёжное измерение уровня технологических жидкостей в условиях повышенной безопасности.
• Водоснабжение и водоотведение — контроль уровня воды в резервуарах, насосных станциях, открытых каналах.
• Металлургия и машиностроение — измерение уровня охлаждающих жидкостей, масел, эмульсий.
• Сельское хозяйство — автоматизация контроля уровня в системах хранения и транспортировки жидких удобрений и химикатов.

Почему стоит купить ЭЛЕМЕР-УПП-11 в ООО "НПП "ГазоАналит"?

Компания ООО "НПП "ГазоАналит" предлагает только оригинальные уровнемеры ЭЛЕМЕР-УПП-11 с официальной гарантией. Мы обеспечим профессиональную консультацию, подбор оптимального исполнения под Ваши задачи и оперативную поставку в любой регион.

Структура условного обозначения поплавковых уровнемеров ЭЛЕМЕР-УПП-11

1. Тип прибора: ЭЛЕМЕР-УПП-11
2. Вид исполнения (таблица 1):
   • «—»* (общепромышленное)
   • «Ех» (только для модификаций М2, М3 в п.3)
   • «Exd»
3. Код маркировки взрывозащиты (таблица 1)
   • «—»* (общепромышленное)
   • «ia IIA T5»* (Ex - взрывозащищенное c видом взрывозащиты «искробезопасная эл. цепь i»)
   • «db IIA T5»* (Exd - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка d»)
4. Код модификации:
   • «M1L» (модификация с цифровой СД индикацией)
   • «М2»* (модификация без индикации)
   • «М3» (модификация с цифровой СД или ЖК индикацией)
5. Код материала корпуса (только для модификаций М2, М3):
   • «—» (алюминиевый сплав)
   • «НГ» (нержавеющая сталь)
6. Индекс заказа:
   • «A» (дискретность установки герконов 5 мм)
   • «В»* (дискретность установки герконов 10 мм)
7. Длина монтажной части L, мм (400…6000)
8. Диапазон измерения уровня H, мм (кратно дискретности установки герконов)
9. Код типа присоединения к процессу:

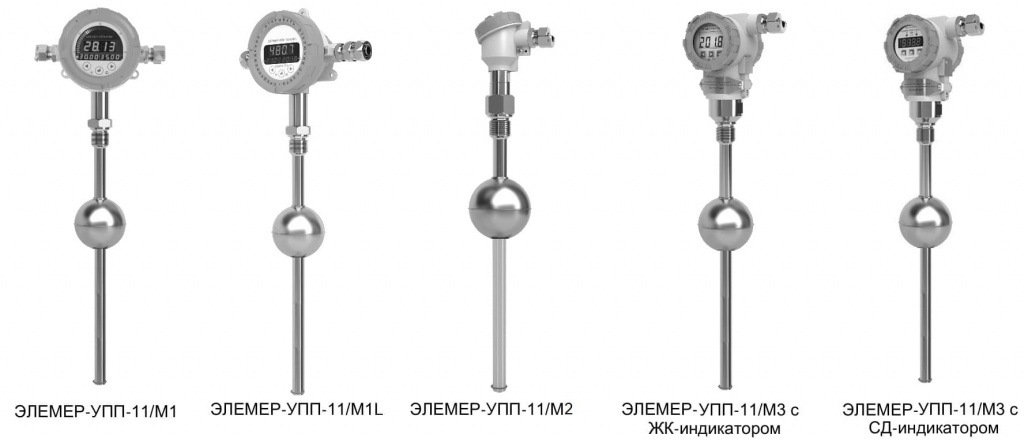

   • «—»* (неподвижный штуцер)

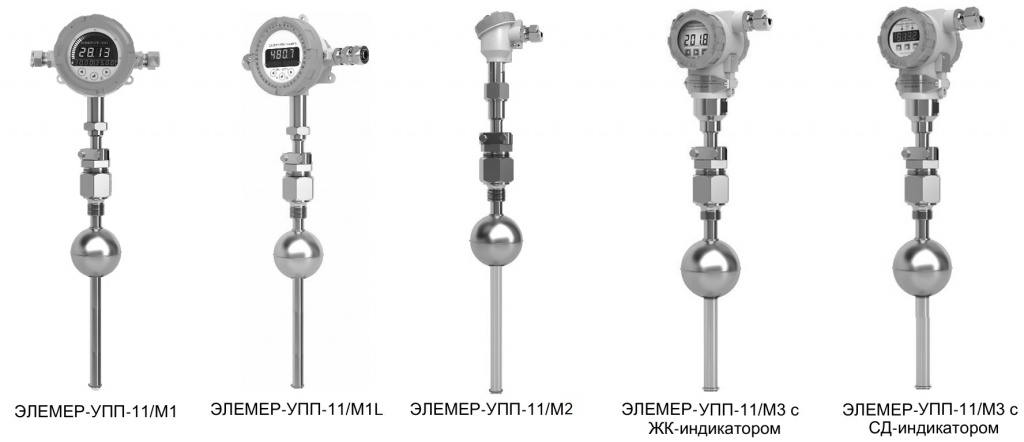

   • «ПШ» (подвижный штуцер)
10. Код материала (покрытия) погружной части:
    • «01» (Сталь 08Х18Н10)
    • «02»* (Сталь 12Х18Н10Т)
    • «03» (Сталь 03Х17Н14М3 (AISI 316L))
    • «Н» (материал по отдельному согласованию с производителем)
11. Код исполнения конструктива поплавка:
    • «1»* (Цилиндр Ø86 мм, h_п =100 мм, сталь)
    • «2» (Сфера Ø(h_п)86 мм, сталь)
    • «3» (Сфера Ø(h_п)123 мм, сталь)
12. Код комплекта монтажных частей для присоединения к процессу:
    • «—»* (Без КМЧ, наружная резьба G1”)
    • «G2» (Переходник на наружную резьбу G2” с уплотнительной прокладкой)
    • «НР» (Размер резьбы по отдельному согласованию)
    • «Х-ХХХ-Х» (Фланец с уплотнительной прокладкой)
    • «НФ» (Фланец по отдельному согласованию)
13. Тип кабельного ввода:
14. Тип кабельного ввода (для модификации М1L, для модификаций: М2, М3 «—»)
15. Тип индикатора (только для модификации М3):
    • жидкокристаллический (ЖК) (код заказа «И1»)
    • жидкокристаллический (ЖК) с подсветкой (код заказа «И1П»)
    • светодиодный (СД): (код заказа: «И2К»* — красный, «И2З» — зеленый)
16. Код выбранной единицы измерения:
    • «мм»* (миллиметры)
    • «м» (метры)
17. Напряжение питания:
    • «24»* (24 В)
    • «220» (~220 В, 50 Гц или =220 В) - (только для модификации М1L в п.4)
18. Климатическое исполнение
    • «t1070»* (от минус 10 °С до плюс 70 °С)
    • «t2570» (от минус 25 °С до плюс 70 °С)
    • «t5070» (от минус 50 °С до плюс 70 °С)
    • «t5570» (от минус 55 °С до плюс 70 °С, по отдельному заказу только для индекса заказа «В» п.6.)
19. Поверка, код заказа «ГП»
20. Обозначение технических условий ТУ 26.51.52-168-13282997-2018

Примечание: * - базовое исполнение.

Примеры записи при заказе:

• ЭЛЕМЕР-УПП-11 − М2 − В − 1000 − 860 − 02 − 1 − PGM − мм − 24 − t1070 − ГП − ТУ 26.51.52-168-13282997-2018;
• ЭЛЕМЕР-УПП-11 − M1L − В − 600 − 400 − 02 − 2 − G2 − КТ 1/2 − КТ 1/2 − мм − 220 − t5070 − ГП − ТУ 26.51.52-168-13282997-2018;
• ЭЛЕМЕР-УПП-11 − М3 − А − 2100 − 1900 − ПШ − 01 − 3 − 1-150-06 − К13 − И2З − м − 24 − t2570 − ГП − ТУ 26.51.52-168-13282997-2018.
