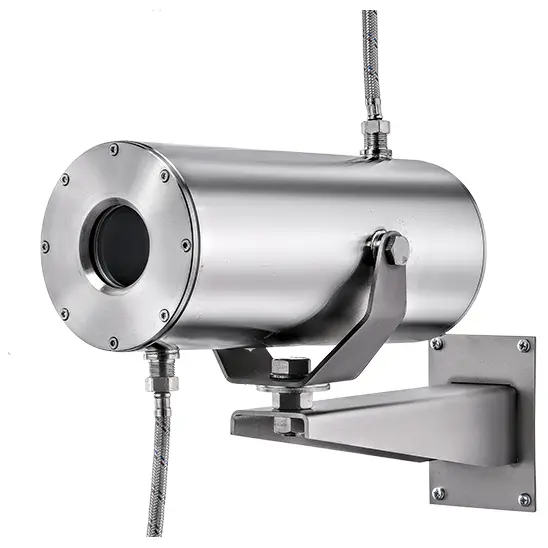

Термокожух ТВК-07-О-В — это общепромышленное решение для надёжной защиты видеокамер, эксплуатируемых в условиях высоких температур, повышенной влажности и агрессивных производственных сред. Данный термокожух разработан для стабильной работы систем видеонаблюдения там, где стандартные корпуса не обеспечивают необходимого уровня термостойкости и герметичности.
Конструкция термокожуха ТВК-07-О-В выполнена в корпусе из нержавеющей стали, устойчивой к коррозии, химическому воздействию и механическим нагрузкам. Герметичное исполнение с уровнем защиты IP66/IP67 предотвращает попадание пыли, влаги и агрессивных паров внутрь кожуха. Встроенный источник питания 12 В постоянного тока упрощает интеграцию видеокамеры и снижает требования к внешней инфраструктуре. Охлаждающая система эффективно отводит избыточное тепло, обеспечивая стабильную работу камеры в диапазоне температур от –60 до +200 °C в исполнении УХЛ1 и от +1 до +200 °C в исполнении УХЛ4.
Важным преимуществом термокожуха ТВК-07-О-В является возможность самостоятельной установки видеокамеры пользователем без привлечения специализированных сервисных организаций. При необходимости кожух может комплектоваться адаптерами крепления АК-С и АК-У. Для распределённых систем видеонаблюдения предусмотрена возможность работы в составе комплекса с медиаконвертером, обеспечивающим передачу видеосигнала по оптоволоконной линии на расстояния до 20 км без потери качества.
Область применения: термокожух ТВК-07-О-В широко используется в горячих цехах и на литейных производствах, на металлургических и прокатных линиях, вблизи печей и установок термообработки, на химических производствах, а также на любых промышленных площадках с высокими температурами и влажностью, где требуется надёжная термостойкая защита видеонаблюдения.
| Характеристики | Значения |
|---|---|
| Степень защиты оболочки термокожуха | IP66 / IP67 |
| Климатическое исполнение УХЛ-4 (при водяном охлаждении) | И1 (+1…+130 °C), И2 (+1…+200 °C) |
| Напряжение для питания видеокамеры, VDC | 12 |
| Полезный объём, мм | 85 × 75 × 240 |
| Габаритные размеры термокожуха (без настенного кронштейна), мм | 460 × 195 × 215 |
| Расход воды | 2,0 л/мин |
| Масса (без настенного кронштейна), не более, кг | 17,0 |
| Назначенный срок службы, не менее, лет | 10 |
| Гарантийный срок, лет | 5 |
| Параметры электропитания | |
| УХЛ-4 И1 (+1…+130 °C), И2 (+1…+200 °C) — постоянное 12–24 VDC | 1,0 А |
| УХЛ-4 И1/И2 — переменное 36 VAC ±20% | 0,4 А |
| УХЛ-4 И1/И2 — переменное 220 VAC ±10% | 0,1 А |
| Характеристики медиаконвертера | |
| Стандарты Ethernet |
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.1Q |
| Скорость передачи данных | 10/100 Мбит/с |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | Tx1310 / Rx1550 нм (WDM) |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Выходная оптическая мощность | Макс.: −8 дБм; мин.: −14 дБм |
| Чувствительность | −32 дБм |
| Оптический бюджет | 18 дБ |
| Дальность передачи | до 20 км |
| Разъёмы |
Медный порт RJ45 Оптический SC-коннектор (для одномодового кабеля, simplex) |
Вся документация и сертификаты высылается отдельно по запросу.
