ЭЛЕМЕР-СПГ сигнализатор уровня и потока поплавковый

Структура условного обозначения поплавкового сигнализатора уровня ЭЛЕМЕР-СПГ

1. Тип прибора: ЭЛЕМЕР-СПГ
2. Код модификации:
   • «51» (схема подключения с независимыми контактными группами)
   • «52» (схема подключения с общим проводом)
3. Вид исполнения:
   • «—»* (общепромышленное)
   • «Ех___ » (искробезопасная эл. цепь «i»)
   • «Exd____» (взрывонепроницаемая оболочка d)
   • «Exdia____» (взрывонепроницаемая оболочка и искробезопасная электрическая цепь «i»)
4. Не используется
5. Код исполнения корпуса:
   • «АГ24»* (корпус АГ-24, материал алюминиевый сплав)
   • «НГ24» (корпус НГ-24, материал нержавеющая сталь)
   • «АГ22» (корпус АГ-22 для модификаций монтажной части: М1, М1П, материал алюминиевый сплав)
6. Количество уровней (модификация «51» — 1…4 (для корпуса АГ22 — 1…3); модификация «52»— 1…5)
7. Код модификации монтажной части:

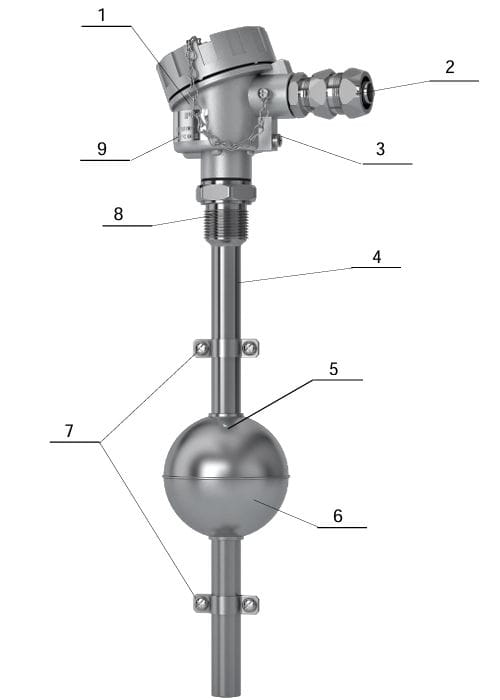

   • «М1» (диаметр арматуры Ø20 мм, длина до 6000 мм, количество уровней — 1…5)
   • «М1П» (диаметр арматуры Ø20 мм, длина до 6000 мм, количество уровней — 1…5 с подстрой­кой по месту эксплуатации, диапазон подстройки ± 50 мм, для каждой точки сигнализации)
   • «М2» (диаметр арматуры Ø14 мм, длина до 3000 мм, количество уровней — 1;2)
   • «М3» (диаметр арматуры Ø8 мм, длина до 2000 мм, количество уровней — 1)

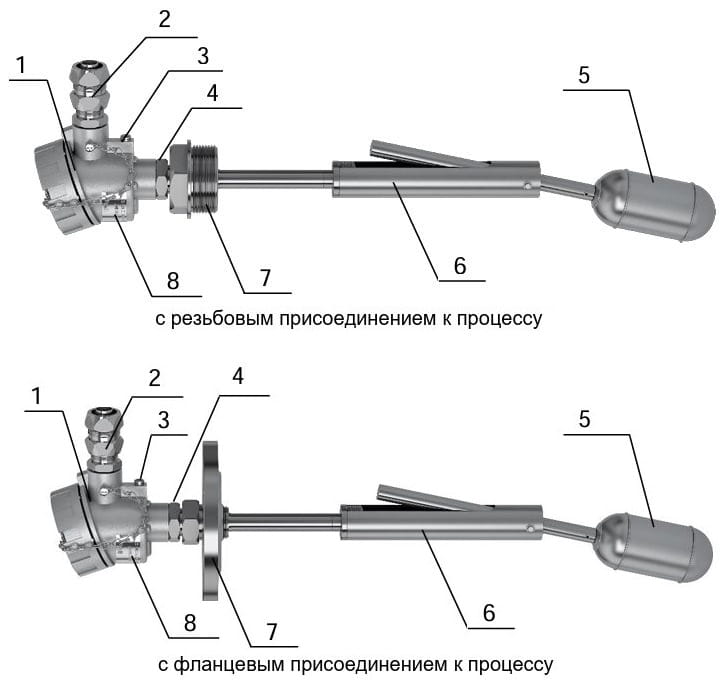

   • «М4» (горизонтальный монтаж, количество уровней — 1)
8. Длина монтажной части L, мм:
   • «ХХХХ» (для модификаций: «М1», «М1П», «М2», «М3»)
   • «512» (для модификации «М4, горизонтальный монтаж с наружной резьбой G2”», иная длина по согласованию (максимально до 800 мм, ±5 мм)
   • «496» (для модификации «М4, горизонтальный монтаж с фланцевым присоединением», иная длина по согласованию (максимально до 800 мм, ±5 мм)
9. Диапазоны сигнализации, мм:
   • «—» (только для модификации «М4»)
   • HL1…  HL5** (сигнализация при понижении уровня)
   • НН1…  НН5** (сигнализация при повышении уровня)
10. Код типа присоединения к процессу:
    • «1М20» (штуцер с наружной резьбой М20х1,5, для модификации «М3»)
    • «1М27» (штуцер с наружной резьбой М27х1,5, для модификаций: «М1», «М1П», «М2», «М3»)
    • «1М272» (штуцер с наружной резьбой М27х2, для модификаций: «М1», «М1П», «М2», «М3»)
    • «1М33» (штуцер с наружной резьбой М33х2, для модификаций: «М1», «М1П», «М2»)
    • «1G12» (штуцер с наружной резьбой G1/2”, для модификации «М3»)
    • «1G34» (штуцер с наружной резьбой G3/4”, для модификаций: «М1», «М1П», «М2», «М3»)
    • «1G10» (штуцер с наружной резьбой G1”, для модификаций: «М1», «М1П», «М2»)
    • «D15» (подвижный штуцер с наружной резьбой G1/2”, для модификации  «М3»)
    • «D16» (подвижный штуцер с наружной резьбой G3/4”, для модификации «М2»)
    • «D17» (подвижный штуцер с наружной резьбой G1”, для модификаций: «М1», «М1П»)
    • «R2» (для модификации М4, горизонтальный монтаж с наружной резьбой G2”)
    • «FXX-XX» (для модификации М4, горизонтальный монтаж с фланцевым присоединением)
    • «ХХ» (резьба по отдельному согласованию с производителем)
    • «ЭХХХ-ХХ-Х» (фланцевое присоединение, фланец приварной, размерный ряд в соответствии с ГОСТ 33259-2015, ЭХ(ХХ)-(РХ)-(вид исполнения))
11. Код материала (покрытия) погружной части:
    • «02»* (сталь 12Х18Н10Т)
    • «Н» (материал по отдельному согласованию с производителем)
12. Код исполнения конструктива поплавка:
    • «1» (Цилиндр Ø38x27 мм, для кода модификации монтажной части «М3»)
    • «2» (Цилиндр Ø45x56 мм, для кода модификации монтажной части «М2»)
    • «3» (Цилиндр Ø86x100 мм, для кода модификации монтажной части «М1», «М1П»)
    • «4» (Сфера Ø86 мм, для кода модификации монтажной части «М1», «М1П»)
    • «5» (Сфера Ø125 мм, для кода модификации монтажной части «М1», «М1П»)
    • «6» (Горизонтальный монтаж, сталь, для кода модификации монтажной части «М4»)
13. Код комплекта монтажных частей для присоединения к процессу:
    • «—»* (Без КМЧ)
    • «БП1-М20-12» (бобышка М20*1,5, нержавеющая сталь 12Х18Н10Т)
    • «БП1-М20-20» (бобышка М20*1,5, сталь 20)
    • «БП1-М271-12» (бобышка М27*1,5, нержавеющая сталь 12Х18Н10Т)
    • «БП1-М271-20» (бобышка М27*1,5, сталь 20)
    • «БП1-М27-12» (бобышка М27*2, нержавеющая сталь 12Х18Н10Т)
    • «БП1-М27-20» (бобышка М27*2, сталь 20)
    • «БП1-М33-12» (бобышка М33*2, нержавеющая сталь 12Х18Н10Т)
    • «БП1-М33-20» (бобышка М33*2, сталь 20)
    • «БП1-G12-12» (бобышка G1/2”, нержавеющая сталь 12Х18Н10Т)
    • «БП1-G12-20» (бобышка G1/2”, сталь 20)
    • «БП1-G34-12» (бобышка G3/4”, нержавеющая сталь 12Х18Н10Т)
    • «БП1-G34-20» (бобышка G3/4”, сталь 20)
    • «БП1-G1-12» (бобышка G1”, нержавеющая сталь 12Х18Н10Т)
    • «БП1- G1-20» (бобышка G1”, сталь 20)
    • «G2» (Переходник с резьбы G1” на наружную резьбу G2”)
    • «Х-ХХХ-Х» (фланец с резьбой G3/4”, для штуцерного исполнения «1G34» с уплотнительной про­кладкой, для модификаций монтажной части: «М1», «М1П», «М2», «М3»)
    • «DN-ХХ-ХХ» (ответный фланец, в соответствии с заказом)
14. Тип кабельных вводов
15. Выходной сигнал:
    • «R» (сухой контакт)
    • «N» (NAMUR для модификации «51», пункт 2)
    • «RN» (сухой контакт с возможностью перенастройки в NAMUR, для корпусов АГ22 и модификаций монтажной части: М1, М1П)
16. Климатическое исполнение
    • «t4070»* (от минус 40 до плюс 70 °С)
    • «t6570» (от минус 65 до плюс 70 °С)
    • «t4070 УХЛ3.1» (от минус 40 до плюс 70 °С)
    • «t6570 УХЛ1» (от минус 65 до плюс 70 °С)
17. Номинальное давление рабочей среды, МПа:
    • «0,6» *
    • «1,6»
    • «2,5» (по отдельному согласованию)
18. Обозначение технических условий ТУ

Примечания:

• * - Базовое исполнение.
• ** - Нумерация диапазонов срабатывания сквозная (пример HH1/HH2/HL3/HL4).

Примеры заказа:

• ЭЛЕМЕР-СПГ – 51 – АГ24 – 1 – М2 – 1000 – HН1/900 – 1М27 – 02 – 2 – PGM – R – t4070 – 0,6 – ТУ...;
• ЭЛЕМЕР-СПГ – 52 – Ex db IIA T5 – АГ24 – 1 – М1 – 800 – HL1/625 – 1G10 – 02 – 3 – 20 KБУ Ni – R – t4070 – 0,6 – ТУ...

• сигнализатор уровня и потока поплавковый ЭЛЕМЕР-СПГ (модификация согласно заказу);
• комплект эксплуатационных документов.

Сертификаты на сигнализатор уровня и потока поплавковый ЭЛЕМЕР-СПГ

Вся документация и сертификаты высылается отдельно по запросу.
