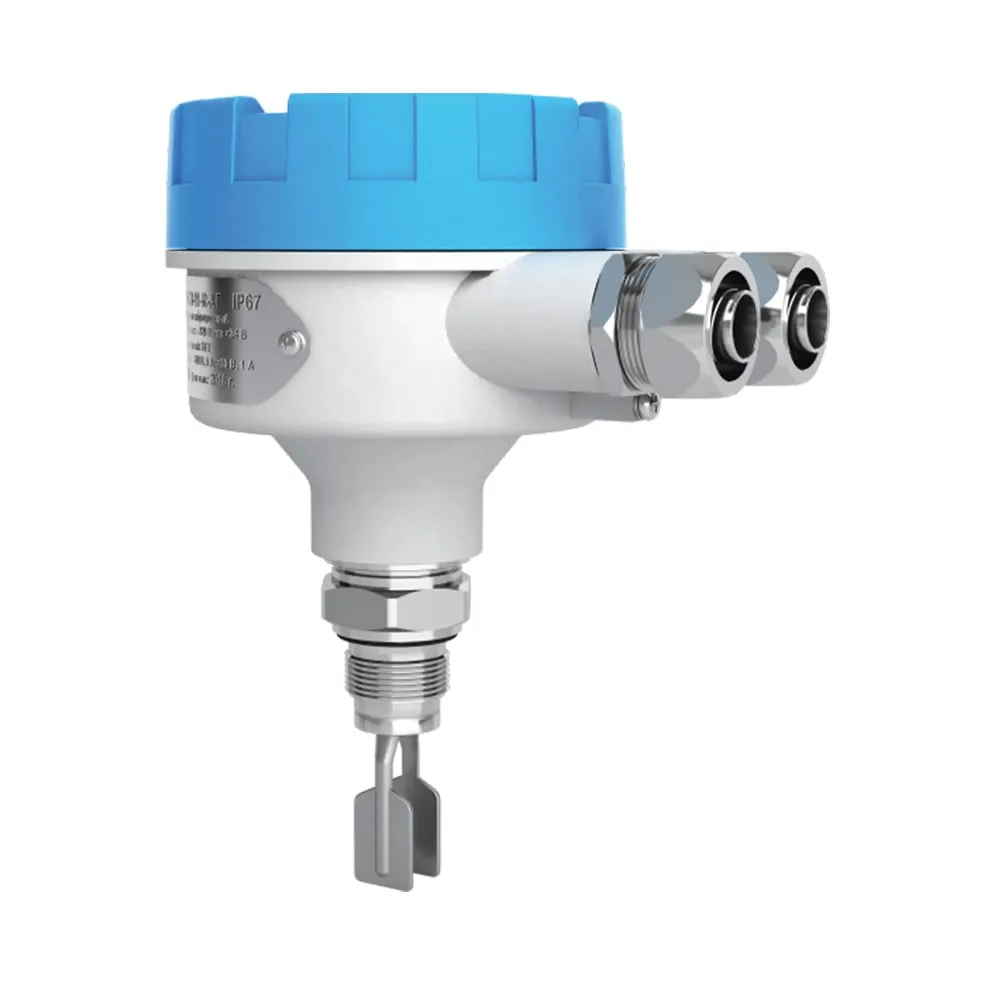

ЭЛЕМЕР-СВ-11 сигнализатор уровня вибрационный

Код товара: -

ЭЛЕМЕР-СВ-11 сигнализатор уровня вибрационный

Цена по запросу

В наличии

Товар сертифицирован и имеет поверку

Гарантия завода-производителя, соответствие ГОСТ и ТУ

Политика импортозамещения

Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК

Описание

Производимый серийно вибрационный сигнализатор уровня ЭЛЕМЕР-СВ-11 — это современное автоматическое устройство, которое применяется для отслеживания уровня жидких и сыпучих веществ в различных промышленных резервуарах (открытых, закрытых, работающих под давлением).

Завод-изготовитель несёт гарантию полного соответствия вибрационного сигнализатора уровня ЭЛЕМЕР-СВ-11 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип работы и конструкция

Автогенератор в электронном блоке создаёт определённую частоту колебаний, которая соответствует собственной частоте камертона (лопаток). Когда камертон помещают в исследуемую среду, его частота колебаний меняется, и электронный блок преобразует эти изменения в электрический сигнал на выходе.

Устройство изготавливается в двух модификациях — ЭЛЕМЕР-СВ-11/М1 и ЭЛЕМЕР-СВ-11/М2, отличающихся конструктивным исполнением и областью использования. Для различных условий эксплуатации предусмотрены варианты исполнения: стандартное, а также три типа взрывозащищённого исполнения (Ex, Exd, Exdia).

В сигнализаторах с кодами заказа «SD» или «SR» присутствует реле ошибки - специальный механизм контроля, который отслеживает работоспособность устройства и сигнализирует о проблемах при сбоях в электропитании или при выходе самого сигнализатора из строя.

Технические преимущества сигнализатора ЭЛЕМЕР-СВ-11

Диапазон температуры контролируемой среды: от –60 до +350 °С.
Работа с контролируемой средой, давление которой может составлять 1,6; 6,3; 10 или 16 (МПа).
Степень защиты оболочки корпуса от пылевых частиц и влаги: IP65/IP67.
Работа при температуре окружающей среды: –60…+80 °С.
Установка сигнализатора с помощью резьбового или фланцевого присоединения.
Тип выходного сигнала: токовая петля 4–20 мА, стандарт NAMUR, релейный выход.

Сферы применения сигнализатора ЭЛЕМЕР-СВ-11

Химическая и нефтехимическая промышленность.
Энергетика и теплоэнергетика.
Пищевая и фармацевтическая промышленность.
Водоснабжение и водоотведение.
Судостроение (морские и речные суда).
Металлургия и горнодобывающая промышленность.
Сельское хозяйство (контроль хранения зерна, комбикормов и др.).
Производство строительных материалов.
Любые технологические процессы, требующие контроля уровня в резервуарах под давлением и без.

Характеристики

Наименование характеристики	Значение
Варианты исполнения:	- общепромышленное; - Ex — (0Ex ia IIC T6 Ga X / Ex ia IIIC T85 °C Da X); - Exd — (1Ex d IIC T6 Gb X / Ex tb IIIC T85 °C Db X); - Exdia — (0Ex ia IIC T6 Ga Х / Ex ia IIIC T85 ºC Da X / 1Ех d IIC T6 Gb X / Ex tb IIIC T85 ºC Db X)
Модификации:	- М1 (длина монтажной части, мм: 64, 100, 160, 250, 400, 600, 1000, 1600, 2000, 2500, 3000, возможна иная длина); - М2 (длина монтажной части, мм: 97, 133, 193, 283, 433, 633, 1033, 1633, 2033, 2533, 3033, возможна иная длина);
Выходные сигналы:	- «D» — Унифицированный выходной сигнал 4…20 мА (в дискретном режиме: 4…6 мА — «сухой», 18…20 мА — «мокрый»; питание: =12…24 В); - «N» — NAMUR NE43 (IEC 60947-5-6), <0,2 мА — обрыв, 0,8…1,2 мА — «сухой», 2,1…4,0 мА — «мокрый», >6,5 мА — КЗ), питание: от 8,2 до 24 В; - «R» — РЕЛЕ электро-магнитные реле 2 шт, 5 А, ~220 В (активная), 1 А, ~220 В (индуктивная ); питание: ~/=90…249 В; =130…249 В / =24±2,4 В; - «SD» — Унифицированный выходной сигнал 4…20 мА (в дискретном режиме: 4…6 мА — «сухой»; 18…20 мА — «мокрый», питание: =12…24 В, повышенная степень защиты от помех, диагностика ошибок; - «SR» — РЕЛЕ электромагнитное реле, повышенная степень защиты от помех, диагностика ошибок, питание: =12…24 В
Давление контролируемой среды, МПа:	1,6; 6,3; 10; 16
Плотность контролируемой среды:	- плотность жидкости — от 700 до 1500 кг/м³; - насыпная плотность сыпучих сред — не менее 100 кг/м³
Диапазон температуры контролируемой среды	–60…+350 °С
Степень защиты от пыли и влаги	IP65/IP67
Диапазон температуры окружающей среды	–60…+80 °С
Гарантийный срок эксплуатации	24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию

Структура условного обозначения вибрационного сигнализатора уровня ЭЛЕМЕР-СВ-11

ЭЛЕМЕР-СВ-11	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	ТУ
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

Тип прибора
Вид исполнения
- «—»* (общепромышленное)
- «Ex» (взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь)
- «Exd» (взрывозащищенное с видами взрывозащиты «взрывонепроницаемые оболочки)
- «Exdia» (взрывозащищенное с видами взрывозащиты «взрывонепроницаемые оболочки и «искробезопасная электрическая цепь)
Код маркировки взрывозащиты
- «—»* (общепромышленное)
- «ia IIC T6» (Ex — взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь)
- «db ia IIC T6» (Exdia - взрывозащищенное с видами взрывозащиты «взрывонепроницаемые оболочки» и «искробезопасная электрическая цепь»)
Код модификации
- «М1»* (контролируемая среда - жидкость и сыпучие среды)
- «М2» (контролируемая среда - сыпучие среды: шрот, рисовая пыль, пенопласт)
Длина монтажной части L, мм
- «64»**, «100» , «160», «250», «400», «600», «1000», «1600» «2000» «2500» «3000» (для модификации М1)
- «97»**, «133», «193» , «283», «433», «633», «1033», «1633», «2033» «2533» «3033» (для модификации М2)
Код плотности среды
- «Wxxx» (Плотность жидкости (от 700 до 1500 кг/м³)).
- «Sxxx»*** (Насыпная плотность сыпучих сред только для приборов с выходными сигналами: «D», «N», «R», для модификаций: «М1» >400 кг/мз; «М2» >100 кг/м³)).
Код типа присоединения к процессу
- «G34»* (резьба G3/4”, минимальная монтажная длина от: М1=64 мм**, М2=97 мм**)
- «G10» (резьба G1”, минимальная монтажная длина от: М1=66 мм**, М2=99 мм**)
- «G112» (резьба G 1½", минимальная монтажная длина от: М1=70 мм**, М2=103 мм**))
- «1G34» (резьба G3/4”, штуцер по ОСТ 26.260.460-99, минимальная монтажная длина от: М1=68 мм**, М2=101 мм**)
- «1G10» (резьба G1”, штуцер по ОСТ 26.260.460-99, минимальная монтажная длина от: М1=73 мм**, М2=106 мм**)
- «1G112» (резьба G 1½", штуцер по ОСТ 26.260.460-99, минимальная монтажная длина от: М1=81 мм**, М2=114 мм**)
- «N34» (резьба К3/4'' (NPT 3/4''), минимальная монтажная длина от: М1=48 мм**, М2=81 мм**)
- «N10» (резьба К1'' (NPT 1''), минимальная монтажная длина от: М1=48 мм**, М2=81 мм**)
- «N212» (резьба К2 ½” (NPT 2 ½”), минимальная монтажная длина от: М1=48 мм**, М2=81 мм**)
- «ХХ» (резьба по отдельному согласованию)
- «DXX» (фланец присоединительный)
Выходной сигнал
- «D» (унифицированный выходной сигнал 4-20 мА, в дискретном режиме, реле)
- «N» («унифицированный выходной сигнал 4-20 мА по стандарту NAMUR NE43)
- «R» (релейный выход, только в корпусах: АГ-22, АГ-22С)
- «SD» (унифицированный выходной сигнал 4-20 мА, в дискретном режиме, дополнительное реле ошибки, только в корпусах: АГ-22, АГ-22С)
- «SR» (релейный выход, дополнительное реле ошибки, только в корпусах: АГ-22, АГ-22С)
Код исполнения корпуса
- «НГ» (корпус НГ-06, доступные выходные сигналы: «D», «N», для исполнений: общепромышленное, Ex)
- «АГ24» (корпус АГ-24, глухая крышка, доступные выходные сигналы: «D», «N», для исполнений: общепромышленное, Ex, Exd, Exdia)
- «НГ24» (корпус НГ-24, глухая крышка, доступные выходные сигналы: «D», «N», для исполнений: общепромышленное, Ex, Exd, Exdia)
- «АГ24С» (корпус АГ-24, крышка со стеклом, доступные выходные сигналы: «D», «N», для исполнений: общепромышленное, Ex, Exd, Exdia)
- «АГ22» (корпус АГ-22, глухая крышка, доступные выходные сигналы: «R», «SD», «SR», для исполнений: общепромышленное, Ex, Exd, Exdia)
- «АГ22С» (корпус АГ-22, крышка со стеклом, доступные выходные сигналы «R», «SD», «SR», для исполнений: общепромышленное, Ex, Exd, Exdia)
Код исполнения по температуре контролируемой среды
- «А1» (от минус 60 до плюс 85 оС, корпус НГ-06 L1=62 мм, корпус АГ-22 L1=0 мм)
- «А2» (от минус 60 до плюс 200 оС, корпус НГ-06 L 1=205 мм, корпуса: АГ-22, АГ-22С, АГ-24, АГ-24С, НГ-24, L1=120 мм)
- «А3» (от 0 до плюс 350 оС, корпус НГ-06 L1=205 мм, корпуса: АГ-22, АГ-22С, АГ-24, АГ-24С, НГ-24, L 1=120 мм) L1=120 мм)
Код климатического исполнения:
- «t4080»* (от минус 40 до плюс 80 °С)
- «t5080» (от минус 50 до плюс 80 °С)
- «t6080 УХЛ1» (от минус 60 до плюс 80 °С), кроме исполнений в корпусах НГ-06
- «t2580 УХЛ3.1» (от минус 25 до плюс 80 °С)
Предельное давление рабочей среды, МПа:
- «1,6»*
- «6,3»
- «10»
- «16» (по отдельному согласованию).
Код материала погружной части:
- «01» (лопатки камертона из стали 08Х17Н13М2 (или аналог - SS316), зонд (удлинитель и штуцер) 08Х18Н10 (или аналог - SS304))
- «02» (лопатки камертона и зонд (удлинитель и штуцер) из стали 12Х18Н10Т (или аналог - SS321))
Тип кабельного ввода 1
Тип кабельного ввода 2
Комплект монтажных частей «КМЧ»
- «—»* (без КМЧ);
- «БП1-G3/4-12» (бобышка монтажная приварная G3/4” из нержавеющей стали (12Х18Н10Т))
- «БП1-G3/4-Cт» (бобышка монтажная приварная G3/4” из углеродистой стали)
- «БП1-G1-12» (бобышка монтажная приварная G1” из нержавеющей стали (12Х18Н10Т))
- «БП1-G1-Ст» (бобышка монтажная приварная G1” из углеродистой стали)
- «Х-Х-Х-Х» (фланец с резьбой G3/4”, для штуцерного исполнения «1G34» (пункт 7, таблица 4.1; 10))
- «DN-ХХ-ХХ» (ответный фланец, в соответствии с заказом пункт 7, таблицы: 4.2, 10,(приложение А))
Дополнительные стендовые испытания в течение 360 ч:
- «-»* (без испытаний);
- «360П» (испытания в течение 360 ч).
Технические условия ТУ 26.51.52-174-13282997-2018.

Примечания:

* - Базовое исполнение.
** - Минимальная длина монтажной части зависит от модификации и типа присоединения к процессу.
*** - Кроме приборов с выходными сигналами: «SD», «SR».

Примеры заказа:

ЭЛЕМЕР СВ-11 – М1 – 100 – W1000 – G34 – D – НГ – А1 – t4080 – 1,6 – GSP – ТУ 26.51.52-174-13282997-2018;
ЭЛЕМЕР СВ-11 – М1 – 100 – W800 – 1G34 – R – АГ22 – А1 – t4080 – 6,3 – К13 – К13 – ТУ 26.51.52-174-13282997-2018.

Комплект поставки

вибрационный сигнализатор уровня ЭЛЕМЕР-СВ-11 (модификация согласно заказу);
комплект эксплуатационных документов.

Сертификаты на вибрационный сигнализатор уровня ЭЛЕМЕР-СВ-11

Вся документация и сертификаты высылается отдельно по запросу.

Сертификат соответствия Таможенного союза Сертификат соответствия ГОСТ Р Сертификат соответствия о требованиях пожарной безопасности (РФ)
