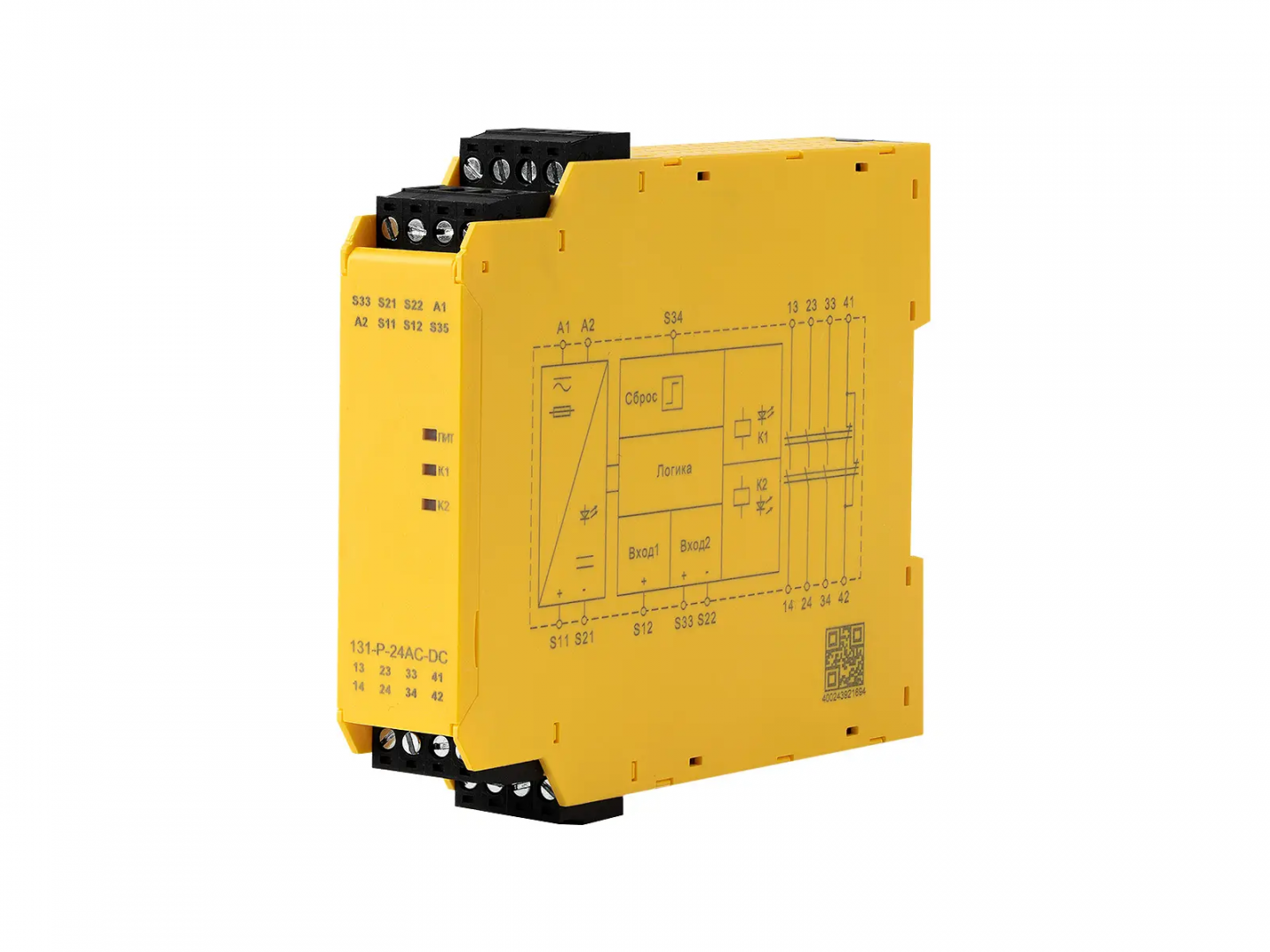

Выпускаемое серийно реле функциональной безопасности РФБГ-131-Р-24АС-DC — надёжное устройство для защиты персонала и оборудования в промышленных условиях. Реле предназначено для приёма сигналов от устройств с нормально замкнутыми контактами: кнопок аварийного останова, защитных ворот, световых завес безопасности и других датчиков. Оно обеспечивает экстренное торможение механизмов и блокирует доступ в опасные зоны, что особенно важно в машиностроении и других отраслях промышленности.
Реле функциональной безопасности РФБГ-131-Р-24АС-DC обладает архитектурой 1oo2, которая гарантирует работоспособность даже при отказе одного из каналов. Устройство оснащено функцией обнаружения замыканий на контактах, контролируемым ручным сбросом и автоматическим тестированием корректности срабатывания при каждом цикле включения-выключения. Благодаря этим особенностям функция безопасности сохраняется даже в случае частичного отказа компонентов.
Реле РФБГ-131-Р-24АС-DC отличается высокой отказоустойчивостью, компактными размерами и удобством монтажа. Оно совместимо с большинством стандартных датчиков безопасности и подходит как для новых, так и для модернизируемых производственных линий. Встроенная самодиагностика непрерывно контролирует состояние цепей, а прочный корпус выдерживает вибрацию, пыль и повышенную влажность.
Использование реле функциональной безопасности РФБГ-131-Р-24АС-DC позволяет предприятиям соответствовать требованиям российских и международных стандартов функциональной безопасности (SIL, PL), снижать риски травматизма и аварий, а также уменьшать простои оборудования.
| Характеристики | Значения |
|---|---|
| Диапазон напряжения, В | ~/=24 |
| Допуски по напряжению, В | 0,85… 1,1 |
| Частота, Гц | Частота, Гц 50… 60 |
| Теппловыделение, Вт | ≤ 2,2 при =24 В, ≤ 5,4 при ~24 В |
| Ток потребления при =24В, мА | ≤ 50 |
| Сопротивление кабеля, Ом | 15 |
| Устройства ввода | кнопка аварийного отключения, ворота безопасности |
| Тип сигнала | 3но + 1нз |
| Тип контактов | принудительное управление |
| Материал контактов | AgSnO2 + 0,2 мкм Au |
| Хар-ки нагрузки | AC-15: 5 А / 230 В; DC-13: 5 A / 24 В |
| Хар-ки предохранителя | 10 A gL/gG(но), 6 A gL/gG(нз) |
| Время срабатывания, мс | Авто: ≤ 300, ручной: ≤ 150 |
| Размыкание, мс | Ав. стоп: ≤ 30, отказ питания: ≤ 100 |
| Время восстановления, мс | Ав. стоп: ≤ 30, отказ питания: ≤ 100 |
| Прерывание питания, мс | 20 |
| Э/м совместимость | IEC/EN 80947, IEC 61326-3-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
| Номинальное напряжение изоляции, В перем. тока |
250 |
| Ном. напряжение импульса, В | 6000 (1,2/50 мкс) |
| Диэлектрическая прочность, В | 1500 (в течение 1 мин) |
| Зазоры и утечки | Согласно IEC 80947-1 |
| Вибрация, Гц | 10…55 (0,35 мм) |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Степень пылевлагозащиты | IP20 |
| Темп. эксплуатации, °С | -20…. +60 |
| Темп. хранения, °С | -40…. +80 |
| Высота над уровнем моря, м | ≤ 2000 |
| Кол-во срабатывания, циклов | 10 x 106 |
| Параметры безопасности | |
| Уровень полноты безопасности (SIL) | 3 |
| Cредний диагностический охват (DC avg), % | 99 |
| Среднее время до опасного отказа (MTTFD), лет | 164 |
| Отказоустойчивость аппаратных средств (HFT) | 1 |
| Доля безопасных отказов (SFF), не менее, % | 99 |
| Средняя вероятность опасного отказа по запросу (PFDavg/PTI) | 1,29×10-5 |
| Вероятность возникновения отказа за час (PFH), 1/ч | 1,49×10-10 |
| Категория останова | 0 |
Вся документация и сертификаты высылается отдельно по запросу.
