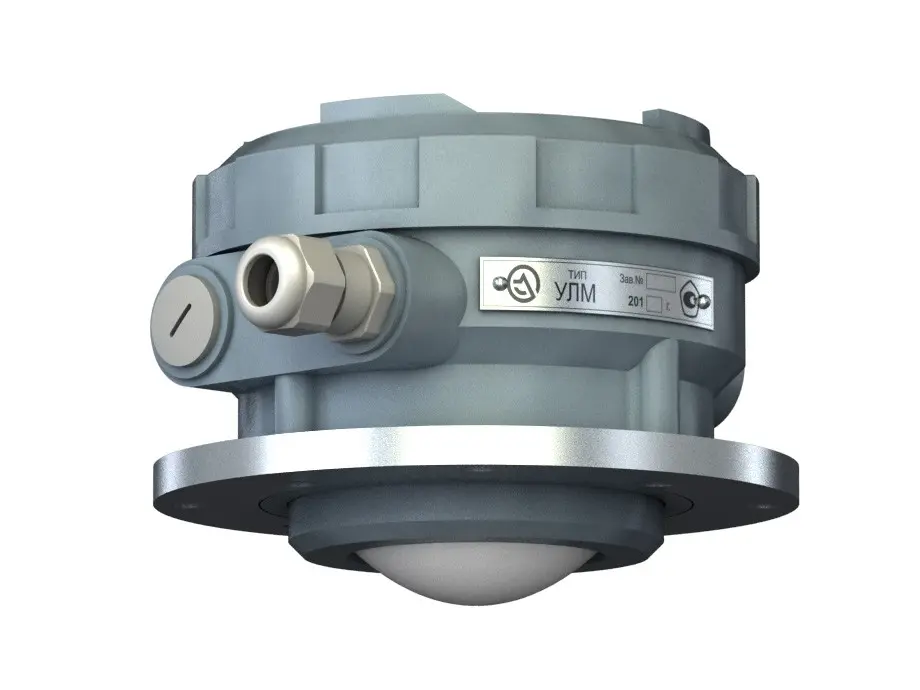

УЛМ-31А1-HF радарный уровнемер

Радарный уровнемер УЛМ-31А1-HF — это современный промышленный прибор для бесконтактного измерения уровня жидкостей и сыпучих материалов в технологических ёмкостях. Уровнемер эффективно используется для контроля уровня цемента, щебня, песка, зерна, порошкообразных материалов, а также различных жидкостей, включая химически агрессивные продукты.

Завод-изготовитель несёт гарантию полного соответствия уровнемера УЛМ-31А1-HF заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип работы радарного уровнемера УЛМ-31А1-HF

УЛМ-31А1-HF относится к приборам радиолокационного типа. Принцип его работы основан на излучении электромагнитных волн в диапазоне 120–140 ГГц и приёме отражённого сигнала от поверхности продукта. По времени прохождения сигнала вычисляется расстояние до контролируемой среды и, соответственно, уровень заполнения ёмкости.

Использование сверхвысокой частоты позволяет формировать узкий измерительный луч (около 2°), что минимизирует влияние внутренних конструкций резервуаров, неровностей стенок, мешалок и других технологических элементов. Такой подход обеспечивает точное измерение уровня даже при наличии пыли, пара, конденсата и вибраций.

Особенности конструкции

Корпус уровнемера изготавливается из алюминия с анодированным защитным слоем и порошковым лакокрасочным покрытием либо из прочного пластика. Устройство имеет степень пылевлагозащиты IP65, что обеспечивает надёжную работу в промышленных условиях.

Элементы конструкции, находящиеся в контакте с рабочей средой резервуара, выполнены из фторопласта-4 (PTFE) и нержавеющей стали, устойчивых к коррозии и агрессивным веществам. При необходимости уровнемер может быть полностью отделён от внутреннего объёма ёмкости с помощью дополнительной радиопрозрачной прокладки из фторопласта (PTFE) или керамики.

В конструкции уровнемера УЛМ-31А1-HF применяется фторопластовая линза, защищающая антенну от воздействия агрессивных сред и механических загрязнений. Материал линзы устойчив к химическим веществам и абразивному воздействию сыпучих продуктов, что повышает срок службы прибора и снижает требования к обслуживанию.

Преимущества радарного уровнемера УЛМ-31А1-HF

Основным преимуществом модели является сочетание сверхвысокой рабочей частоты и узкого измерительного луча. Это позволяет использовать уровнемер для точного измерения уровня сыпучих материалов с неровной поверхностью и низкой отражающей способностью.

УЛМ-31А1-HF демонстрирует стабильность измерений при изменении температуры, давления и состава продукта. Прибор не зависит от плотности среды и её электрических характеристик, что делает его универсальным решением для различных отраслей промышленности.

Встроенные релейные выходы позволяют напрямую интегрировать уровнемер в системы автоматизации и сигнализации. Поддержка стандартных промышленных протоколов Modbus и HART обеспечивает совместимость с большинством систем АСУ ТП и контроллеров.

Отдельным преимуществом является возможность Bluetooth-настройки, которая значительно упрощает ввод прибора в эксплуатацию и последующую конфигурацию. Инженер может выполнять настройку параметров и диагностику без вскрытия корпуса и без физического подключения кабеля.

Хранение данных и диагностика

УЛМ-31А1-HF оснащён функциями хранения градуировок и журналов аварийных событий. В памяти прибора сохраняются параметры настройки, история изменений и данные о нештатных ситуациях. Сохранение отладочных и диагностических данных обеспечивает возможность удалённой настройки и поверки уровнемера без необходимости его демонтажа с резервуара. Наличие встроенной самодиагностики позволяет своевременно выявлять отклонения в работе измерительного канала и предотвращать ошибки измерения уровня.

Простота монтажа и эксплуатации

В зависимости от условий заказа уровнемеры серии УЛМ поставляются с различными монтажными (переходными) фланцами, соответствующими требованиям стандартов ГОСТ, DIN, ANSI и другим нормативам. Тип и исполнение фланца указываются при оформлении заказа с учётом особенностей установки на объекте.

Сферы применения радарного уровнемера УЛМ-31А1-HF

• производство строительных материалов;
• горно-рудная промышленность;
• целлюлозно-бумажная и деревообрабатывающая отрасли;
• энергетика;
• агропромышленный комплекс;
• химическая и пищевая промышленность.
