Серийно производимый электромагнитный расходомер-счётчик ЭЛЕМЕР-РЭМ-2 420П — это современное высокотехнологичное оборудование, разработанное специально для снятия точных показаний расхода различных пищевых жидкостей (молоко, питьевая вода, соки, пиво и др.) в условиях строгих санитарных требований.
Главное преимущество расходомеров ЭЛЕМЕР-РЭМ-2 420П — гигиеническое исполнение, соответствующее стандартам пищевой промышленности. Быстроразъёмные соединения DIN 32676 Clamp и DIN 11851 («молочная муфта») позволяют легко встраивать приборы в любые технологические линии, обеспечивая при этом простоту монтажа, демонтажа и санитарной обработки оборудования.
Конструктивные элементы, контактирующие со средой, выполнены из нержавеющей стали и фторопласта, что гарантирует химическую стойкость, отсутствие коррозии и долговечность даже при длительной эксплуатации. Электроды могут быть изготовлены из нержавеющей стали или хастеллоя для работы с агрессивными средами.
Расходомеры ЭЛЕМЕР-РЭМ-2 420П выпускаются в корпусах разного типоразмера DN 15…150 мм, что позволяет подобрать оптимальное решение под любые производственные задачи. Рабочее давление достигает 2,5 МПа, а температурный диапазон измеряемой среды — от –40 до +150 °С. Погрешность измерения составляет всего ±0,15…0,5%.
Приборы поддерживают аналоговый выход 4…20 мА с цифровым протоколом HART v.7, а также 2 программируемых дискретных выхода (частотный, импульсный или релейный), что делает их совместимыми с современными системами автоматизации. За счёт наличия ЖК-индикатора и поворотного экрана с сенсорным управлением обеспечивается удобство настройки и эксплуатации.
Оборудование демонстрирует исключительную устойчивость к воздействию пыли и влаги благодаря классу защиты IP67/IP68. Повысить безопасность использования позволяют дополнительные функции: встроенная система самодиагностики и опциональное оснащение детектором пустой трубы.
| Характеристика | Модификация | |
|---|---|---|
| Компактное | Раздельное | |
| Внешний вид |
|
|
| Характеристика первичного преобразователя (ППР) | ||
| Присоединение к процессу | DIN 32676 Clamp | DIN 11851 «Молочная муфта» |
|
|
|
| Типоразмерный ряд DN | 15…150 мм | |
| Давление среды PN | 1,6 МПа; 2,5 МПа | |
| Диапазоны измерения расхода | минимальный (1:20); стандартный (1:100) | |
| Пределы допускаемой относительной погрешности измерения | ±0,15%; ±0,2%; ±0,5% | |
| Температура среды | –40…+150 °С | |
| Футеровка | фторопласт Ф-4 | |
| Электрод | нержавеющая сталь (12Х18Н10Т); хастеллой (ХН65МВУ) | |
| Характеристика вторичного преобразователя расхода (ВПР) | ||
| Вариант исполнения вторичного преобразователя расхода (ВПР) | ВПР-02Н | |
|
||
| Индикация | ЖК-индикатор 132×64 точки, 1,7" (40×23 мм) или без индикации | |
| Выходной аналоговый канал | 4…20 мА (HART) + NAMUR NE43 | |
| Выходные каналы дискретные |
|
|
| Тип цифрового протокола | HART | |
| Интерфейс | – | |
| Электропитание |
|
|
| Конфигурирование |
|
|
| Подключение для настройки и конфигурирования | к токовому выходу через HART-модем HM-20/U2 | |
| Архивация | – | |
| Номинальный диаметр DN, мм | Наибольший расход Qнаиб, м3/ч |
Переходный расход Qпм, м3/ч (1:20) |
Переходный расход Qпс, м3/ч (1:100) |
|---|---|---|---|
| Наилучший доступный предел допускаемой относительной погрешности измерения объемного расхода для данного нижнего предела измерения | |||
| ±0,15% | ±0,2% | ||
| 15 | 6,5 | 0,325 | 0,065 |
| 20 | 12 | 0,6 | 0,12 |
| 25 | 18 | 0,9 | 0,18 |
| 32 | 30 | 1,5 | 0,30 |
| 40 | 46 | 2,3 | 0,45 |
| 50 | 72 | 3,6 | 0,72 |
| 65 | 120 | 6 | 1,20 |
| 80 | 182 | 9,1 | 1,80 |
| 100 | 284 | 14,2 | 2,80 |
| 125 | 443 | 22,15 | 4,30 |
| 150 | 650 | 32,5 | 6,50 |
| Вид | Группа | ГОСТ | Диапазон температуры окружающего воздуха при эксплуатации, °С |
|---|---|---|---|
| — | C2 | Р 52931-2008 | –40…+70 |
| — | C3 | –25…+70 | |
| T3 | — | 15150-69 | –25…+70 |
| УХЛ.1.1 | — | –25…+70 | |
| УХЛ.3.1 | — | –25…+70 |
| Наименование характеристики | Значение |
|---|---|
| Применение | измерение расхода пищевых жидкостей |
| Соответствие с санитарными требованиями | Гигиеническое быстроразъемное присоединение к процессу |
| Материал конструкции первичного преобразователя и элементов присоединения к процессу | нержавеющая сталь без окраски |
| Типоразмерный ряд DN | 15…150 мм |
| Давление среды PN | 1,6 МПа; 2,5 МПа |
| Присоединение к процессу |
DIN 32676 Clamp; DIN 11851 «Молочная муфта» |
| Материалы проточной части, контактирующие со средой: |
фторопластовая футеровка; электроды из нержавеющей стали или хастеллоя |
| Пределы допускаемой относительной погрешности измерения: | ±0,15%; ±0,2%; ±0,5% |
| Температура среды | –40…+150 °С |
| Вид корпуса | Компактное (моноблок) или раздельное (длина межблочного кабеля до 100 м) исполнени |
| Индикатор | с ЖК-индикатором или без индикации |
| Особенности экрана | Поворотный экран, экранное меню с возможностью конфигурации прибора посредством емкостных кнопок |
| Выходные сигналы |
аналоговый выход 4…20 мА с цифровым протоколом HART v.7; 2 дискретных настраиваемых выхода: частотный 0…10000 Гц или импульсный; импульсный или релейный |
| Напряжение питания | =24 В; ~127 В; ~220 В (=220 В); |
| Пылевлагозащита | IP67, IP68 (для первичного преобразователя) |
| Климатическое исполнение | –40…+70 °C |
| Поддержка стандарта NAMUR | есть |
| Самодиагностика прибора | встроена |
| Возможность заказа опций | - обнаружения пустой трубы (для типоразмерного ряда от DN 50 до DN 150) |
| Средняя наработка на отказ | не менее 150 000 часов |
| Средний срок службы | не менее 15 лет |
| Гарантийный срок эксплуатации |
24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию |
| Межповерочный интервал | 5 лет |

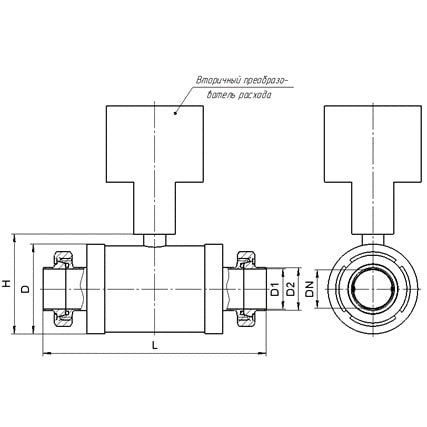

| DN, мм | PN, МПа | D, мм | Н, мм | L, мм | D1, мм | D2, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 15 | 4,0 | 55 | 67 | 167 | 16 | 19 | 5 |
| 20 | 4,0 | 65 | 77 | 176 | 20 | 23 | 5,5 |
| 25 | 4,0 | 76 | 88 | 202 | 26 | 29 | 6 |
| 32 | 4,0 | 86 | 98 | 236 | 32 | 35 | 6,5 |
| 40 | 2,5 | 94 | 108 | 248 | 38 | 41 | 7,5 |
| 50 | 2,5 | 111 | 123 | 276 | 50 | 53 | 9 |
| 65 | 2,5 | 130 | 142 | 292 | 66 | 70 | 11 |
| 80 | 2,5 | 146 | 158 | 362 | 81 | 85 | 14 |
| 100 | 2,5 | 166 | 178 | 400 | 100 | 104 | 18 |
| 125 | 1,6 | 194 | 206 | 364 | 125 | 129 | 21 |
| 150 | 1,6 | 222 | 234 | 370 | 150 | 154 | 24 |
| DN, мм | PN, МПа | D, мм | Н, мм | L, мм | D1, мм | D2, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 15 | 2,5 | 55 | 67 | 174,4 | 16 | 19 | 5 |
| 20 | 2,5 | 65 | 77 | 179,4 | 20 | 23 | 5,5 |
| 25 | 2,5 | 76 | 88 | 203,4 | 26 | 29 | 6 |
| 32 | 2,5 | 86 | 98 | 223,4 | 32 | 35 | 6,5 |
| 40 | 2,5 | 94 | 108 | 233,4 | 38 | 41 | 7,5 |
| 50 | 1,6 | 111 | 123 | 253,3 | 50 | 53 | 9 |
| 65 | 1,6 | 130 | 142 | 279,4 | 66 | 70 | 11 |
| 80 | 1,0 | 146 | 158 | 329,4 | 81 | 85 | 14 |
| 100 | 1,0 | 166 | 178 | 339,4 | 100 | 104 | 18 |
| 125 | 1,0 | 194 | 206 | 339,4 | 125 | 129 | 21 |
| 150 | 1,0 | 222 | 234 | 337,4 | 150 | 154 | 24 |
Вся документация и сертификаты высылается отдельно по запросу.
