ПК-3 пульт контрольный

Серийно выпускаемый пульт контрольный ПК-3 предназначен для эксплуатации исключительно в составе систем автономного контроля загазованности серии СГК. Устройство обеспечивает диспетчеру возможность дистанционного мониторинга состояния оборудования, установленного на объекте.

Завод-изготовитель несёт гарантию полного соответствия пульта ПК-3 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Пульт ПК-3 позволяет централизованно контролировать работу датчиков и исполнительных устройств, своевременно получать информацию о возникновении аварийных ситуаций и принимать необходимые меры. Устройство ориентировано на применение в котельных, теплогенераторных, производственных и других помещениях, где требуется постоянный контроль загазованности.

Конструкция прибора предусматривает 9 светодиодных индикаторов, обеспечивающих наглядную индикацию режимов работы и аварийных состояний. Дополнительно пульт контрольный ПК-3 оснащён встроенной звуковой сигнализацией. При возникновении тревожной ситуации световая и звуковая индикация срабатывают одновременно, что повышает оперативность реагирования персонала и снижает риск пропуска критического события.

Функциональные кнопки управления расширяют возможности устройства. Кнопка «Сброс» предназначена для возврата пульта и подключённой системы в исходное рабочее состояние после устранения причины аварии. При выполнении сброса происходит кратковременное включение всех светодиодных индикаторов и подаётся звуковой сигнал, что подтверждает корректность выполнения команды и работоспособность индикации.

Кнопка «Звук/Клапан» выполняет сразу несколько задач. В аварийном режиме она позволяет отключить звуковое оповещение, не влияя на световую индикацию. При длительном нажатии более 5 секунд обеспечивается экстренное перекрытие газопровода с помощью электромагнитного клапана КЗГЭМ, если он подключён к системе. Это решение позволяет оперативно локализовать потенциально опасную ситуацию. Также на панели предусмотрена индикация состояния «Неисправность», информирующая о сбоях в работе системы.

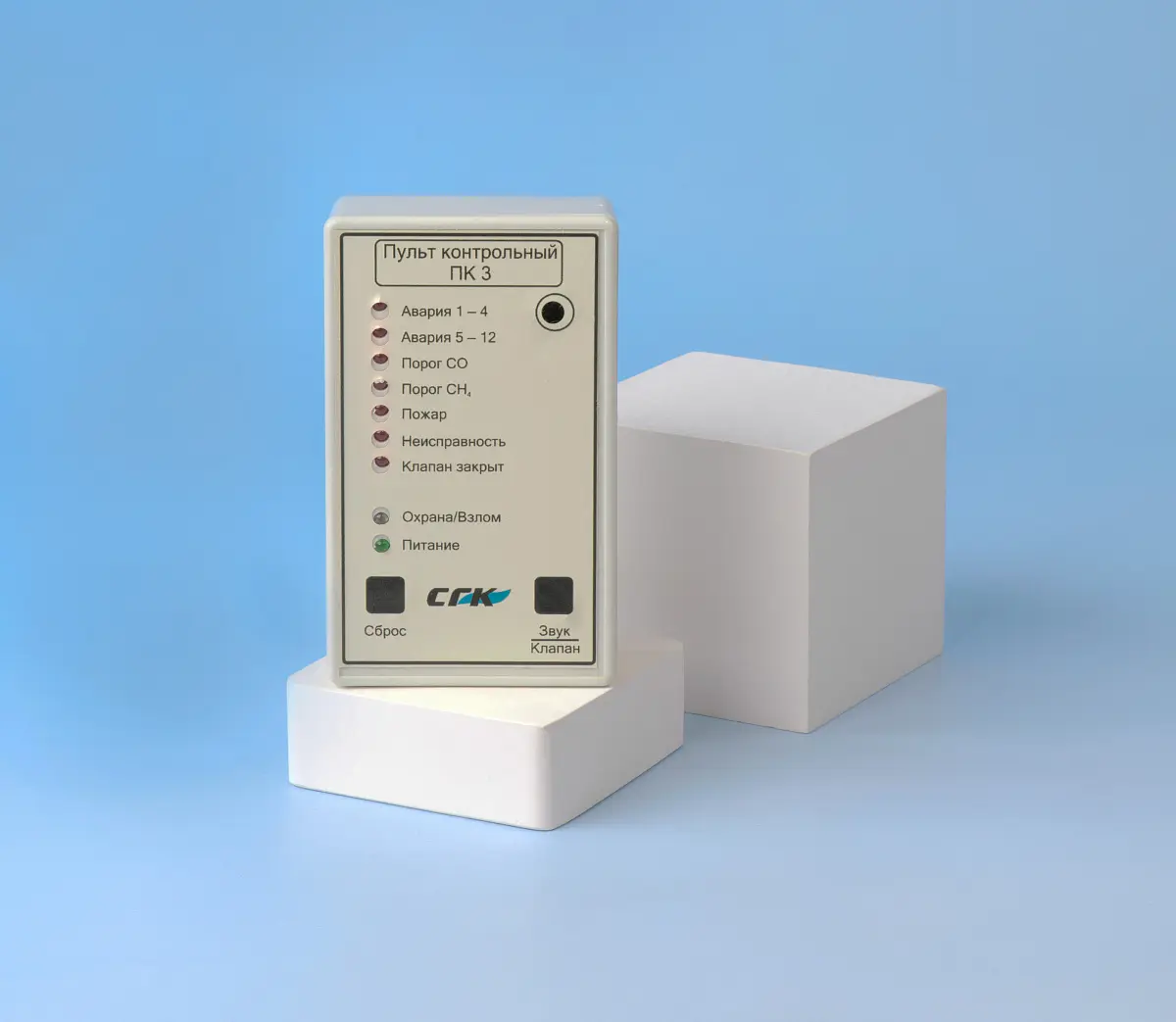

Внешний вид ПК-3

1. Индикаторы.
2. Кнопка «Сброс».
3. Кнопка «Звук».

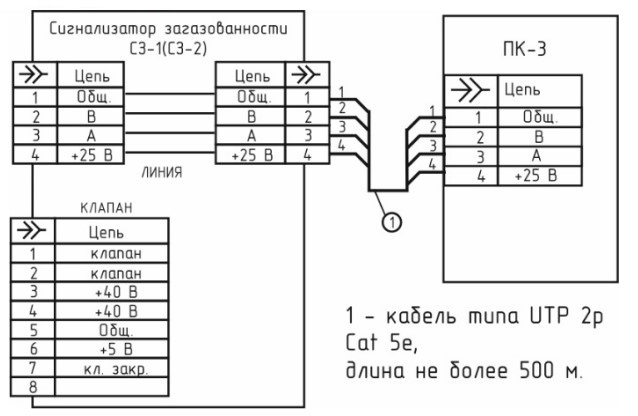

Схема соединения ПК-3 и сигнализаторов загазованности системы автономного контроля загазованности серии СГК.
