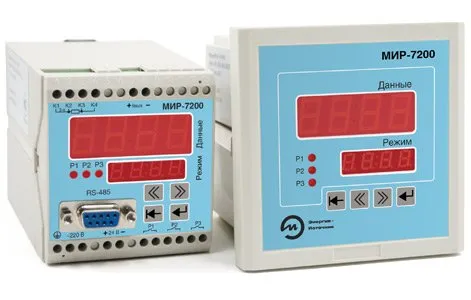

Измеритель-регулятор многофункциональный МИР-7200 предназначен для измерения, преобразования, отображения и передачи данных от аналоговых датчиков, применяемых в системах промышленной автоматизации и КИПиА. Устройство используется для работы с датчиками расхода, давления, уровня, температуры и другими преобразователями физических величин, формирующими аналоговый выходной сигнал. Благодаря универсальности применения измеритель МИР-7200 эффективно интегрируется в действующие системы управления технологическими процессами без необходимости использования дополнительного оборудования.
Многофункциональный прибор поддерживает работу со всеми типами датчиков с аналоговым выходом, что позволяет использовать его на различных объектах промышленности и инженерной инфраструктуры. Регулятор МИР-7200 обеспечивает стабильный приём, обработку и передачу измерительной информации, повышая надёжность контроля параметров технологического процесса. Встроенный четырёхразрядный семисегментный индикатор обеспечивает удобную визуализацию текущих значений, а гибкая система настройки позволяет адаптировать устройство под конкретные условия эксплуатации.
Одним из преимуществ прибора является возможность сигнализации превышения заданных пороговых значений измеряемого параметра. Это позволяет своевременно реагировать на отклонения технологических режимов и предотвращать аварийные ситуации. Дополнительно измеритель МИР-7200 поддерживает функции релейного регулирования, что делает устройство эффективным элементом автоматизированных систем управления оборудованием и инженерными коммуникациями.
Для интеграции в современные системы диспетчеризации и удалённого мониторинга предусмотрены интерфейсы RS-232 и RS-485 с поддержкой протокола Modbus RTU. Регулятор МИР-7200 позволяет выполнять удалённое конфигурирование, обмен технологическими данными и оперативную настройку параметров без непосредственного доступа к оборудованию. Это особенно важно для распределённых объектов и производственных площадок с большим количеством измерительных каналов.
Исполнение DIN отличается расширенным температурным диапазоном эксплуатации от −60 до +60 °С, что позволяет использовать прибор в тяжёлых климатических условиях, на открытых производственных площадках и удалённых объектах. Высокая устойчивость к внешним воздействиям обеспечивает стабильную работу оборудования в условиях промышленной эксплуатации.
| Основные технические характеристики | |
|---|---|
| Параметр | Значение |
| Общие характеристики и конструктивное исполнение | |
| Конструктивное исполнение | DIN — пластмассовый корпус с установкой на рейку DIN или на стену |
| 01 — пластмассовый корпус для монтажа в щит 85×85 мм | |
| Диапазон напряжения питания | переменного тока 85...265 В (для исполнений DIN, 01, 02) |
| постоянного тока 12...36 В (для исполнения 03) | |
| Частота напряжения питания переменного тока, Гц | 49,5...50,5 |
| Мощность, потребляемая от сети | переменного тока не более 6,5 В·А |
| постоянного тока не более 7 Вт | |
| Масса, кг | не более 0,4 (для исполнений DIN, 01) |
| не более 1,0 (для исполнений 02, 03) | |
| Технические характеристики канала измерения | |
| Входное сопротивление канала измерения при подключении источника унифицированного сигнала тока, Ом | 50 |
| Входное сопротивление канала измерения при подключении источника напряжения, кОм | не менее 100 |
| Схема подключения термопреобразователей сопротивления | 2-х, 3-х, 4-х проводная |
| Длина линии подключения термопреобразователей сопротивления при сопротивлении линии не более 15 Ом, м | не более 100 |
| Длина линии подключения термопар при сопротивлении линии (термоэлектродный кабель) не более 100 Ом, м | не более 20 |
| Длина линии подключения унифицированного сигнала постоянного напряжения при сопротивлении линии не более 5 Ом, м | не более 100 |
| Технические характеристики аналогового выхода | |
| Функциональная зависимость величины выходного сигнала силы постоянного тока от входного измеряемого параметра (выбирается пользователем) | линейная, корнеизвлекающая |
| Пределы допускаемой основной приведенной погрешности корнеизвлечения, % | ± 0,1 |
| Сопротивление нагрузки токового выхода для диапазона 0...5 мА, Ом | не более 1500 |
| Сопротивление нагрузки токового выхода для диапазона 4...20 мА, 0...20 мА, Ом | не более 400 |
| Токовый выход может использоваться в качестве источника стабильного тока в диапазоне 0...20 мА, задаваемого с точностью 0,01 мА (режим фиксированного тока). | |
| Технические характеристики встроенного источника питания | |
| Выходное напряжение, В | 24 |
| Отклонение выходного напряжения, % | не более 0,2 |
| Амплитуда пульсации выходного напряжения, В | не более 0,1 |
| Максимальный ток нагрузки, мА | 26 |
| Ток срабатывания защиты, мА | не более 40 |
| Ток короткого замыкания, мА | не более 20 |
| Изменение выходного напряжения, вызванное изменением температуры окружающего воздуха, % | не более 0,1 |
| Изменение выходного напряжения, вызванное воздействием вибрации, % | не более 0,2 |
| Технические характеристики интерфейсов RS-485 и RS-232 | |
| Скорости обмена по интерфейсам, Кбит/с (выбирается пользователем) | 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 |
| Диапазон сетевых адресов (выбирается пользователем) | 1...255 |
| Протокол обмена | MODBUS RTU |
| Длина кабеля, м | интерфейс RS-485: не более 1200 |
| интерфейс RS-232: не более 10 | |
|
Для работы в качестве оконечного устройства имеется встроенное нагрузочное сопротивление 120 Ом (за исключением исполнения 02, 03). Имеется возможность подключения измерителя-регулятора с интерфейсом RS-485 непосредственно к ПК через интерфейс USB при помощи преобразователя интерфейсов Эни-402. Рекомендации по разводке сети RS-485. |
|
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −10...+50 (для основных исполнений) −60...+60 для исполнения DIN с пять каналами коммутации |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| IP54 для исполнений 01 и 02 со стороны лицевой панели | |
| IP56 для исполнений 03 со стороны лицевой панели | |
| Тип первичного преобразователя (датчика) | Условное обозначение | Диапазон измерений, °С | Диапазон изменений сопротивления преобразователя по НСХ, Ом2) | δц1), % | δт1), % |
|---|---|---|---|---|---|
| Термопреобразователи сопротивления | |||||
| 50М, R100 / R0 = 1,42603) α = 0,004284) |
Cu65 | -50...+200 | 39,35...92,62 | ± 0,2 | ± 0,25 |
| 53М, R100 / R0 = 1,4280 α = 0,00428 |
Cu63 | 41,71...98,17 | |||
| 100М, R100 / R0 = 1,4260 α = 0,00426 |
Cu61 | 78,70...185,20 | |||
| 50М, R100 / R0 = 1,4280 α = 0,00428 |
Cu85 | 39,23...92,80 | |||
| 53М, R100 / R0 = 1,4280 α = 0,00428 |
Cu83 | 41,58...98,37 | |||
| 100М, R100 / R0 = 1,4280 α = 0,00428 |
Cu81 | 78,46...185,60 | |||
| 50П, R100 / R0 = 1,3910 α = 0,00391 |
Pt50 | -50...+600 | |||
| 100П, R100 / R0 = 1,3910 α = 0,00391 |
Pt100 | ||||
| Pt100, R100 / R0 = 1,3850 α = 0,00385 |
Ptb1 | ||||
| Термоэлектрические преобразователи | |||||
| ТЖК (J)5) | FC | -50...+1100 | -2,431...+63,792 | ± 0,56) | ± 0,76) |
| ТХК (L) | HE | -50...+600 | -3,005...+49,108 | ||
| ТХА (K) | HA | -50...+1300 | -1,889...+52,410 | ||
| ТПП (S) | PP | 0...1700 | 0,000...+17,947 | ||
| ТПР (B) | Pr | 300...1800 | 0,431...+13,591 | ||
| ТВР (A-1) | BP | 0...2500 | 0,000...+33,840 | ||
| Унифицированные сигналы постоянного напряжения | |||||
| Напряжение | U20 | 0...20 | 100 | ± 0,2 | ± 0,25 |
| U50 | 0...50 | ||||
| U100 | 0...100 | ||||
| U1V | 0...1000 | ||||
| Унифицированные сигналы постоянного тока | |||||
| Ток | t05 | 0...5 | 500 | ± 0,2 | ± 0,25 |
| t420 | 4...20 | 2000 | |||
| t020 | 0...20 | 2000 | |||
| Измерение сопротивления | |||||
| Сопротивление | rr | 0...320 | 0,2 | ± 0,2 | ± 0,25 |
|
1) δц, δт — пределы основной приведенной погрешности по цифровому и токовому выходам. 2) Справочный параметр. 3) R100 и R0 — значения сопротивления из НСХ при 100 и 0 °С соответственно. 4) α — температурный коэффициент термопреобразователя сопротивления. 5) В скобках указаны типы термопар по МЭК 60584-3. 6) С учетом погрешности компенсации температуры холодного спая термопары. |
|||||
Вся документация и сертификаты высылается отдельно по запросу.
