Преобразователь ЭнИ-3310-RTD представляет собой специализированное устройство для точного измерения сигналов от термопреобразователей сопротивления (RTD) с последующим преобразованием их в унифицированный токовый сигнал 4–20 мА. Данное решение ориентировано на применение в системах промышленной автоматизации, где требуется стабильная передача температурных данных на большие расстояния без потери точности.

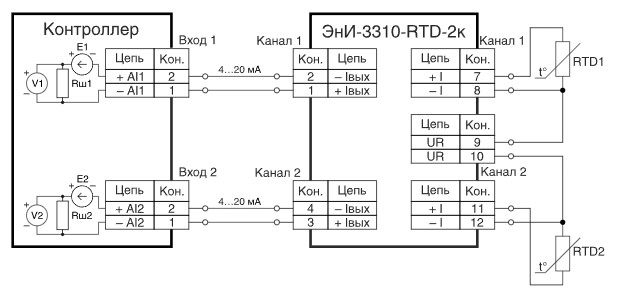

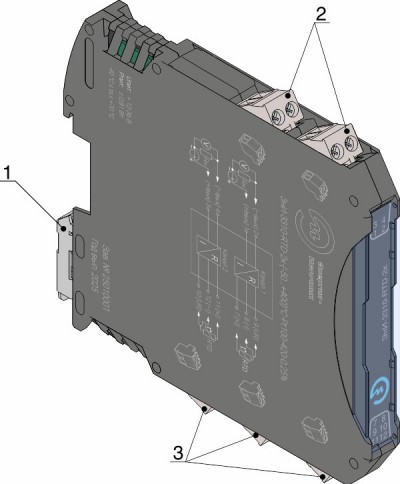

Преобразователь ЭнИ-3310-RTD обеспечивает надёжную обработку входных сигналов благодаря универсальным каналам, поддерживающим различные типы термосопротивлений. Устройство отличается компактным корпусом, предназначенным для монтажа на стандартную DIN-рейку, что упрощает интеграцию в существующие шкафы управления и снижает затраты на установку.
Ключевым преимуществом является устойчивость к промышленным условиям эксплуатации. Широкий диапазон рабочих температур позволяет использовать прибор как в отапливаемых помещениях, так и на объектах с повышенными требованиями к климатической стойкости. Питание устройства реализовано по стандартной схеме, обеспечивающей стабильную работу в составе распределённых систем управления.
Отсутствие гальванической развязки делает преобразователь ЭнИ-3310-RTD оптимальным выбором для задач, где не требуется изоляция цепей, что положительно сказывается на стоимости решения без ущерба для функциональности. При этом прибор сохраняет высокую точность преобразования и стабильность выходного сигнала, что критично для технологических процессов.




| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 12…36 |
| Потребляемая мощность на канал, Вт | не более 0,81 |
| Измерительный ток термопреобразователя сопротивления, мА | 0,8 |

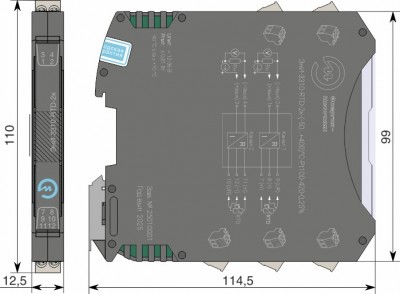

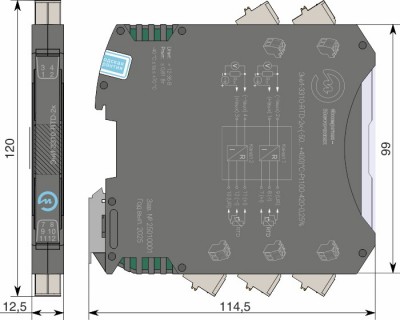

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейку NS35/7,5 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела основной приведенной погрешности), с | не более 10 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 120000 |
| Средний срок службы, лет | 12 |
| Масса преобразователя, кг | не более 0,2 |
| Температура окружающего воздуха, °С | -40…+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | C4 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| Тип первичного преобразователя | Диапазон преобразования температуры, °C | γ¹, % | R100/R0², α³ |
|---|---|---|---|
| 50М | -60…+160, -60…+180, -50…+50, -50…+70, -50…+100, -50…+120, -50…+150, -50…+180, -50…+190, -50…+200, -40…+50, -40…+80, -25…+80, 0…50, 0…80, 0…100, 0…120, 0…150, 0…160, 0…180, 0…200, 50…150, 50…200 | ± 0,25 ± 0,50 |
1,428 / 0,00428 |
| 100М | -65…+90, -50…+50, -50…+55, -50…+70, -50…+80, -50…+85, -50…+100, -50…+105, -50…+120, -50…+150, -50…+180, -50…+200, -40…+80, -40…+85, -40…+100, -30…+80, -30…+150, -25…+80, 0…50, 0…60, 0…90, 0…95, 0…100, 0…150, 0…180, 0…200, 5…80, 50…150, 65…90, 65…95, 80…120 | 1,391 / 0,00391 | |
| 50П | -50…+50, -50…+150, -50…+180, -50…+600, 0…50, 0…100, 0…150, 0…200, 0…300, 0…400, 0…500 | 1,391 / 0,00391 | |
| 100П | -70…+60, -50…+50, -50…+85, -50…+100, -50…+150, -50…+180, -50…+200, -50…+300, -50…+400, -50…+450, -50…+500, -50…+600, -40…+40, -30…+30, -30…+60, -25…+80, -20…+80, 0…50, 0…100, 0…150, 0…180, 0…200, 0…250, 0…300, 0…350, 0…400, 0…450, 0…500, 0…600 | 1,391 / 0,00391 | |
| Pt100 | -60…+100, -60…+200, -60…+250, -60…+400, -50…+50, -50…+60, -50…+80, -50…+85, -50…+100, -50…+120, -50…+150, -50…+180, -50…+200, -50…+250, -50…+300, -50…+400, -50…+500, -50…+600, -40…+40, -40…+50, -40…+70, -40…+80, -40…+85, -40…+120, -35…+100, -30…+50, -30…+80, -30…+100, -25…+50, -25…+80, -20…+50, -20…+80, 0…50, 0…80, 0…90, 0…100, 0…105, 0…115, 0…120, 0…150, 0…180, 0…200, 0…250, 0…300, 0…350, 0…400, 0…450, 0…500, 0…600, 5…55 | 1,385 / 0,00385 | |
| Дополнительные метрологические характеристики | |||
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10 °C, не превышает, % — для преобразователей с пределами основной приведенной погрешности ± 0,25 % | ± 0,25 | ||
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10 °C, не превышает, % — для преобразователей с пределами основной приведенной погрешности ± 1,0 % | ± 0,45 | ||
| Дополнительная погрешность, вызванная изменением напряжения источника питания, не превышает, %, от диапазона изменения выходного сигнала при минимальном сопротивлении нагрузки | ± 0,1 | ||
| Дополнительная погрешность, вызванная изменением сопротивления нагрузки от максимального до половины максимального значения, не превышает, %, от диапазона изменения выходного сигнала | ± 0,1 | ||
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела основной приведенной погрешности), с | не более 10 | ||
| Примечания | |||
|
¹) γ — предел допускаемой основной приведенной погрешности. ²) R100 и R0 — значения сопротивления из НСХ при 100 и 0 °C соответственно. ³) α — температурный коэффициент термопреобразователя сопротивления. По согласованию возможно изготовление преобразователей с отличными от указанных диапазонов преобразования температуры. Для преобразователей, работающих с термопреобразователями сопротивления 100М, 100П, Pt100, минимально возможный диапазон должен быть не менее 50 °C для погрешности ± 0,25 %; для преобразователей, работающих с термопреобразователями сопротивления 50М, 50П, минимально возможный диапазон должен быть не менее 100 °C для погрешности ± 0,25 %. |
|||
Вся документация и сертификаты высылается отдельно по запросу.
