Преобразователь ЭнИ-3321-RTD/TC — это современное решение для точного измерения и преобразования сигналов в системах промышленной автоматизации. Устройство разработано для универсального применения и обеспечивает стабильную передачу данных от различных типов датчиков в удобный для обработки формат.
Основное назначение прибора — работа с широким спектром входных сигналов. Преобразователь ЭнИ-3321-RTD/TC принимает сигналы от термопреобразователей сопротивления (RTD), термопар (TC), потенциометров, а также выполняет измерение напряжения постоянного тока и электрического сопротивления. Далее полученные данные преобразуются в унифицированные выходные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряжения (0–5 В, 1–5 В), что делает устройство совместимым с большинством систем управления и контроллеров.
Ключевое преимущество преобразователя ЭнИ-3321-RTD/TC — 1 универсальный канал, способный обрабатывать различные типы входных сигналов без необходимости замены оборудования. Это существенно упрощает проектирование и модернизацию систем. Высокая точность преобразования гарантирует достоверность данных даже в условиях промышленного воздействия.
Дополнительную функциональность обеспечивает встроенное реле управления, позволяющее реализовать двухпозиционное регулирование. Это особенно важно для задач поддержания заданных параметров технологического процесса. Гальваническая развязка входов и выходов повышает безопасность эксплуатации и защищает оборудование от помех и скачков напряжения.
Настройка устройства выполняется через современный интерфейс USB Type-C, что упрощает ввод в эксплуатацию и обслуживание. На передней панели предусмотрена индикация состояния и уровня сигнала, обеспечивающая удобный визуальный контроль работы прибора.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт | не более 2,5 |
| Измерительный ток термопреобразователя сопротивления, мА | 0,42 |
| Сопротивление входной цепи при подключении источника унифицированного сигнала напряжения, кОм | не менее 100 |
| Длина линии связи с термопреобразователями сопротивления при сопротивлении линии не более 15 Ом, м | не более 100¹ |
| Максимальное сопротивление каждого провода для подключения термопреобразователя сопротивления, Ом | не более 50 |
| Длина линии связи с термопарами при сопротивлении линии (термоэлектродный кабель) не более 100 Ом, м | не более 20¹ |
| Длина линии связи с источниками унифицированного сигнала постоянного напряжения при сопротивлении линии не более 5 Ом, м | не более 100¹ |
| Активные выходные цепи преобразователей с токовым сигналом 0...20 мА, 4...20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 0,45 |
| Активные выходные цепи преобразователей с токовым сигналом 0...5 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 1,8 |
| Сопротивление нагрузки активных выходных цепей преобразователей с сигналами напряжения 0...5 В, 1...5 В должно быть, кОм | не менее 100 |
| Пассивные выходные цепи преобразователей (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В | 5...28 |
| Напряжение холостого хода на активном выходе, В | не более 12 |
| Время установления выходного сигнала преобразователей (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | 0,25...10 |
| Такт измерения, с | 0,25 |
| Электрическая прочность изоляции между входной и выходной цепью, В | 1500 |
| Электрическая прочность изоляции между входной цепью и источником питания, В | 1500 |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 |
| Сопротивление изоляции между входной и выходной цепью, МОм | не менее 40 |

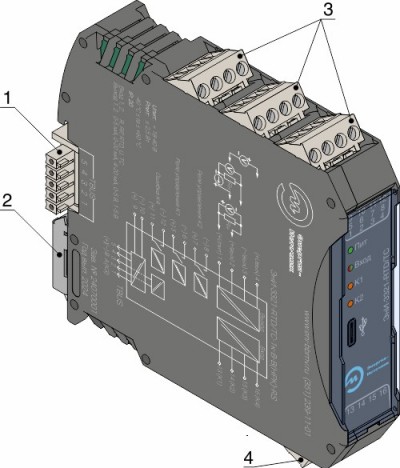

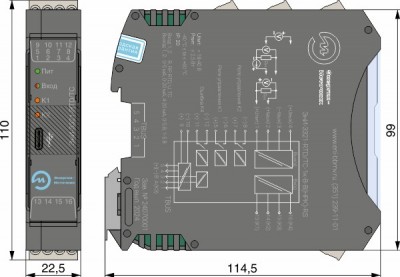

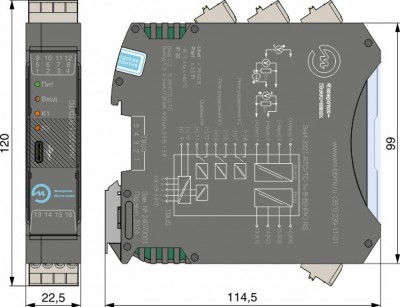

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Степень защиты по ГОСТ 14254 | IP20 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Масса преобразователя, кг | не более 0,2 |
| Характеристики интерфейса RS-485 | |
| Скорость обмена по интерфейсу, кбит/с | 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 |
| Используемые линии | A(D+), B(D-) |
| Диапазон сетевых адресов (выбирается пользователем) | 1...247 |
| Количество приборов в сети интерфейса, шт. | до 32 |
| Протокол обмена данными | MODBUS RTU |
| Длина кабеля, м | не более 1200 |
| Технические характеристики реле «Ошибка» | |
| Конфигурация контактной группы | 1 перекидной контакт типа C (SPDT) |
| Материал контактов | AgNi + Au |
| Время включения, мс | 3 |
| Время отключения, мс | 3 |
| Максимальный переменный/постоянный ток через контакты, А | 2 |
| Максимальное напряжение переменного тока на контактах, В | 250 |
| Максимальное напряжение постоянного тока через контакты, В | 220 |
| Механический ресурс срабатывания реле, циклов | 1·10⁸ |
| Электрический ресурс срабатывания реле (при максимальной нагрузке), циклов | 1·10⁵ |
| ¹) Линия связи с первичным преобразователем может быть значительно длиннее, но стоит учитывать возможность увеличения уровня внешних помех в линии, что может привести к значительному увеличению погрешности измерения. | |
Вся документация и сертификаты высылается отдельно по запросу.
