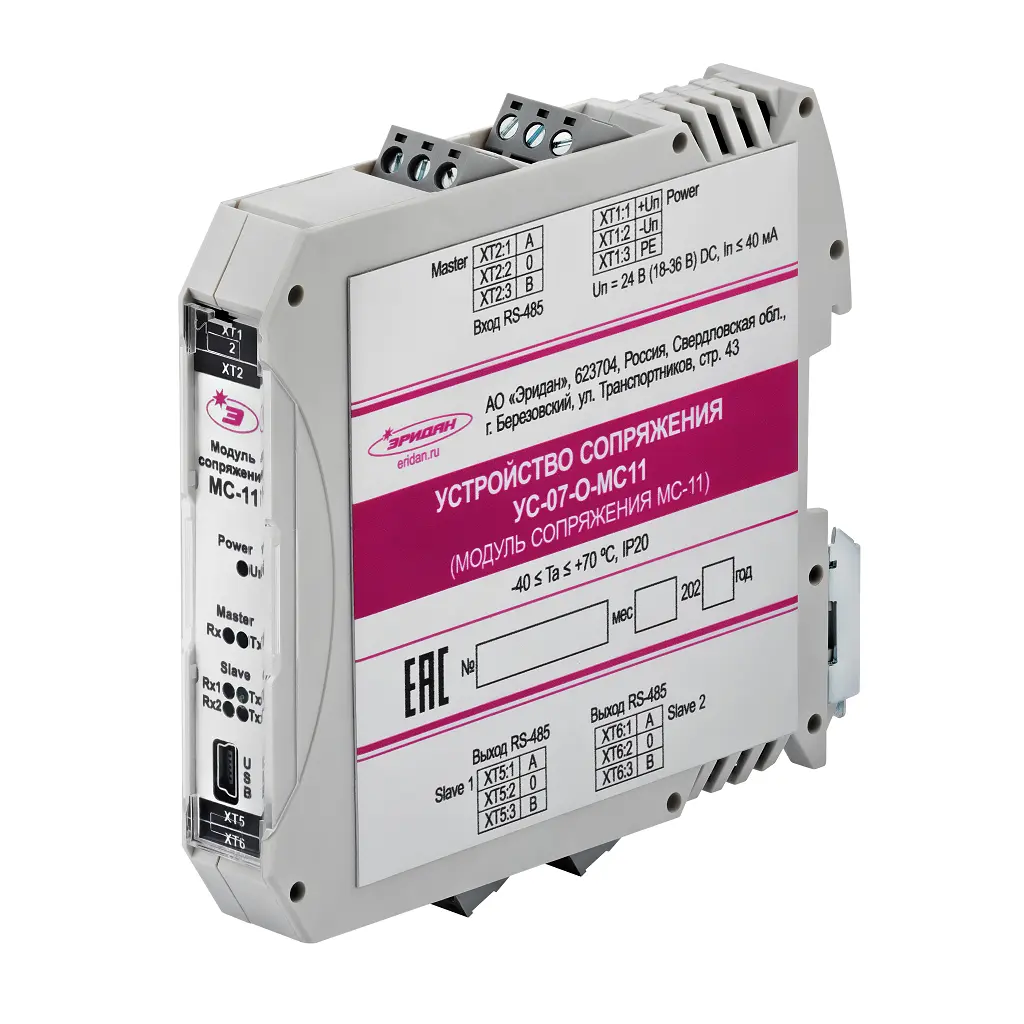

Модуль МС-11 — это микропроцессорное устройство резервирования линии связи RS-485 Modbus RTU, предназначенное для повышения надёжности обмена данными за счёт организации кольцевой топологии. Изделие применяется в составе промышленных и противопожарных систем автоматизации, где критически важна непрерывность передачи данных между контроллерами, адресными устройствами и исполнительными модулями.
Основное назначение модуля МС-11 заключается в повышении отказоустойчивости каналов Modbus RTU в системах АСУ ТП и противопожарной защиты. Устройство обеспечивает работу адресных кольцевых линий связи в соответствии с требованиями СП 484.1311500.2020, что делает его актуальным решением для объектов с повышенными требованиями к функциональной безопасности и надёжности инженерных систем.
Функциональные возможности модуля МС-11 включают резервирование кольцевой линии связи RS-485 с автоматическим переходом в режим двух радиальных ветвей при обрыве кольца. Устройство осуществляет контроль состояния линии на обрыв и короткое замыкание, снижая риск потери связи между элементами системы. Предусмотрена совместимость с изоляторами ИЗО-Ex-RS, поддерживающими адресную ёмкость Modbus RTU, что позволяет интегрировать модуль в распределённые системы с большим количеством подключённых устройств.
| Характеристики | Значения |
|---|---|
| Количество входных интерфейсов связи RS-485 (Master) | 1 |
| Количество выходных интерфейсов связи RS-485 (Slave) | 2 |
| Построение кольцевой топологии на выходных интерфейсах связи RS-485 | да |
| Контроль линии связи на обрыв и короткое замыкание | да |
| Скорость интерфейса RS-485, бит/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Количество устройств на выходных интерфейсе связи RS-485 | до 32* |
| Коммуникационный протокол | Modbus RTU |
| Напряжение питания постоянного тока, В | 18-36 |
| Номинальное напряжение, В | 24 |
| Ток потребления не более, мА | 40 |
| Гальваническая развязка по питанию, кВ | 1,5 |
| Гальваническая развязка по интерфейсу RS-485, кВ | 5 |
| Диапазон рабочих температур, без образования конденсата, °С | от -40 до +70 |
| Относительная влажность, % | 95 при 40 °С |
| Степень защиты оболочки | IP20 |
| Габаритные размеры, не более, мм | 114х108х18 |
| Масса, не более, кг | 0,2 |
| Конструктивное исполнение | корпус на Din-рейку |
| Режим работы круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
