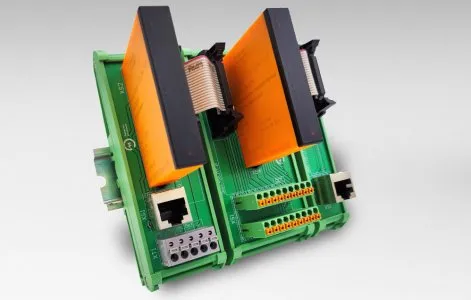

Измерительный комплекс ЭнИ-720 представляет собой современное решение для построения распределённых систем ввода/вывода и интеграции оборудования в системы промышленной автоматизации. Комплекс разработан для применения в АСУ ТП, системах диспетчеризации, производственных линиях и технологических установках, где требуется высокая скорость обмена данными, гибкость конфигурации и надёжная работа оборудования в промышленных условиях. Благодаря использованию промышленной сети EtherCAT измерительный комплекс ЭнИ-720 обеспечивает стабильную передачу данных и удобное подключение модулей ввода/вывода к верхнему уровню управления.
В состав комплекса ЭнИ-720 входят модуль питания ЭнИ-720-МП, многофункциональные измерительные преобразователи ЭнИ-720-AI, ЭнИ-720-AO, ЭнИ-720-DI, ЭнИ-720-DO, ЭнИ-720-RTD, а также терминальные платы ЭнИ-720-ПТ. Такая архитектура позволяет создавать масштабируемые распределённые системы автоматизации с оптимальной конфигурацией под конкретный технологический объект. Модульная система построения значительно упрощает модернизацию и расширение системы без полной замены оборудования.
Измерительный комплекс ЭнИ-720 поддерживает работу с различными типами сигналов: AI, AO, DI, DO и RTD. Это обеспечивает подключение широкого спектра датчиков, исполнительных механизмов и контрольно-измерительных приборов. В зависимости от модификации преобразователи позволяют коммутировать 4, 8 или 16 каналов ввода/вывода, что делает комплекс удобным как для компактных локальных систем, так и для крупных распределённых объектов. Модуль питания ЭнИ-720-МП способен одновременно обеспечивать питание до 20 преобразователей, повышая надёжность и снижая затраты на организацию электропитания.
Ключевым преимуществом комплекса ЭнИ-720 является использование интерфейса EtherCAT. Высокоскоростная промышленная сеть обеспечивает минимальные задержки передачи данных и стабильную синхронизацию оборудования в распределённых системах управления. Поддержка топологий «линия», «звезда» и «кольцо» позволяет гибко проектировать сетевую инфраструктуру с учётом особенностей объекта автоматизации.
Дополнительным преимуществом измерительного комплекса ЭнИ-720 является встроенная диагностика состояния подключённых устройств и модулей. Система позволяет оперативно выявлять неисправности, контролировать параметры работы оборудования и минимизировать время простоя. Монтаж оборудования на DIN-рейку обеспечивает удобную установку в шкафах автоматики и упрощает обслуживание системы. Компактное исполнение модулей позволяет эффективно использовать внутреннее пространство шкафов управления.
| Характеристики | Значения | |
|---|---|---|
| Характеристики терминальных плат | ||
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, кг, не более | 0,1 | |
| Характеристики модуля питания ЭнИ-720-МП | ||
| Диапазон напряжения питания постоянного тока, B | 20,4…28,8 | |
| Выходное напряжение постоянного тока, В | 3,3 | |
| Максимальный ток нагрузки, А | 3 | |
| Ток короткого замыкания, А | 4 | |
| Конструктивное исполнение | монтаж на терминальную плату | |
| Монтажные ключи | 7, 8 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, г, не более | 28 | |
| Характеристики преобразователей ЭнИ-720-DI | ||
| Максимальное коммутируемое напряжение нагрузки, В | 28,8 | |
| Максимальный ток нагрузки на канал, А | 0,5 | |
| Защита от переполюсовки | да | |
| Тип нагрузки | активная, реактивная | |
| Время включения/выключения канала, мкс | 15/300 | |
| Количество каналов | 16 | |
| Тип сигнала | NPN | PNP |
| Поддержка распределенных часов (64 бита) | да1) | |
| Ток потребления от модуля питания, мА | 145 | |
| Конструктивное исполнение | монтаж на терминальную плату | |
| Монтажные ключи | 1, 4 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, г, не более | 24 | |
| Характеристики преобразователей ЭнИ-720-AI | ||
| Диапазоны входных унифицированных сигналов1) | –10…+10 В 0…20 мА 4…20 мА |
|
Входное сопротивление — при измерении унифицированных сигналов напряжения — при измерении унифицированных сигналов тока |
10 МОм 200 Ом |
|
| Количество каналов | 4, 81) | |
| Фильтр верхних частот, кГц | 10 | |
Время преобразования, мкс: — для четырехканального исполнения — для восьмиканального исполнения |
200 400 |
|
| Основная приведенная погрешность, % | 0,1 | |
| Поддержка распределенных часов (64 бита) | да | |
| Ток потребления от модуля питания, мА | 165 | |
| Конструктивное исполнение | монтаж на терминальную плату | |
| Монтажные ключи | 1, 5 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, г, не более | 25 | |
Характеристики преобразователей ЭнИ-720-AО |
||
| Диапазоны выходных унифицированных сигналов1) | –10…+10 В 0…20 мА 4…20 мА |
|
Сопротивление нагрузки: |
|
|
| Количество каналов | 4 | |
| Время преобразования, мкс | 200 | |
| Основная приведенная погрешность, % | 0,1 | |
| Поддержка распределенных часов (64 бита) | да | |
| Ток потребления от модуля питания, мА | 165 | |
| Конструктивное исполнение | монтаж на терминальную плату | |
| Монтажные ключи | 1, 7 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, г, не более | 0,25 | |
Характеристики преобразователей ЭнИ-720-RTD |
||
| Типы термосопротивлений | Pt100, Pt1000, Ni100 | |
| Количество каналов | 4 | |
| Схема подключения | 3-х проводная схема | |
| Разрядность АЦП, бит | 16 | |
Диапазон измерения, °C: — Pt100, Pt1000 — Ni100 |
–60…+250 |
|
| Измерительный ток, мА, не более | 0,5 | |
| Время преобразования, мс | 2…800 | |
| Разрешающая способность, °C | 0,1 | |
Абсолютная погрешность, °C: — Pt100, Pt1000 — Ni100 |
1,5 |
|
| Фильтр верхних частот, кГц | 10 | |
| Поддержка распределенных часов (64 бита) | нет | |
| Ток потребления от модуля питания, мА | 165 | |
| Конструктивное исполнение | монтаж на терминальную плату | |
| Монтажные ключи | 1, 5 | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, г, не более | 0,25 | |
| Условия эксплуатации | ||
| Температура окружающего воздуха, °С | −25...+60 | |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 | |
| Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 | III | |
Вся документация и сертификаты высылается отдельно по запросу.
