Выпускаемый серийно блок питания СЕНСОР БП-12В-3А-DIN— надёжное и компактное устройство, предназначенное для питания стабилизированным напряжением 12 В постоянного тока различных приборов и оборудования, включая системы измерений «СЕНС», контроллеры, датчики, исполнительные модули и другие устройства промышленной автоматики.
Благодаря высокому качеству сборки и защите по всем ключевым параметрам, блок питания БП 12В 3А DIN обеспечивает устойчивую работу подключённой аппаратуры даже в условиях помех и нестабильного электропитания.
Блок питания БП-12В-3А-DIN используется для обеспечения стабильного питания в системах контроля, мониторинга и управления технологическими процессами. Устройство рассчитано на монтаж в специализированных шкафах с установкой на DIN-рейку типоразмеров TH35-7,5 или TH35-15 согласно ГОСТ Р МЭК 60715. Такой способ крепления позволяет быстро и безопасно интегрировать блок питания в шкафы управления, распределительные щиты и стойки КИПиА.
По принципу действия БП 12В 3А DIN является импульсным источником питания с регулируемым выходным напряжением, что обеспечивает высокий КПД и минимальные тепловые потери. Конструкция устройства включает гальваническую развязку между входом и выходом, повышающую безопасность и защищающую подключаемое оборудование от перенапряжений.
На входе реализована варисторная защита от импульсных помех и скачков напряжения, а также установлен плавкий предохранитель 2 А. Дополнительно блок имеет встроенные системы защиты от короткого замыкания, перегрева и перегрузки, что существенно продлевает срок службы устройства и снижает риск выхода из строя оборудования.
Корпус блока СЕНСОР БП-12В-3А-DIN выполнен из прочного негорючего пластика, устойчивого к механическим и термическим воздействиям. Для монтажа используется металлическая подпружиненная защёлка, обеспечивающая надёжную фиксацию на DIN-рейке. Подключение сетевого питания и нагрузки осуществляется через винтовые зажимы, расположенные на верхней и нижней гранях корпуса.

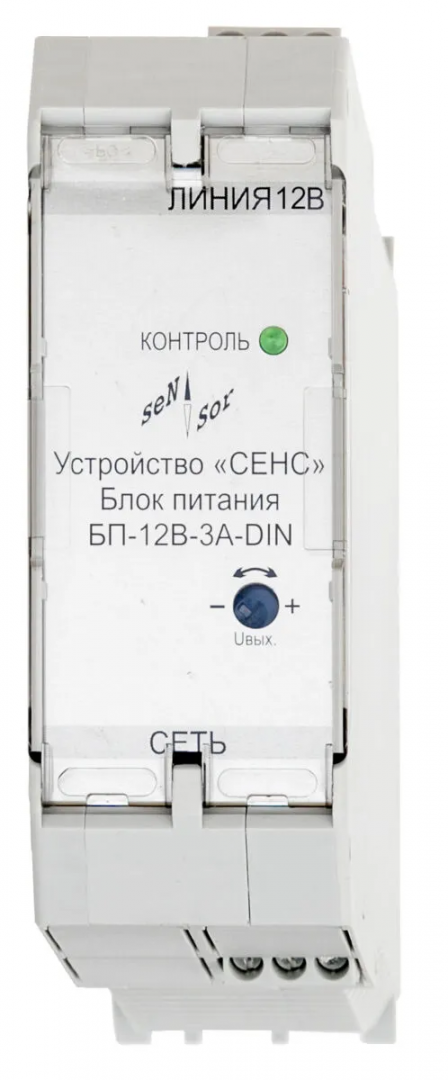

На лицевой панели размещены светодиодный индикатор «КОНТРОЛЬ» с различными режимами отображения состояния и винт регулировки выходного напряжения, позволяющий точно выставить требуемое значение в пределах допустимого диапазона. Для удобства обслуживания предусмотрена прозрачная откидная крышка, защищающая органы управления от случайных воздействий.
| Характеристики | Значения | |
|---|---|---|
| Номинальное входное напряжение, В | 220 (AC) | |
| Минимальное входное напряжение, В | 115 (AC) | |
| Максимальное входное напряжение, В | 264 (AC) | |
| Частота входного переменного напряжения, Гц | 50 ± 5 | |
| Потребляемый ток (при номинальном входном напряжении), А, не более | 0,19 | |
| Выходная мощность, Вт, не менее | 40 | |
| Номинальное выходное напряжение (при номинальном входном напряжении), В | 12 (DC) | |
| Диапазон регулирования выходного напряжения, В | от 11,3 до 12,7 | |
| Максимальный ток нагрузки (при номинальном входном напряжении), А, не более | 3 | |
| Амплитуда пульсаций выходного напряжения, мВ, не более | 240 | |
| Нестабильность выходного напряжения при изменении входного напряжения, %, не более | 1 | |
| Изменение выходного напряжения при изменении выходного тока от максимального до тока холостого хода, %, не более | 5 | |
| Нестабильность выходного напряжения при изменении температуры, %/℃, не более | 0,1 | |
| Защита от короткого замыкания в нагрузке | есть, с автоматическим восстановлением после устранения короткого замыкания | |
| Порог срабатывания защиты от превышения выходного напряжения, % от номинального выходного напряжения | от 120 до 140 | |
| Порог срабатывания защиты от превышения входного напряжения, В, не менее | 275 | |
| Порог срабатывания защиты от перегрева, ℃, не более | 160 | |
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | I | |
| Условия эксплуатации | температура, ℃ | от -30 до +50 |
| относительная влажность, %, не более | 80 | |
| атмосферное давление, кПа | от 86 до 106,7 | |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4* | |
| Группа механического исполнения по ГОСТ 30631-99 | М6 | |
| Степень защиты корпуса от проникновения твердых частиц и воды по ГОСТ 14254 | IP20 (корпус, клеммы); IP40 (корпус со стороны лицевой панели) | |
| Максимальное сечение подключаемых проводников, мм², не более | 2,5 | |
| Масса, кг, не более | 0,25 | |

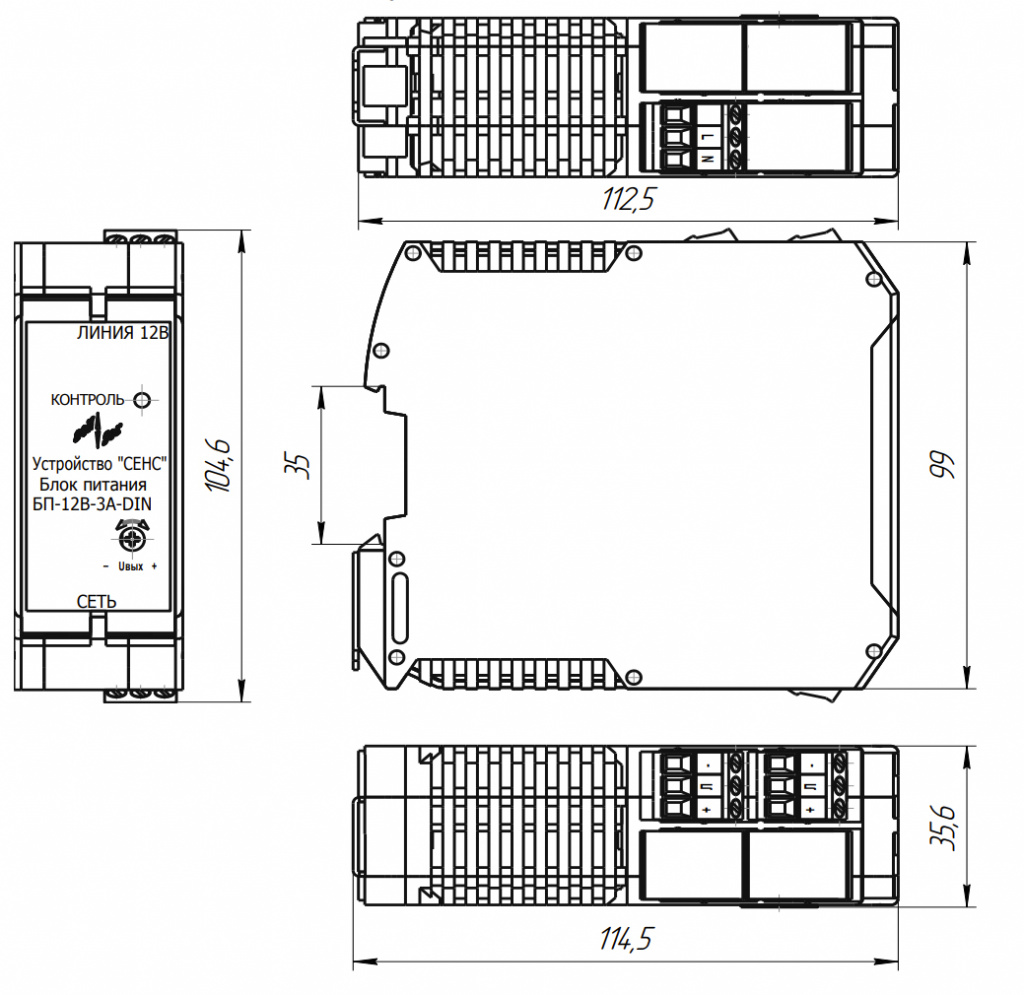

| Габаритные размеры (Ш × В × Г), мм | 35,6 × 114,5 × 104,6 | |
| Полный срок службы, лет | 10 | |
Вся документация и сертификаты высылается отдельно по запросу.
