Изготавливаемый серийно блок питания БП-9В-0,7А-DC24 — это компактное устройство, предназначенное для питания измерительных и управляющих приборов системы СИ СЕНС стабилизированным напряжением 9 В при токе нагрузки до 0,7 А. Оно обеспечивает надёжную работу вторичных модулей, контроллеров и сигнализаторов, формируя стабильное питание от источников постоянного тока с диапазоном входного напряжения от 11 до 30 В DC.
Импульсный блок питания для СЕНС построен на современной схеме преобразования энергии с высоким КПД и минимальными тепловыми потерями. Устройство стабилизирует выходное напряжение 9 В и надёжно защищает подключённые приборы от перенапряжений, коротких замыканий, перегрузок и перегрева.
На входе установлен фильтр радиопомех, снижающий уровень электромагнитных наводок, что особенно важно при работе в составе промышленных АСУ ТП и распределённых систем мониторинга.
Входная цепь защищена плавким предохранителем номиналом 1 А, предотвращающим повреждения при аварийных режимах.
Важно: гальваническая развязка между входом и выходом отсутствует, поэтому подключать устройство допускается только к источникам питания, имеющим гарантированную гальваническую изоляцию от сетей ~220 / ~380 В.

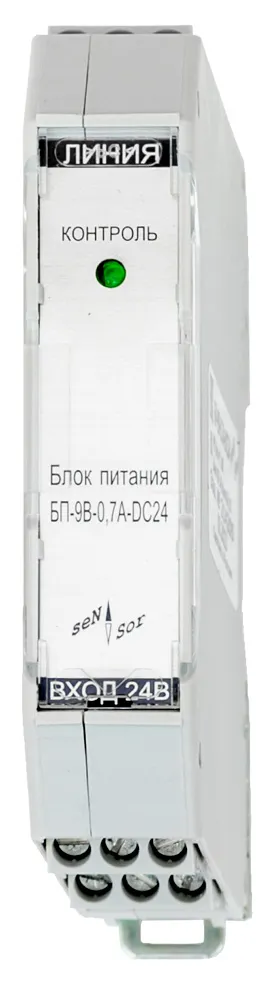

Блок питания БП-9В-0,7А-DC24 выполнен в пластиковом корпусе с креплением на DIN-рейку (TH35-7,5 или TH35-15), что обеспечивает простую интеграцию в щиты и шкафы автоматики. На лицевой панели расположен зелёный светодиод «КОНТРОЛЬ», сигнализирующий о наличии выходного напряжения и нормальной работе устройства.
Подключение осуществляется через клеммные соединители под винт:
Клеммы с одинаковой маркировкой соединены внутри единой электрической цепью, что упрощает коммутацию.
| Характеристики | Значения | |
|---|---|---|
| Тип преобразования напряжения | импульсный блок питания | |
| Входное напряжение, В | от 11 до 30 (DC) | |
| Типовой ток потребления (при номинальном токе нагрузки), А | 0,65 (при напряжении питания 12 В); 0,35 (при напряжении питания 24 В) |
|
| Максимальная выходная мощность, Вт | 9 | |
| Выходное стабилизированное напряжение, В | от 8,55 до 9 1) | |
| Ток нагрузки, А | 0,7 (номинальный, непрерывно) 1 (максимальный, не более 15 минут) |
|
| КПД, %, не менее | 71 | |
| Амплитуда пульсаций выходного напряжения, мВ, не более | 50 | |
| Коэффициент изменения выходного напряжения при изменении тока нагрузки, В/А (типовое значение) | -0,8 | |
| Нестабильность выходного напряжения при изменении входного напряжения, %, не более | ±0,2 | |
| Электропрочность изоляции, вход – корпус, кВ / 1 мин (действующее значение) | 1,5 | |
| Условия эксплуатации | температура, ℃ | -40 до +50 |
| относительная влажность, %, не более | 80 | |
| атмосферное давление, кПа | от 86 до 106,7 | |
| Климатическое исполнение по ГОСТ 15150 | У3 2) | |
| Группа механического исполнения | М6 (по ГОСТ 17516.1); V1 (по ГОСТ 12997, ГОСТ P 52931) |
|
| Степень защиты корпуса от проникновения твердых частиц и воды по ГОСТ 14254 | IP20 (корпус, клеммы); IP40 (корпус со стороны лицевой панели) |
|
| Сечение присоединяемых проводов, мм² | от 0,2 до 2,5 | |
| Масса, г, не более | 80 | |

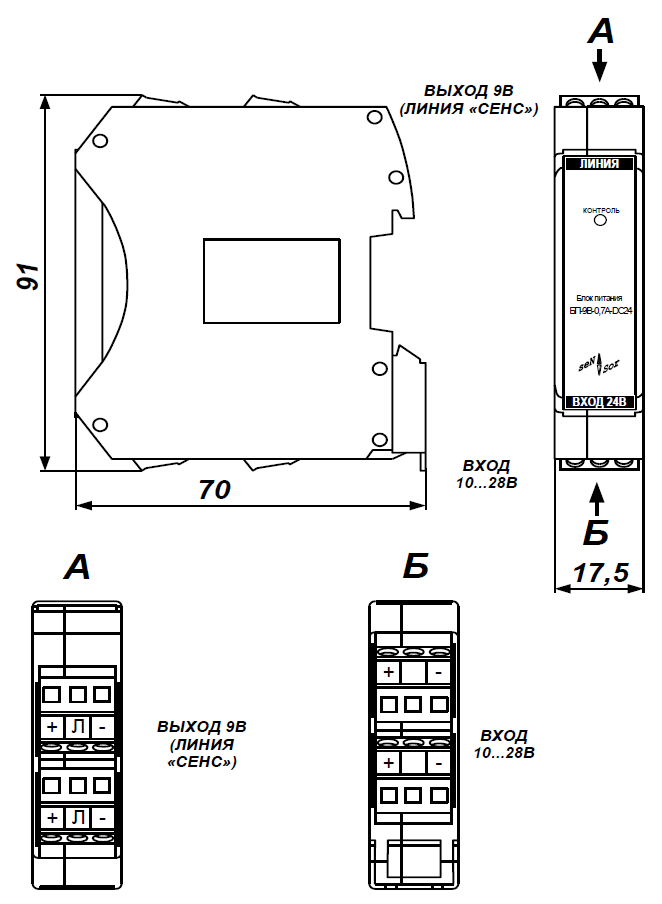

| Габаритные размеры (Ш × В × Г), мм | 17,5 × 91 × 70 | |
Вся документация и сертификаты высылается отдельно по запросу.
