Блок питания ЭнИ-601 предназначен для стабильного электропитания оборудования промышленной автоматизации, систем КИПиА и АСУ ТП в условиях повышенного уровня электромагнитных помех. Устройство сочетает высокую помехоустойчивость, надёжность эксплуатации и расширенные функции контроля, что делает его эффективным решением для ответственных промышленных объектов.
Конструкция блока питания ЭнИ-601 включает первичный импульсный источник питания и независимые линейные стабилизированные каналы. В зависимости от исполнения устройство оснащается 2, 4, 6 или 8 независимыми каналами. Каждый канал имеет собственную электронную защиту и встроенный преобразователь «напряжение–частота», что обеспечивает стабильную работу подключённого оборудования и снижает влияние внешних помех.
Для повышения надёжности предусмотрена оптронная гальваническая развязка между каналами. Такое решение уменьшает вероятность распространения помех и повышает безопасность эксплуатации оборудования в распределённых системах управления и шкафах автоматики.
Управление работой устройства выполняет встроенный микроконтроллер, отвечающий за контроль параметров, обработку сигналов и выдачу команд аварийной сигнализации. Блок питания ЭнИ-601 оснащён цифровой индикацией выходного напряжения и встроенной системой контроля состояния каналов. Пользователь может оперативно отслеживать параметры питания без применения дополнительного измерительного оборудования.
Каждый канал имеет защиту от перегрузки и короткого замыкания. Также предусмотрена возможность отключения выходного напряжения отдельных каналов без остановки всей системы. При отсутствии напряжения или выходе параметров за допустимые пределы устройство формирует аварийный сигнал.

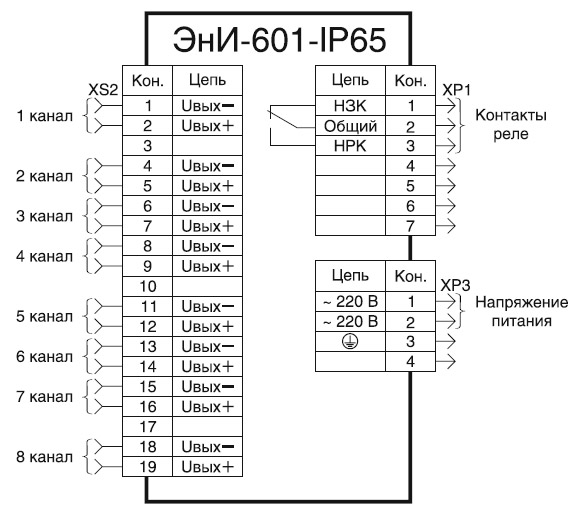

Примечание: Подключение БПП с 2, 4 и 6 каналами производится аналогично.
Примечание: Подключение БПП с 2 и 4 каналами производится аналогично.
| Параметр | Значение |
|---|---|
| Диапазон напряжений питания переменного тока, В | 85...265 |
| Частота напряжения питания переменного тока, Гц | 45...65 |
| Потребляемая мощность, В·А | не более 75 |
| Количество каналов (по заказу) | 2, 4, 6, 8 |
| Класс стабилизации выходного напряжения | 0,2 |
| Класс точности встроенного вольтметра | 0,5 |
| Допускаемое отклонение выходного напряжения не более, %, от его номинального значения при максимальном токе нагрузки на каждом канале | ±0,2 % |
| Пульсация выходного напряжения при максимальном токе нагрузки не более, %, его номинального значения | 0,2 |
| Изменение выходного напряжения при изменении напряжения питания сети в диапазоне 85...265 В, при неизменных других внешних воздействий не более, %, его номинального значения | ±0,1 |
| Изменение выходного напряжения относительно номинального значения, вызванное плавным изменением тока нагрузки от 0 до 100 % от максимального значения, при неизменных других внешних воздействиях, %, его номинального значения | не более ±0,2 |
| Изменение выходного напряжения, вызванное отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочих температур, %, его номинального значения | не более ±0,2 |
| Электрическая прочность изоляции между выходными каналами, В | 400 |
| Время установления рабочего режима не превышает, мин | 30 |
| Конструктивное исполнение | пластиковый корпус, степень защиты IP30 по ГОСТ 14254 для установки в щит; металлический корпус, степень защиты IP65 по ГОСТ 14254 для установки в щит |
| Габаритные размеры, мм | 81×170×168 (исполнение IP30); 80×167×172 (исполнение IP65) |
| Масса, кг | не более 2,0 |
| Масса с монтажными частями, кг | не более 2,5 |
| Варианты исполнений в зависимости от выходных напряжений и токов | |
| Номинальное выходное напряжение постоянного тока, В | 36, 24, 12 |
| Количество каналов | 2, 4, 6, 8 |
| Номинальный ток нагрузки на канал, мА | 25, 45, 100 (для всех напряжений) |
| Максимальный ток нагрузки на канал, мА | 36 В: 28, 72, 116; 24 В: 28, 72, 116; 12 В: 33, 72, 126 |
| Ток срабатывания защиты, мА, не более | 36 В: 30, 75, 120; 24 В: 30, 75, 120; 12 В: 35, 75, 130 |
| Ток КЗ, мА, не более | 15, 25, 40 (для всех напряжений) |
| Потребляемая каналом мощность, Вт, не более | 36 В: 2,0; 3,5; 7,5; 24 В: 1,5; 2,5; 5,0; 12 В: 1,0; 1,5; 2,5 |
| Максимальная потребляемая блоком мощность | Pмакс. = Pхх + Pкан. × N, где N — количество каналов; Pкан. — потребляемая каналом мощность; Pхх — потребляемая блоком мощность на холостом ходу: — для 2 и 4 канального варианта исполнения — 5 Вт; — для 6 и 8 канального варианта исполнения — 9 Вт |
| Температура окружающего воздуха, °С | –40…+65 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ 52931 | V1 |
| Вид климатического исполнения, по ГОСТ 15150–96 | УХЛ3.1 |
| Нормы индустриальных помех, по ГОСТ Р 51318.22–99 | класс А |
| По устойчивости к сейсмическим воздействиям по НП—031—01 при максимальном расчетном землетрясении (МРЗ) 7 баллов по шкале MSK—64 и установке на отметке до 41,4 метра | первая категория сейсмостойкости |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 (по заказу) | IP30, IP65 |
| Средняя наработка на отказ с учетом технического обслуживания, ч | не менее 150 000 |
| Средний срок службы, лет | не менее 20 |
Вся документация и сертификаты высылается отдельно по запросу.
