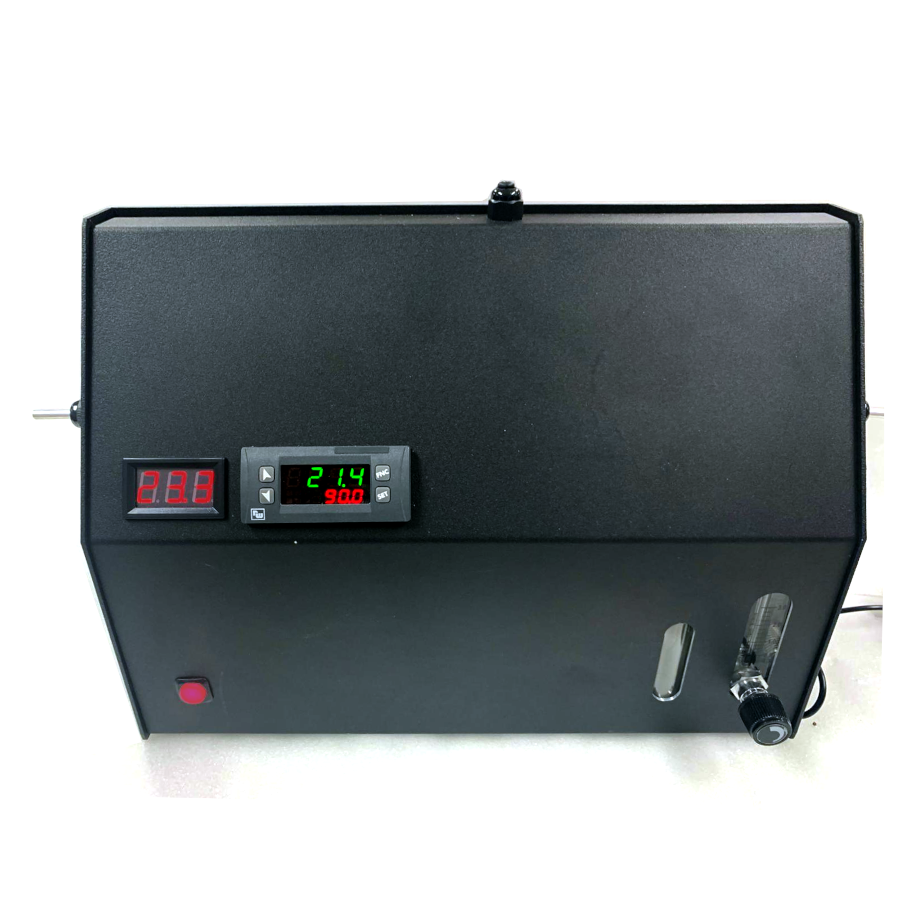

УН 1704 укрупнитель наночастиц

Укрупнитель наночастиц УН 1704 предназначен для увеличения размеров наночастиц, взвешенных в газоносителе, до уровня, позволяющего регистрировать их оптическими методами. Прибор применяется в составе измерительных комплексов, где требуется определение общей счётной концентрации аэрозольных частиц сверхмалых размеров. Использование технологии конденсационного укрупнения значительно расширяет возможности традиционных оптических счётчиков, обеспечивая регистрацию частиц, размеры которых находятся далеко за пределами их собственного порога чувствительности.

Завод-изготовитель несёт гарантию полного соответствия укрупнителя УН 1704 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип работы

Работа прибора основана на конденсационном методе укрупнения аэрозольных частиц. Поток исследуемого газа проходит через конденсационный блок, где на поверхности наночастиц осаждаются пары специального масла. В результате их размеры увеличиваются до оптически различимого уровня, после чего укрупнённые частицы измеряются лазерным аэрозольным спектрометром. Такой подход позволяет получать достоверные данные о суммарной счётной концентрации аэрозолей без разделения частиц по размерам.

При совместной эксплуатации со спектрометрами, рассчитанными на расход газа 2,83 л/мин, такими как САЧМ 4801 и АССЧ 4705, укрупнитель наночастиц УН 1704 обеспечивает измерение общей счётной концентрации частиц размером от 3 нм. По своим функциональным возможностям подобная связка фактически выполняет задачи счётчика ядер конденсации (CPC), сохраняя при этом преимущества использования оптического метода регистрации.

Конструктивные особенности

Конструкция укрупнителя УН 1704 выполнена в виде компактного моноблока, что упрощает подключение и эксплуатацию оборудования. В состав устройства входят конденсационный масляный укрупнитель, система контрольно-измерительных приборов и автоматики, внутренние газопроводы, абсолютный фильтр и регулирующая арматура. Все элементы объединены в едином корпусе, обеспечивающем стабильную работу и удобство обслуживания.

Одной из важных особенностей укрупнителя наночастиц УН 1704 является автоматическое поддержание температуры нагрева рабочего масла. Это позволяет сохранять постоянные условия конденсации и обеспечивает воспроизводимость результатов измерений. Необходимый расход исследуемого газа поддерживается насосом подключённого спектрометра, благодаря чему не требуется установка дополнительной системы прокачки воздуха.

Область применения

Укрупнитель наночастиц УН 1704 применяется для измерения общей счётной концентрации аэрозольных частиц размером от 3 нм совместно с оптическими счётчиками аэрозольных частиц. Прибор используется в составе измерительных комплексов, где необходимо регистрировать ультрамелкие аэрозоли, недоступные для непосредственного обнаружения стандартными оптическими методами.
