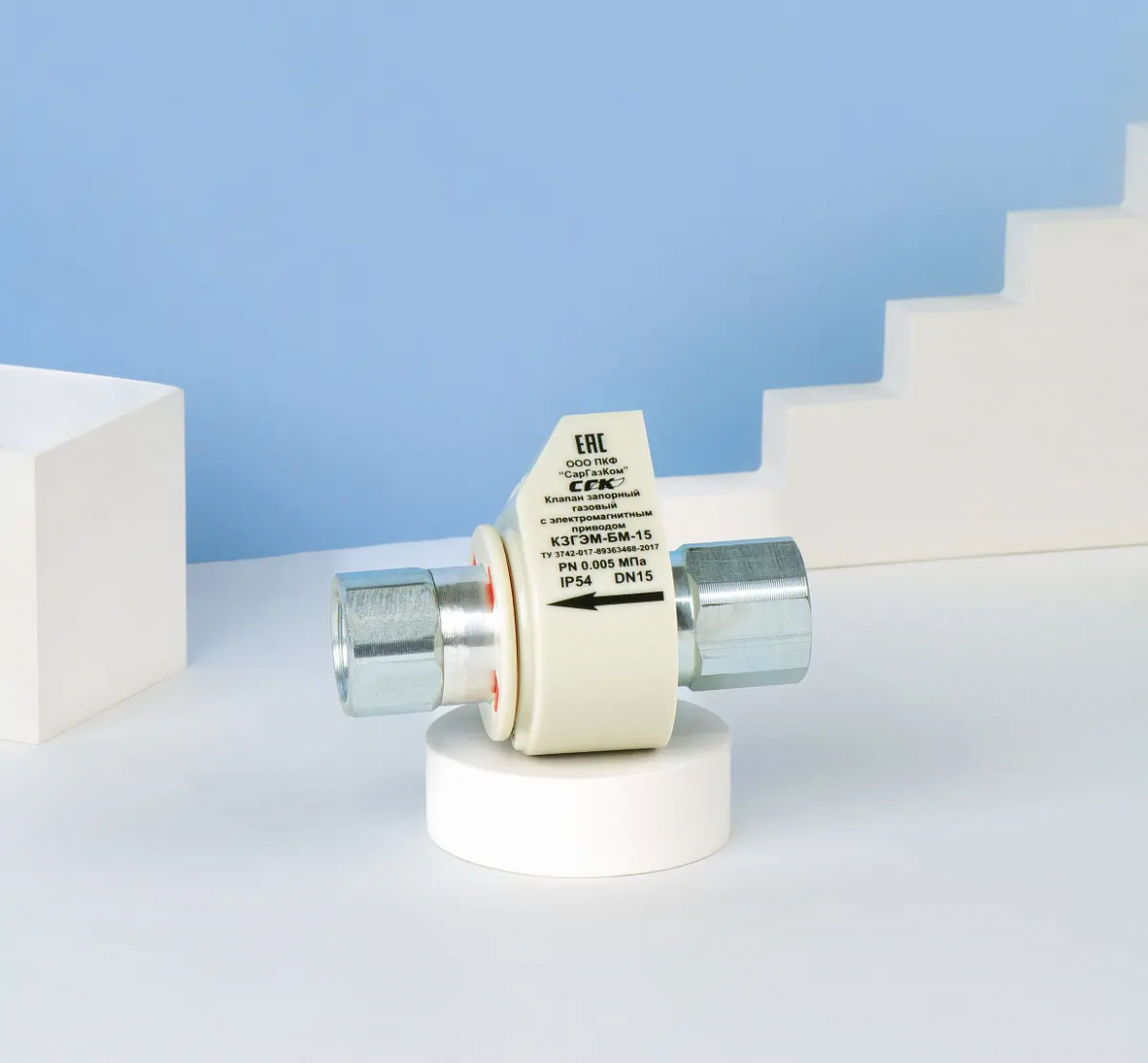

Клапан запорный газовый электромагнитный КЗГЭМ-БМ применяется для надёжного перекрытия потока природного газа и сжиженного углеводородного газа в трубопроводных магистралях и газогорелочных устройствах. Оборудование применяется в системах газоснабжения, теплогенерации и технологических установках, где требуется оперативное и безопасное отключение подачи рабочей среды при штатной или аварийной ситуации.
Подключение клапана КЗГЭМ-БМ к газопроводу осуществляется при помощи стальных оцинкованных гаек. Клапан выпускается в нескольких типоразмерах с номинальными диаметрами 15, 20 и 25 мм. Предусмотрена возможность поставки исполнений данного клапана с наружной резьбой, а также с быстроразъёмным соединением типа «американка». При этом допускается свободное сочетание всех типов и диаметров присоединений между собой. Общее количество возможных конфигураций составляет 81, что позволяет подобрать оптимальное исполнение под конкретные условия монтажа.
Клапан электромагнитный газовый КЗГЭМ-БМ оснащён встроенным входным фильтром с тонкостью очистки 55 мкм. Фильтрация предотвращает попадание механических частиц в зону уплотнений, снижая износ и увеличивая срок службы запорного механизма.
Удобство установки обеспечивается широким выбором присоединительных элементов и применением запатентованной конструкции подвижного электромагнита. Корпус электромагнита с разъёмом способен свободно поворачиваться вокруг оси клапана, что позволяет выбрать оптимальное направление вывода управляющего кабеля в зависимости от условий монтажа.
Клапан КЗГЭМ-БМ допускается устанавливать как на горизонтальных, так и на вертикальных участках газопровода, включая зоны подъёмов и спусков.

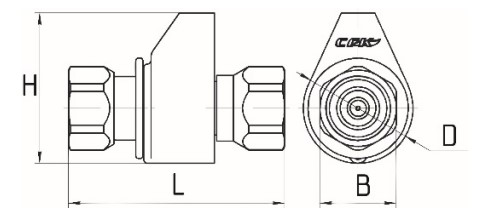

| Тип клапана | DN | Габаритные размеры, мм, не более | Масса, кг, не более | Способ присоединения к трубопроводу | |||
|---|---|---|---|---|---|---|---|
| L | H | D | B | ||||
| КЗГЭМ-БМ 15 | 15 | 90 | 63 | 46 | 27 | 0,222 | G 1/2 |
| КЗГЭМ-БМ 20 | 20 | 91 | 63 | 46 | 32 | 0,240 | G 3/4 |
| КЗГЭМ-БМ 25 | 25 | 100 | 63 | 46 | 36 | 0,260 | G 1 |
| Характеристики | Значения |
|---|---|
| Амплитуда импульса управляющего сигнала для закрытия клапана, В | от 30 до 42 |
| Сопротивление обмотки катушки электромагнита, Ом | 16±2 |
| Рабочее давление, МПа (кгс/см²) | 0,005 (0,05) |
| Время срабатывания клапана, не более, с | 1 |
| Длительность импульса закрытия клапана, не более, с | 0,2 |
| Испытательное давление для прокладочных и стыковых соединений клапана, МПа (кгс/см²) | 0,105 (1,05) |
| Класс герметичности затвора | A |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Степень защиты оболочки | IP54 |
| Установленный ресурс, цикл | 5000 |
Вся документация и сертификаты высылается отдельно по запросу.
