Взрывозащищённый электромагнитный запорный клапан СЕНС-ПР DN(10 .. 20) PN250(-НО) предназначен для надёжного дистанционного управления потоками жидких и газообразных сред в трубопроводах.
Основные рабочие среды — компримированный природный газ (КПГ), метанол и другие химически активные или потенциально взрывоопасные вещества. Благодаря высокой прочности корпуса и рабочему давлению PN250, устройство стабильно функционирует в условиях значительных нагрузок и вибраций, характерных для промышленных объектов газовой и химической отрасли.
Ключевые особенности конструкции — взрывозащищённое исполнение, обеспечивающее безопасную работу во взрывоопасных зонах, местный световой указатель положения затвора, позволяющий визуально контролировать состояние клапана, и арктическое исполнение, гарантирующее стабильность при температурах до –60 °C.
| Характеристики | Значения | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр (DN), мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
| Эффективный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | ||
| Номинальное давление (PN), кгс/см² | 25 (40 - по заказу) | ||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 (до 40 - по заказу) 1) | ||||||||
| Перепад давлений (ΔP) в обратном направлении (для НЗ), кгс/см² | от 0 до 16 (до 25 - по заказу) 1) | ||||||||
| Перепад давлений (ΔP) в обратном направлении (для НО), кгс/см² | от 0 до 12 (до 20 - по заказу) 1) | ||||||||
| Пробное давление, кгс/см² | 38 (для PN25), 60 (для PN40) | ||||||||
| Герметичность затвора по ГОСТ Р 54808 | класс «А» | ||||||||
| Материал корпуса | сталь 10Х18Н9Л | ||||||||
| Напряжение питания | <~ 220 В, 50 Гц | 24 В (по заказу) | |||||||
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 200 / 5 | |||||||
| Продолжительность включения, % | 100 | ||||||||
| Частота включения, цикл / мин, не более | 6 | ||||||||
| Температура рабочей среды, °C | от минус 50 до плюс 80 (кратковременно до 100) | ||||||||
| Температура окружающей среды, °C | от минус 50 (от минус 60 - по заказу) до плюс 60 | ||||||||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X | ||||||||
| Положение на трубопроводе | приводом вверх ±90° в верхней полусфере | ||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое - по заказу) | ||||||||
| Габаритные размеры, мм, НЗ / НО: |
А, не более | 234 | 238 | 374 / 370 | 374 / 370 | 425 / 418 | 425 / 418 | 496 / 492 | 496 / 492 |
| Б, не более | 188 | 192 | 238 / 236 | 238 / 236 | 281 / 270 | 281 / 270 | 336 / 332 | 336 / 332 | |
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | |
| Масса, кг, не более | 6,5 | 7 | 10 | 11 | 16 | 17,5 | 30 | 32 | |
Примечание.
1)ΔP, при котором гарантируется герметичность затвора класса «А»
Вся документация и сертификаты высылается отдельно по запросу.

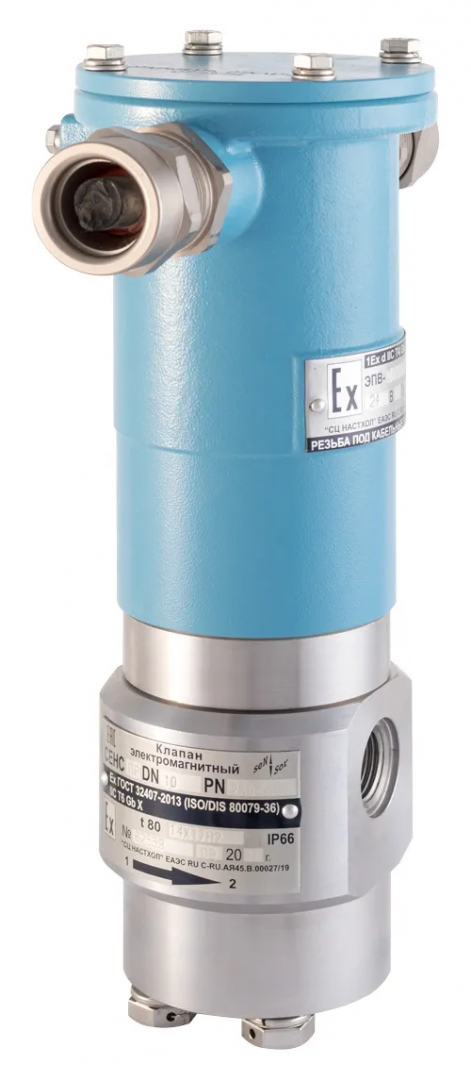

PN250(-НО).webp "СЕНС-ПР DN(10 .. 20)PN250(-НО) клапан взрывозащищённый"){kind=small}
