Запорный механизм выполнен в виде поворотного дискового затвора, обеспечивающего герметичное и надёжное отсечение потока. Конструкция клапана имеет нормированную протечку в закрытом положении — это позволяет полностью удалить остатки топлива из сливного рукава после завершения процесса, предотвращая застой и повышая эксплуатационную безопасность.
| Характеристики | Значения | ||
|---|---|---|---|
| Номинальный диаметр (DN), мм | 80 | 100 | |
| Номинальное давление (PN), кгс/см² | 5 | ||
| Перепад давлений (ΔP), при котором возможно открытие клапана, кгс/см² | от 0 до 0,4 | ||
| Перепад давлений (ΔP), при котором возможно закрытие клапана, кгс/см² | от 0 до 5 | ||
| Герметичность затвора | в закрытом состоянии имеет протечку ~ 0,3 л/с | ||
| Материал корпуса | сталь 09Г2С | ||
| Время открытия / закрытия затвора, с, не более | 1 / 1 | ||
| Напряжение питания | ~ 220 В, 50 Гц | 24 В (по заказу) | |
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 200 / 5 | |
| Продолжительность включения, % | 100 | ||
| Температура рабочей среды, ℃ | от -40 до +80 (кратковременно до +100 – не более 20 мин) | ||
| Температура окружающей среды, ℃ | от минус 50 (от минус 60 – по заказу) до плюс 60 | ||
| Маркировка взрывозащиты | неэлектрическая часть: 1Ex h IIC T6 Gb X; привод: 1Ex db IIC T4 Gb X | ||
| Положение на трубопроводе | в любом пространственном положении | ||
| Тип присоединения | фланцевое (ответные фланцы с крепежом в комплекте поставки) | ||
| Габаритные размеры, мм | А, не более | 350 | 370 |
| Б, не более | 178 | 198 | |
| В | 74 | 74 | |
| Г, не более | 235 | 242 | |
| Масса с ответными фланцами, крепежом, кг | 11,3 | 12,8 | |
| Полный срок службы, лет | 40 | ||
Вся документация и сертификаты высылается отдельно по запросу.

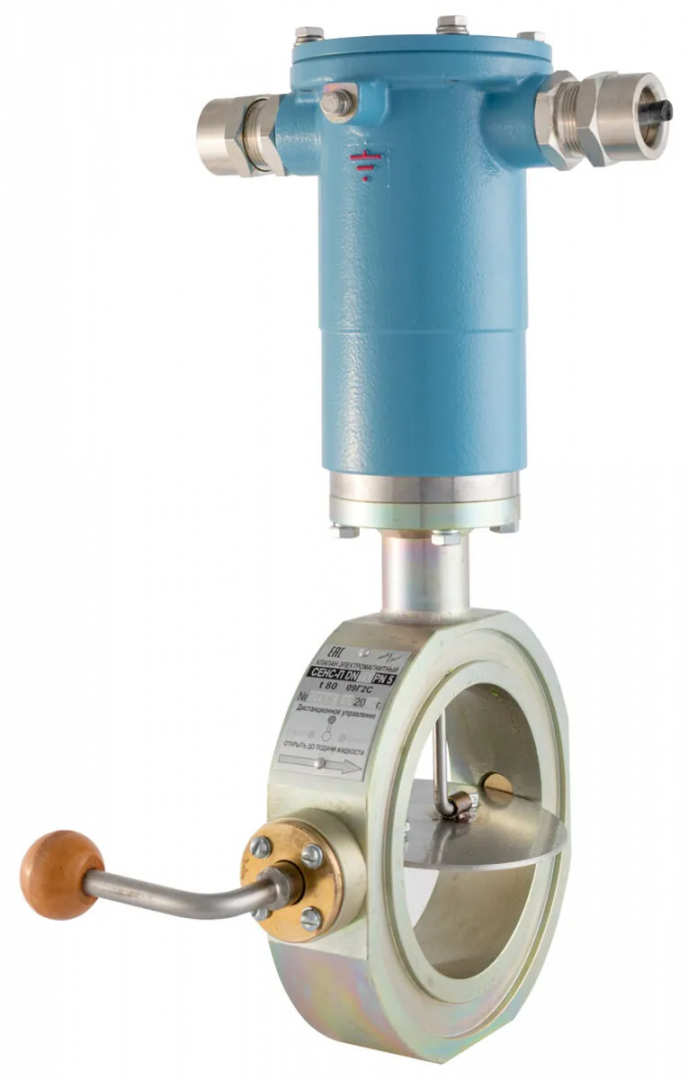

PN5.webp "СЕНС-П DN(80 .. 100)PN5 клапан взрывозащищённый")
