СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
СГУ06-...С светодиодный светильник взрывозащищённый
Код товара: -
СГУ06-...С светодиодный светильник взрывозащищённый
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода-производителя, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание

Взрывозащищённый светодиодный светильник СГУ06-…С предназначен для общего промышленного освещения помещений и открытых площадок, где возможно присутствие взрывоопасных газов, паров и пыли.

Светильник серии СГУ06-…С обеспечивает стабильное освещение в условиях высокой температуры, запылённости и вибрационных нагрузок, гарантируя безопасность персонала и оборудования.

Завод-изготовитель несёт гарантию полного соответствия светильника СГУ06-…С заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Преимущества взрывозащищённого светильника СГУ06-…С

  • Эффективное охлаждение. Корпус из анодированного алюминиевого сплава имеет развитую систему ребрения, обеспечивающую интенсивный теплоотвод от светодиодов и предотвращающую перегрев даже при длительной работе.
  • Модульная конструкция. Каждый светильник оснащён фиксированными кривыми силы света, что позволяет выбрать оптимальный вариант освещения под конкретные условия эксплуатации.
  • Удобство обслуживания. Благодаря модульной системе нет необходимости снимать весь светильник при замене одного блока — это снижает время простоев и обеспечивает непрерывное освещение объектов.
  • Сейсмостойкость. Сборки, включающие до трёх модулей, успешно прошли испытания на устойчивость к сейсмическим воздействиям до 9 баллов по шкале MSK-64, что подтверждает надёжность конструкции в экстремальных условиях.
  • Разнообразие креплений. Доступно 4 типа монтажа — потолочное, подвесное, универсальное поворотное и на трубу.
  • Компактность и малая масса. Конструкция отличается лёгкостью и удобством установки: модельный ряд начинается с вариантов весом 2,8 кг, при габаритах 247×222×82 мм.

Область применения взрывозащищённого светильника СГУ06-…С охватывает промышленные помещения, цеха, насосные станции, газо- и нефтехранилища, открытые производственные площадки, зоны технологического транспорта и аварийного освещения.

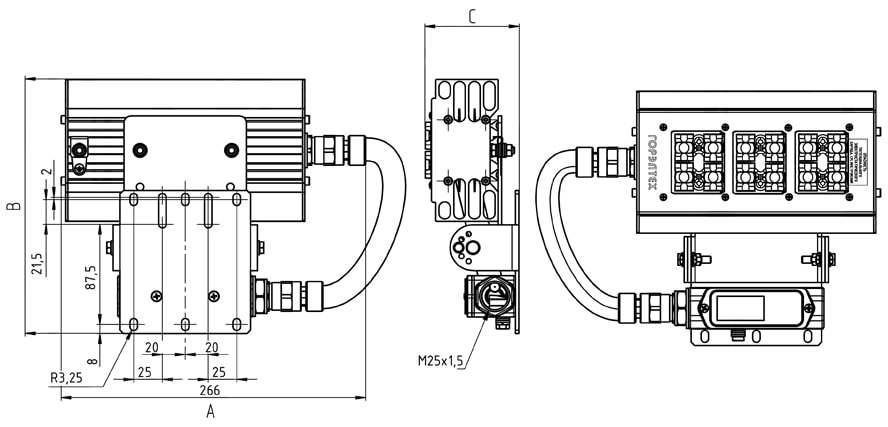

Габаритные размеры и присоединительные размеры

 СГУ06-...С_Универсальное крепление.jpg

Модель Потребляемая мощность, Вт Номинальное напряжение, В Диапазон рабочих напряжений, В Потребляемый ток, А Размеры, мм Масса, кг
A B C M
СГУ06-1860С.../У 15 ~220 170…270 AC 0,1 247 222 82 - 2,8
⎓220 170…270 DC 0,1
СГУ06-3300С.../У 28 ~220 170…270 AC 0,2…0,1
⎓220 170…270 DC 0,2…0,1
СГУ06-3720С.../П 28 ~220 170…270 AC 0,2…0,1 425 170 78 250 4,2
⎓220 170…270 DC 0,2…0,1
СГУ06-6600С.../П
 55 ~220 150…270 AC 0,4…0,3
⎓220 150…270 DC 0,4…0,3
СГУ06-13200С.../П 110 ~220 150…270 AC 0,8…0,5 775 170 78 550 6,5
⎓220 150…270 DC 0,8…0,5
СГУ06-3720С.../Р 28 ~220 170…270 AC 0,2…0,1 425 124 105 250 4,1
⎓220 170…270 DC 0,2…0,1
СГУ06-6600С.../Р 55 ~220 150…270 AC 0,4…0,3
⎓220 150…270 DC 0,4…0,3
СГУ06-13200С.../P 110 ~220 150…270 AC 0,8…0,5 775 124 105 585 6,5
⎓220 150…270 DC 0,8…0,5
СГУ06-3720С.../У 28 ~220 170…270 AC 0,2…0,1 465 124 108 - 4,3
⎓220 170…270 DC 0,2…0,1
СГУ06-6600С.../У 55 ~220 150…270 AC 0,4…0,3
⎓220 150…270 DC 0,4…0,3
СГУ06-13200С.../У 110 ~220 150…270 AC 0,8…0,5 774 124 112 - 7,9
⎓220 150…270 DC 0,8…0,5
СГУ06-3720С.../Т 28 ~220 170…270 AC 0,2…0,1 425 124 135 - 4,2
⎓220 170…270 DC 0,2…0,1
СГУ06-6600С.../Т 55 ~220 150…270 AC 0,4…0,3
⎓220 150…270 DC 0,4…0,3
СГУ06-13200С.../Т 110 ~220 150…270 AC 0,8…0,5 775 124 135 - 6,5
⎓220 150…270 DC 0,8…0,5
СГУ06-7440С.../10/У 56 ~220 170…270 AC 0,4…0,3 460 275 225 - 10,4
⎓220 170…270 DC 0,4…0,3
СГУ06-13200С.../10/У 110 ~220 150…270 AC 0,8…0,5
⎓220 150…270 DC 0,8…0,5
СГУ06-26400С.../10/У 220 ~220 150…270 AC 1,5…0,9 810 275 225 - 10,5
⎓220 150…270 DC 1,5…0,9
СГУ06-11160С.../10/У 84 ~220 170…270 AC 0,5…0,4 460 425 230 - 15,1
⎓220 170…270 DC 0,5…0,4
СГУ06-19800С.../10/У 165 ~220 150…270 AC 1,2…0,7
⎓220 150…270 DC 1,2…0,7
СГУ06-39600С.../10/У 330 ~220 150…270 AC 2,3…1,3 810 425 230 - 15,5
⎓220 150…270 DC 2,3…1,3

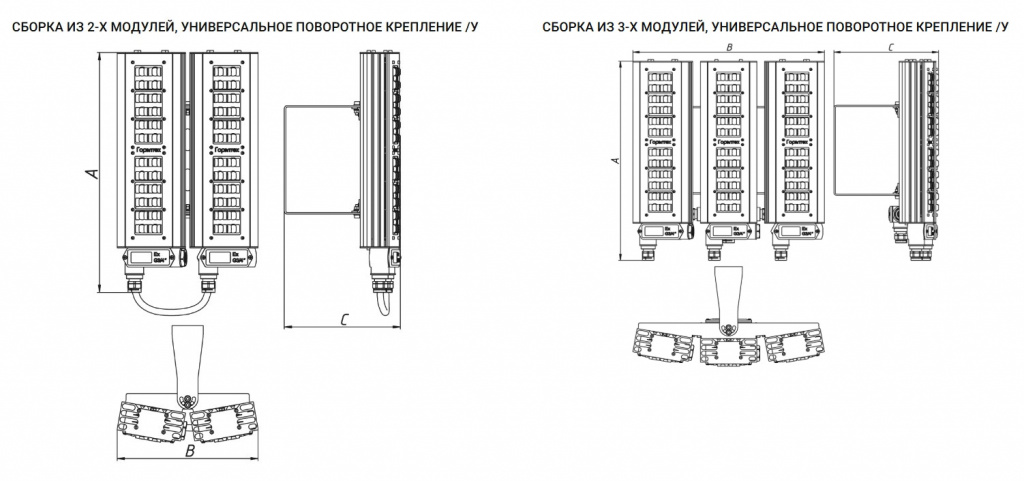

 СГУ06-...С_Сборка модулей.jpg

Формирование заказа

СГУ06 - 1X - 2Х / 3Х / 4X - 5X / 6Х – ТУ 27.40.39-027-72453807-2017

  • 1x – Световой поток, лм*.
    1 модуль: 1860С, 3300C, 3720С, 6600C, 13200C;
    2 модуля: 7440C, 13200C, 26400C;
    3 модуля: 11160C, 19800C, 39600C
  • 2x – Напряжение питания: 220AC, 220DC
  • 3x – Угол между модулями, град.: нет значения - 0°; 10 - 10°; 0 - 0° (только для светильника с двумя модулями со световым потоком 13200 Лм)

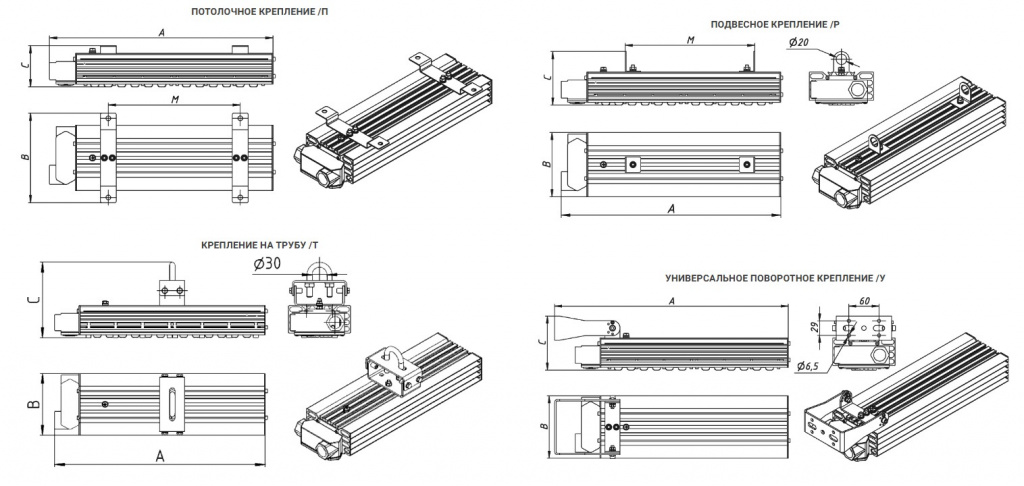

  • 4x – Тип крепления:
    Крепление на трубу - Т;
    Подвесное крепление - Р;
    Потолочное крепление - П;
    Универсальное поворотное крепление (подходит для потолочного и настенного монтажа под углом) - У;

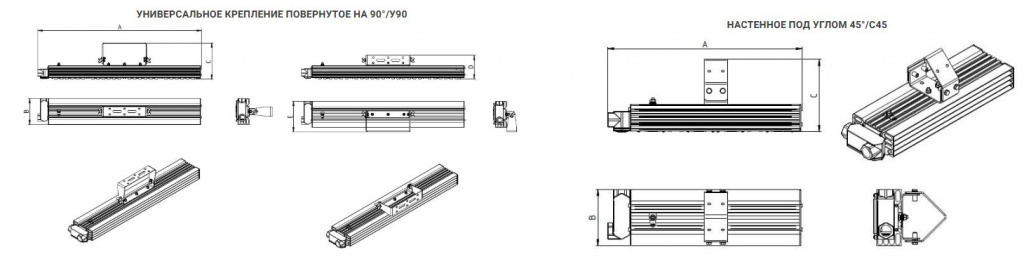

    Универсальное крепление повернутое на 90° (только для световых потоков 13200) - У90;
    Настенное под углом 45° - С45 (только для световых потоков 3720, 6600, 13200 без дополнительных опций)
  • 5x – Количество и типоразмер кабельных вводов
  • 6x – Опции, аксессуары, исполнения
Характеристики
Характеристики Значения
Температура окружающей среды, °С -60…+60
Номинальное напряжение, В ~220, ~=12, ~=220
Потребляемый ток, А СГУ06-1860С: 0,1 (170…270 AC/DC);
СГУ06-3300С: 0,2…0,1 (170…270 AC/DC);
СГУ06-3720С: 0,2…0,1 (170…270 AC/DC);
СГУ06-6600С: 0,4…0,3 (150…270 AC/DC);
СГУ06-7440С: 0,4…0,3 (170…270 AC/DC);
СГУ06-11160C: 0,5…0,4 (170…270 AC/DC);
СГУ06-19800C: 1,2…0,7 (150…270 AC/DC);
СГУ06-13200C: 0,8…0,5 (150…270 AC/DC);
СГУ06-26400C: 1,5…0,9 (150…270 AC/DC);
СГУ06-39600C: 2,3…1,3 (150…270 AC/DC);
СГУ06-52800C: 3,7…1,7 (150…270 AC/DC)
Потребляемая мощность, Вт СГУ06-1860С: 15;
СГУ06-3300С, СГУ06-3720С: 28;
СГУ06-6600С: 55;
СГУ06-7440С: 56;
СГУ06-11160С: 84;
СГУ06-19800С: 165;
СГУ06-13200С: 110;
СГУ06-26400С: 220;
СГУ06-39600С: 330;
СГУ06-52800С: 435;
Резьба на присоединительных отверстиях Метрическая М, по ГОСТ 24705-2004
Материал корпуса Анодированный алюминиевый сплав
Коэффициент мощности (cos φ) 0,95 (для СГУ06-1860С, СГУ06-3300С);
0,98 (для СГУ06-3720С, СГУ06-13200С);
0,96 (для СГУ06-6600С)
Максимальный световой поток источника света, лм 1860 (СГУ06-1860С);
3300 (СГУ06-3300С);
3720 (СГУ06-3720С);
6600 (СГУ06-6600С);
13200 (СГУ06-13200С)
КЦТ, К 5000 или 4000 (опция /4000К)
Коэффициент пульсации светового потока 0,5%
Класс защиты от поражения электрическим током I
Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, T1, T2, T3, T5, OM1, OM2, OM3, OM4, B2.1, B5)
Маркировка взрывозащиты 1Ex db eb mb op is IIC T5 Gb X
1Ex db eb mb op is s IIC T5 Gb X (для модулей СГУ06-13200С, СГУ06-26400С, СГУ06-39600С, СГУ06-52800С)
Ex tb op is IIIC T57℃…T91℃ Db
Маркировка рудничного оборудования РН1/РН2
Защита IP66
IK08
Комплект поставки
  • взрывозащищенный светильник СГУ06-...С(модификация согласно заказу);
  • комплект эксплуатационных документов

Опции и аксессуары

  • Сейсмостойкое исполнение — /МШК-64
  • Воздействие сейсмического удара — /ВСУх
  • Невзрывозащищённое исполнение — /ПРОМ
  • Консервация — /КОНСЕРВАЦИЯ
  • Вторичная оптика с углом половинной яркости 90° — /90
  • Морское исполнение — /МОРЕ
  • Рудничное нормальное исполнение — /РН
  • Цветовая температура светодиодов 4000 градусов Кельвина — /4000К

Документация и сертификаты

Вся документация и сертификаты высылается отдельно по запросу.

 Сертификат соответствия Таможенного союза Сертификат соответствия ГОСТ Р Сертификат соответствия о требованиях пожарной безопасности (РФ)
