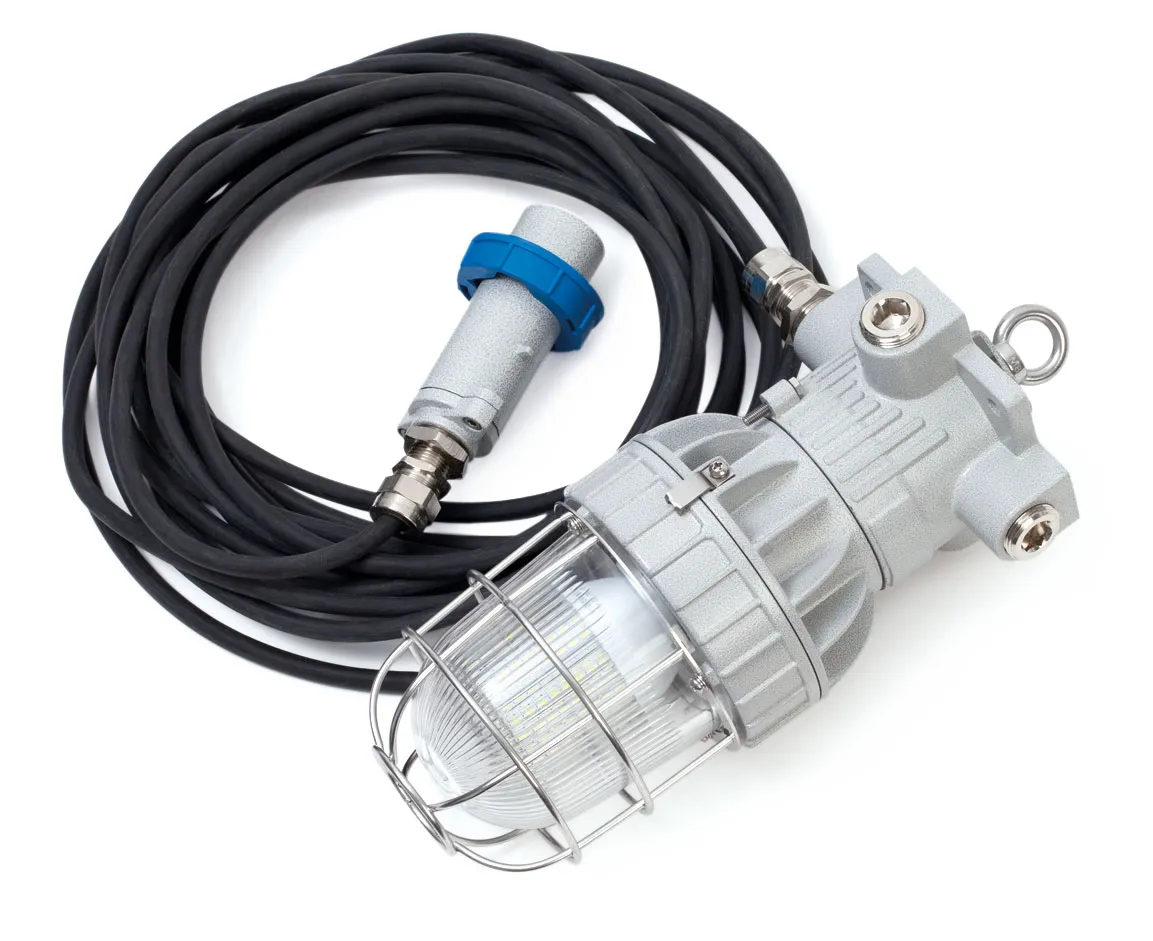

Взрывозащищённый переносной светильник СГР01 (EVGC-P12 / EVGC-P24) разработан для безопасного локального освещения рабочих участков во взрывоопасных помещениях и на открытых промышленных площадках, где возможно присутствие парогазовых или пылевоздушных смесей.
Конструкция изделия выполнена из прочного алюминиевого сплава, отличающегося высокой стойкостью к механическим нагрузкам, вибрациям и агрессивным средам. Встроенный патрон защищён огнестойким ударопрочным колпаком, который герметично соединяется с корпусом посредством резьбового крепления. В зависимости от условий эксплуатации, светильник может оснащаться рым-болтом или подвесным крюком, что облегчает его монтаж и транспортировку.
Взрывозащищённый светильник СГР01 EVGC-P12 / EVGC-P24 применяется во взрывоопасных зонах помещений и наружных установок, где требуется полное соответствие стандартам ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и ГОСТ IEC 61241-3-2011. Светильник предназначен для эксплуатации на объектах I–IV классов опасности, находящихся под контролем Ростехнадзора Российской Федерации и соответствующих технических надзорных органов стран ТС и СНГ.
_Габариты.jpg "СГР01 (EVGC-P12 -- EVGC-P24)_Габариты")
_Габариты2.jpg "СГР01 (EVGC-P12 -- EVGC-P24)_Габариты2")
Взрывозащищенные светильники СГР01
| Модель | Мощность лампы или световой поток | Ex-маркировка |
|---|---|---|
| СГР01-1240С | 1240 лм | Газ-Пыль |
| СГР01-2480С | 2480 лм | Газ-Пыль |
| СГР01-3720С | 3720 лм | Газ-Пыль |
| СГР01-4960С | 4960 лм | Газ-Пыль |
| СГР01-6200С | 6200 лм | Газ-Пыль |
| СГР01-7440С | 7440 лм | Газ-Пыль |
| СГР01-11160С | 11160 лм | Газ-Пыль |
| СГР01-15С | 2-15 Вт | Газ-Пыль |
| СГР01-20С | 16-20 Вт | Газ-Пыль |
| СГР01-30С | 21-30 Вт | Газ-Пыль |
| СГР01-75Н | 20-75 Вт | Газ-Пыль |
| СГР01-95Н | 75-95 Вт | Газ-Пыль |
| СГР01-70Г | 5-70 Вт | Газ-Пыль |
| СГР01-150Г | 71-150 Вт | Газ-Пыль |
| СГР01-205Г | 151-205 Вт | Газ-Пыль |
| СГР01-100Г | 0-100 Вт | Газ-Пыль |
| СГР01-25ЛК | 2-25 Вт | Газ-Пыль |
| СГР01-55ЛК | 26-55 Вт | Газ-Пыль |
| СГР01-23ЛИЛ | 2-23 Вт | Газ-Пыль |
| СГР01-160СМ | 20-160 Вт | Газ-Пыль |
Стационарный бок питпния: ШГВА-БП-СГР01 - 1Х / 2Х - 3X - 4X
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С | -60…+60 |
| Номинальное напряжение блока питания, В | ~220 |
| Номинальное напряжение питания светильника, В | =12, ~12, ~=220, ~=220 |
| Патрон | E27 |
| Электрическая схема |
Прямое подключение к клеммам L, N, PE сечением 4 мм². Напряжение питания 12 В (по требованию разъём 12 В или комплект разъём+блок питания 220 В / 12 В) |
| Покрытие |
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, стойкое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса |
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, стойкий к соляному туману и другим химическим веществам, в т. ч. устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Колпак — ударопрочное стекло. |
| КЦТ, К |
5000 (для СГР01-…С) 4000 (для СГР01-…С с опцией /160) |
| Сечение кабеля | 2,5 мм² или 4 мм² |
| Класс защиты от поражения электрическим током | I / III (для питания до 42 В) |
| Масса одного светильника без учёта кабеля, кг | 2,1 |
| Климатическое исполнение |
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, B2.1, B5) |
| Маркировка взрывозащиты |
Для светильников со светодиодной матрицей: 1Ex db op is IIC T6…T5 Gb Ex tb op is IIIC T52°…T95°С Db Для светильников с лампами: 1Ex db IIC T6…T3 Gb Ex tb IIIC T57°…T147°С Db |
| Маркировка рудничного оборудования |
Светодиодные рудничные светильники СГР01-М…С в корпусе из малоуглеродистой стали. Светильники рудничные СГР01-М… для различных типов ламп с цоколем Е27, в корпусе из малоуглеродистой стали. РН1 / РН2 |
| Защита | IP66 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
