Взрывозащищённые переключатели ППГЕ 25А, 63А и 80А — это надёжные промышленные устройства коммутации, предназначенные для эксплуатации в условиях взрывоопасных пылевых сред. Они применяются для ручного управления электрическими цепями различного назначения, обеспечивая безопасное включение и отключение оборудования в зонах с риском воспламенения пыли.

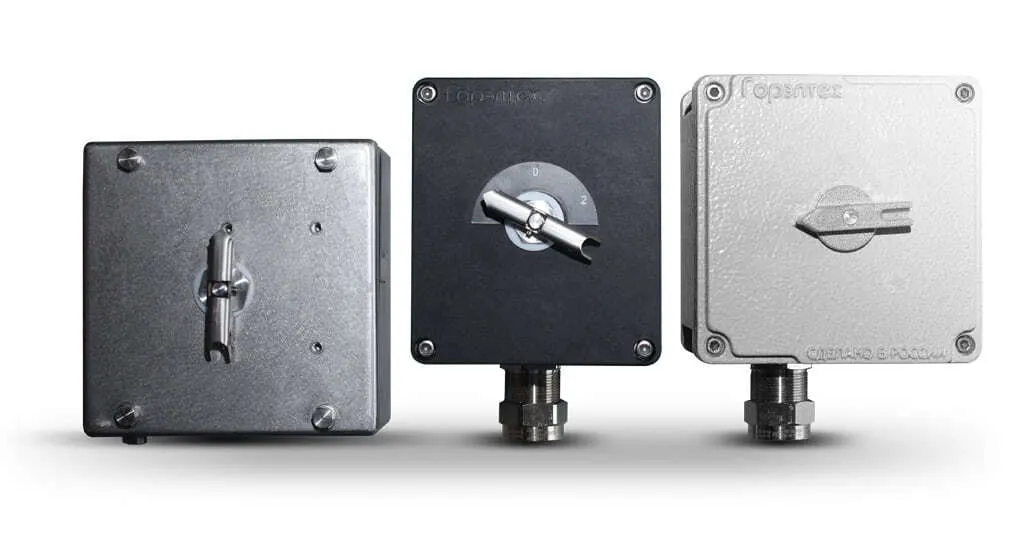

Конструкция выполнена на базе прочных взрывозащищённых корпусов серий КСРВ, КСРВ-П и КСРВ-Н, обладающих степенью защиты IP66, что гарантирует герметичность, устойчивость к влаге, механическим нагрузкам и агрессивным средам. Контактный блок промышленного исполнения обеспечивает надёжную коммутацию при номинальных токах 25, 63 и 80 А. Эргономичная рукоятка с фиксированной глубиной установки обеспечивает удобство и безопасность при переключении, даже при работе в защитных перчатках.
Переключатели ППГЕ отличаются устойчивостью к вибрациям, температурным перепадам и коррозионным факторам, что обеспечивает долгий срок службы и стабильность параметров.
Область применения переключателей ППГЕ 25А, 63А и 80А охватывает взрывоопасные зоны помещений и наружных установок, опасные по пыли, в соответствии с маркировкой взрывозащиты и требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующими использование электрооборудования на производственных объектах I–IV классов опасности, находящихся под надзором Ростехнадзора РФ и технических надзоров стран СНГ.
Конструктивные параметры
| Типоразмер коробки | Размеры, мм | ||
|---|---|---|---|
| A | B | C | |
| КСРВ141410 | 149,5 | 149,5 | 107 |
| КСРВ-Н151512 | 150 | 150 | 160 |
| КСРВ-П141210 | 148,5 | 129,5 | 109 |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C | -60…+30 (T51°С) -60…+40 (T85°С) -60…+60 (T100°С) |
| Максимальное напряжение, В | ~690/=48 |
| Номинальный ток, А | 20, 25, 63, 80 |
| Материал корпуса |
Алюминиево-кремниевый сплав (по умолчанию) Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (код Н) Ударопрочный антистатический полиэстер (код П) |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты | Ex tb IIIC T51°С...T100°С Db |
| Маркировка рудничного оборудования | РН1, РН2 |
| Защита | IP66/IP67/IP69 IK10 |
Тип схем переключателей серии ППГЕ
| Тип | Ток, А | Напряжение, В | Описание |
|---|---|---|---|
| ППГЕ-..-1И25-380AC | 25 | ~380 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГЕ-..-1И20-690AC | 20 | ~690 | |
| ППГЕ-..-1И20-380AC | 20 | ~380 | |
| ППГЕ-..-1И20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-2И25-380AC | 25 | ~380 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГЕ-..-2И20-690AC | 20 | ~690 | |
| ППГЕ-..-2И20-380AC | 20 | ~380 | |
| ППГЕ-..-2И20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-3И16-380AC | 16 | ~380 | Переключатель двухпозиционный, (0-1) |
| ППГЕ-..-3И25-380AC | 25 | ~380 | |
| ППГЕ-..-3И16-690AC | 16 | ~690 | |
| ППГЕ-..-3И20-380AC | 20 | ~380 | |
| ППГЕ-..-3И20-690AC | 20 | ~690 | |
| ППГЕ-..-3И16-48DC | 16 | ⎓ 48 | |
| ППГЕ-..-3И20-48DC | 20 | ⎓ 48 | |
| ППГ Е-..-4И25-380AC | 25 | ~380 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГЕ-..-4И20-690AC | 20 | ~690 | |
| ППГЕ-..-4И20-380AC | 20 | ~380 | |
| ППГЕ-..-4И20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-1С25-380AC | 25 | ~380 | Переключатель трехпозиционный с нулевым положением, (0-1-2) |
| ППГЕ-..-1С20-690AC | 20 | ~690 | |
| ППГЕ-..-1С20-380AC | 20 | ~380 | |
| ППГЕ-..-1С20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-2С25-380AC | 25 | ~380 | Переключатель трехпозиционный с нулевым положением (0-1-2) |
| ППГЕ-..-2С20-690AC | 20 | ~690 | |
| ППГЕ-..-2С20-380AC | 20 | ~380 | |
| ППГЕ-..-2С20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-3С25-380AC | 25 | ~380 | Переключатель трехпозиционный с нулевым положением, (0-1-2) |
| ППГЕ-..-3С20-690AC | 20 | ~690 | |
| ППГЕ-..-3С20-380AC | 20 | ~380 | |
| ППГЕ-..-3С20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-1З25-380AC | 25 | ~380 | Переключатель двухпозиционный без нулевого положения, (1-2) |
| ППГЕ-..-1З20-690AC | 20 | ~690 | |
| ППГЕ-..-1З20-380AC | 20 | ~380 | |
| ППГЕ-..-1З20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-2З25-380AC | 25 | ~380 | Переключатель двухпозиционный без нулевого положения, (1-2) |
| ППГЕ-..-2З20-690AC | 20 | ~690 | |
| ППГЕ-..-2З20-380AC | 20 | ~380 | |
| ППГЕ-..-2З20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-3З25-380AC | 25 | ~380 | Переключатель двухпозиционный без нулевого положения, (1-2) |
| ППГЕ-..-3З20-690AC | 20 | ~690 | |
| ППГЕ-..-3З20-380AC | 20 | ~380 | |
| ППГЕ-..-3З20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-2В25-380AC | 25 | ~380 | Переключатель для вольтметра четырехпозиционный с нулевым положением, угол поворота 30°, 3 линейных напряжения |
| ППГЕ-..-2В20-690AC | 20 | ~690 | |
| ППГЕ-..-2В20-380AC | 20 | ~380 | |
| ППГЕ-..-2В20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-4В25-380AC | 25 | ~380 | Переключатель для вольтметра семипозиционный без нулевого положения, угол поворота 30° |
| ППГЕ-..-4В20-690AC | 20 | ~690 | |
| ППГЕ-..-4В20-380AC | 20 | ~380 | |
| ППГЕ-..-4В20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-6В25-380AC | 25 | ~380 | Переключатель для вольтметра четырехпозиционный с нулевым положением, угол поворота 30°, 3 фазных напряжения |
| ППГЕ-..-6В20-690AC | 20 | ~690 | |
| ППГЕ-..-6В20-380AC | 20 | ~380 | |
| ППГЕ-..-6В20-48DC | 20 | ⎓ 48 | |
| ППГЕ-..-2И63-690AC | 63 | ~690 | Переключатель двухпозиционный с нулевым положением, (0-1) |
| ППГЕ-..-2И80-690AC | 80 | ||
| ППГЕ-..-2И63-48DC | 63 | ⎓ 48 | |
| ППГЕ-..-2И80-48DC | 80 | ||
| ППГЕ-..-3И63-690AC | 63 | ~690 | Переключатель двухпозиционный, (0-1) |
| ППГ Е-..-3И80-690AC | 80 | ||
| ППГЕ-..-3И63-48DC | 63 | ⎓ 48 | |
| ППГЕ-..-3И80-48DC | 80 | ||
| ППГЕ-..-1С63-690AC | 63 | ~690 | Переключатель трехпозиционный с нулевым положением, (0-1-2) |
| ППГЕ-..-1С80-690AC | 80 | ||
| ППГЕ-..-1С63-48DC | 63 | ⎓ 48 | |
| ППГЕ-..-1С80-48DC | 80 | ||
| ППГЕ-..-1З63-690AC | 63 | ~690 | Переключатель двухпозиционный без нулевого положения, (1-2) |
| ППГЕ-..-1З80-690AC | 80 | ||
| ППГЕ-..-1З63-48DC | 63 | ⎓ 48 | |
| ППГЕ-..-1З80-48DC | 80 | ||
| ППГЕ-..-58А25-380АС | 25 | ~380 | Переключатель для амперметра 2-полюсный L1 - L2 - L3 |
| ППГЕ-..-58А20-690АС | 20 | ~690 | |
| ППГЕ-..-58А20-48DС | 20 | ⎓ 48 | |
| ППГЕ-..-97А25-380АС | 25 | ~380 | Переключатель для амперметра 2-полюсный 0-1-2-3 |
| ППГЕ-..-97А20-690АС | 20 | ~690 | |
| ППГЕ-..-97А20-48DС | 20 | ⎓ 48 | |
| ППГЕ-..-98А25-380АС | 25 | ~380 | Переключатель для амперметра 2-полюсный 0-1-2-3 |
| ППГЕ-..-98А20-690АС | 20 | ~690 | |
| ППГЕ-..-98А20-48DС | 20 | ⎓ 48 |
Вся документация и сертификаты высылается отдельно по запросу.
