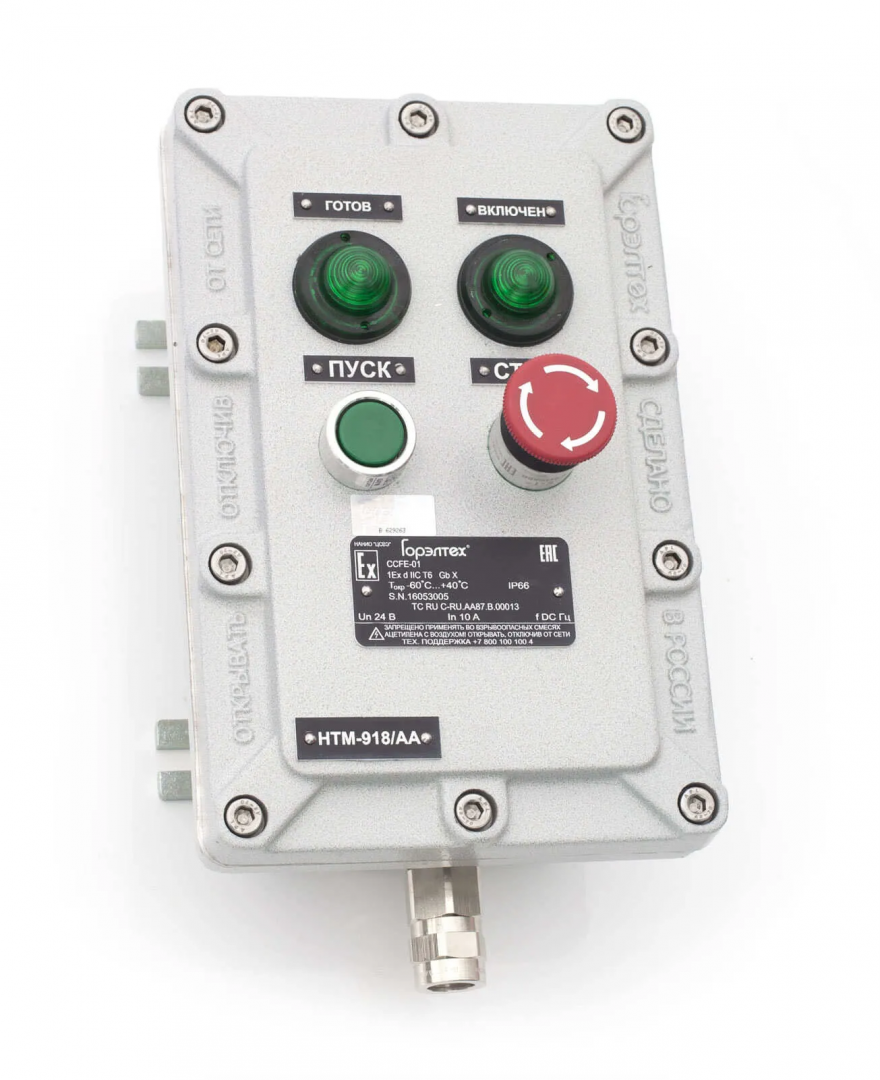

Взрывозащищённый многоместный пост управления и индикации ПКИВ (CCFE-01) используется для локального и дистанционного управления промышленным оборудованием, а также для отображения состояния технологических процессов с помощью световой индикации. Устройство входят в состав систем автоматики, сигнализации и промышленного контроля, обеспечивая надёжное функционирование оборудования во взрывоопасных зонах.
Конструкция постов основана на принципе «взрывонепроницаемой оболочки» (Exd), предотвращающем выход пламени наружу при внутреннем взрыве. Оборудование соответствует требованиям ГОСТ 30852.13-2002 (IEC 60079-14:1996) и ГОСТ IEC 61241-3-2011, что подтверждает его пригодность для применения на объектах с различными категориями взрывоопасности.
Взрывозащищённый многоместный пост управления и индикации ПКИВ может комплектоваться различными элементами — кнопками, тумблерами, сигнальными лампами и индикаторами. Количество элементов — до шести в одном корпусе, что обеспечивает гибкость конфигурации. Для модификации ПКИВ281813 предусмотрено окно, в котором может устанавливаться контрольно-измерительный прибор (КИП) вместе с четырьмя органами управления.
Корпус поста выполнен из коррозионностойких материалов и снабжён уплотнениями, обеспечивающими герметичность и устойчивость к воздействию влаги, пыли и химически активных веществ, включая сероводород.
Срок службы взрывонепроницаемых оболочек Exd превышает 25 лет. Элементы управления выполнены в увеличенном формате — ими удобно пользоваться в защитных перчатках, а сигнальные лампы диаметром 40 мм с встроенными рефлекторами обеспечивают отличную видимость под углом и при загрязнении поверхности.
Пост ПКИВ (CCFE-01) применяется в химической, нефтяной, фармацевтической и газоперерабатывающей промышленности, а также на шахтах, рудниках и других объектах с риском воспламенения пыли и газов. Устройство допускается к эксплуатации в помещениях и на открытых установках во взрывоопасных зонах I–IV классов опасности, поднадзорных Ростехнадзору РФ и техническим надзорам стран СНГ.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIС T6...T4 Gb X 1Ex db IIB+H2 T6...T4 Gb Ex tb IIIC T70°С...135°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP67/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы,непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (Т4/Т135°С) -60…+60 (для рудничного нормального и общепромышленного исполнений) |
| Напряжение питания, В | ~1000 / ⎓400 |
| Максимальная сила тока, А | 300 |
| Резьба на присоединительных отверстиях | Метрическая ГОСТ 24705-2004 (другой тип и размер резьбы, второе отверстие по требованию) |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 7 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ПКИВ 1Х - 2X -...- 2X - 3X -...- 3X / 4Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи: ПКИВ281811-КГВ01К11-КГВ01Ч02-ЛГВ01К-2КНВ2/ПЕТЛЯ-ТУ 27.12.31-037-72453807-2017:
Вся документация и сертификаты высылается отдельно по запросу.
