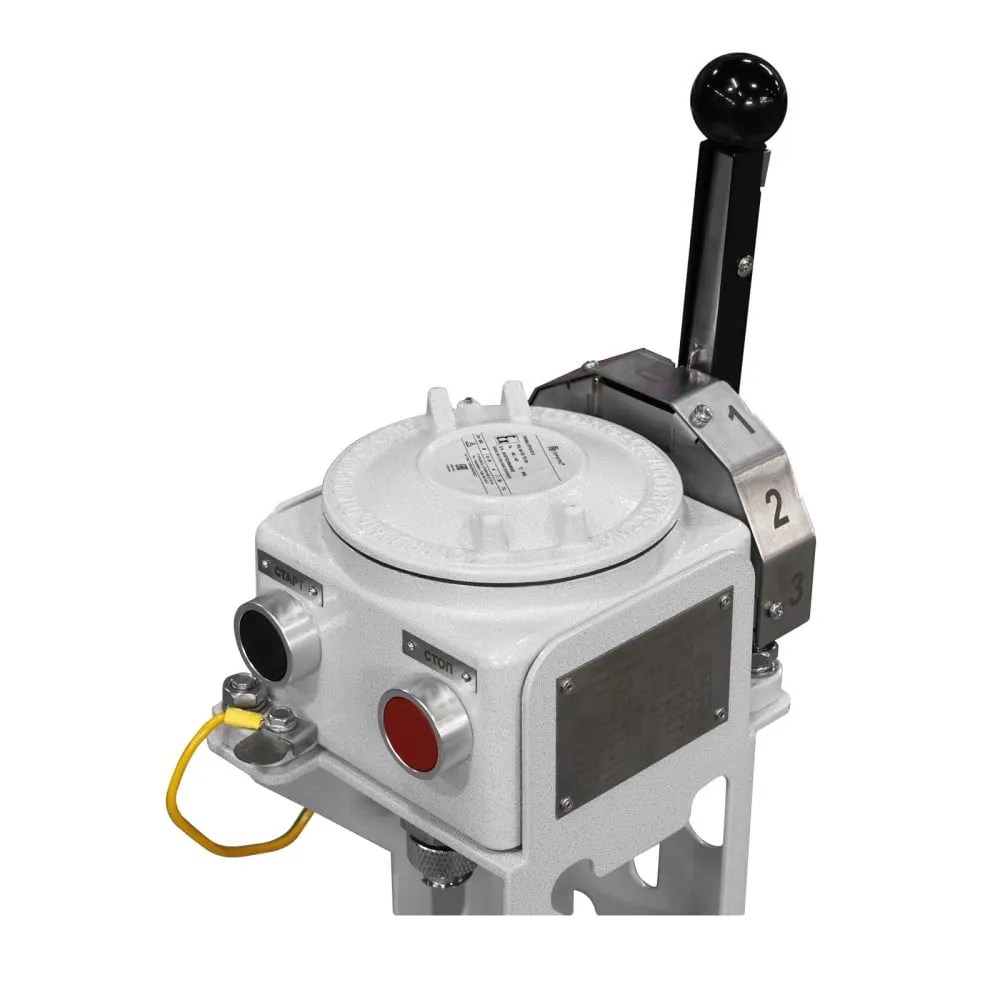

Взрывозащищённый командоаппарат ПКИВА-УП предназначен для дистанционного управления электроприводами лебёдок буровых установок, обеспечивая надёжную и безопасную работу оборудования во взрывоопасных зонах. Устройство позволяет оператору точно регулировать движение механизма и контролировать процесс с учётом производственных требований.
Корпус командоаппарата ПКИВА-УП выполнен во взрывозащищённом исполнении с повышенной пыле- и влагозащитой, что гарантирует устойчивость к воздействию агрессивной среды. Эргономичная ручка снабжена системой блокировки от случайного включения, повышающей безопасность эксплуатации. По требованию заказчика изделие может быть укомплектовано кнопками управления, кабельными вводами и элементами диспетчеризации.

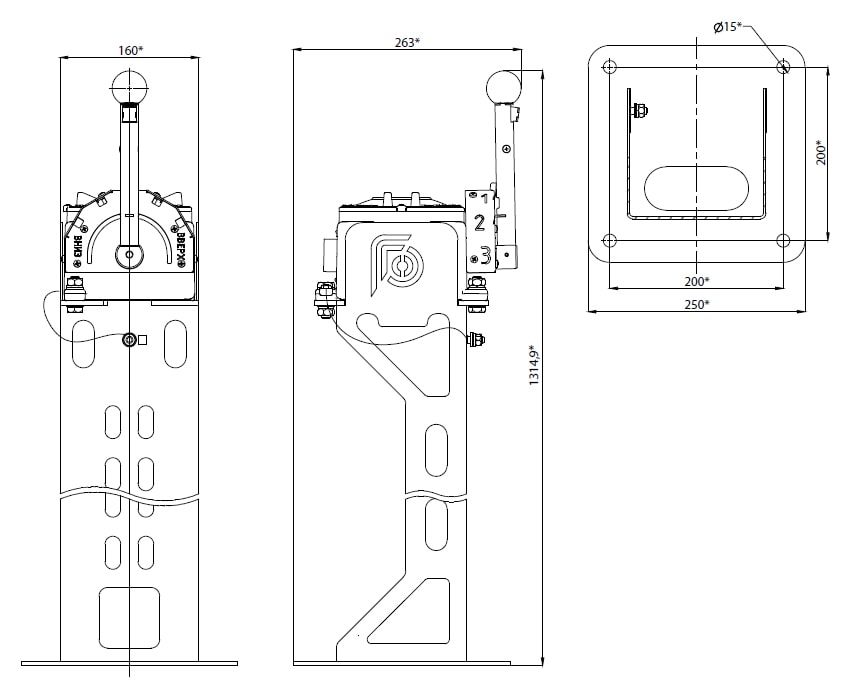

Для удобства монтажа предусмотрена опция /РАМА, позволяющая установить командоаппарат на раму любой высоты. Конструкция обеспечивает защиту кабельных вводов от механических повреждений и облегчает кабель-менеджмент в полевых условиях.
Функциональные возможности включают девять режимов управления с тремя скоростями в каждом направлении. Выпускаются варианты исполнения с самовозвратом ручки, фиксацией положений или наличием стопора — в зависимости от задачи и типа привода.
Взрывозащищённый командоаппарат ПКИВА-УП применяется в помещениях и на открытых площадках взрывоопасных зон, на объектах I–IV классов опасности, соответствующих требованиям ГОСТ 30852.13-2002 (IEC 60079-14:1996). Устройство допущено к эксплуатации на производственных объектах, поднадзорных Ростехнадзору РФ и техническим надзорным органам стран Таможенного союза и СНГ.
| Характеристики | Значения |
|---|---|
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ex tb IIIC T85 °С Db |
| Степень защиты | IP66 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль. |
| Температура окружающей среды, °С | -45...+45 |
| Максимальное напряжение, В |
Для группы переключателей скоростей: 660 AC Для группы кнопок ПУСК/СТОП: 600 АС 230 DC |
| Номинальное напряжение, В |
380В AC 250В DC |
| Номинальный ток, А |
Для группы переключателей скоростей: 20 (при 380В), АС-3,AC-23 8 (при 250В), DC-21A 15 (при 110В), DC-21A 20 (при 24В), DC-21A Для группы кнопок ПУСК/СТОП: 1,2 (при 600В), AC-15 3 (при 240В), AC-15 6 (при 120В), AC-15 0,1 (при 600В), DC-13 0,27 (при 250В), DC-13 0,55 (при 125В), DC-13 |
| Контактная группа |
Кнопок ПУСК/СТОП: 1НО+1НЗ 2НО 2НЗ |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал: |
Корпуса командоаппарата: коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты. Ручки управления: Нержавеющая сталь AISI 304. |
| Исполнение | Количество скоростей | Механизм самовозврата ручки | Фиксация ручки в промежуточных положениях | Стопор при движении ручки вперед | Стопор при движении ручки назад |
|---|---|---|---|---|---|
| РГВН17/3В | 3 | Да | Нет | Да | Нет |
| РГВН17/3С | Нет | Да | Да | Да | |
| РГВН17/3 | Нет | Нет | Да | Нет | |
| РГВН17/2В | 2 | Да | Нет | Да | Нет |
| РГВН17/2С | Нет | Да | Да | Да | |
| РГВН17/2 | Нет | Нет | Да | Нет | |
| РГВН17/1В | 1 | Да | Нет | Да | Нет |
| РГВН17/1С | Нет | Да | Да | Да | |
| РГВН17/1 | Нет | Нет | Да | Нет |
ПКИВА-УП151512 - 1X - 2Х - 3Х / 4Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи: ПКИВА–УП151512–РГВН17/3В–1КГВ01К11-1КГВ01Ч11-2КНВТВ2MGНК/РАМА–ТУ27.12.31-037-72453807-2017 - пост управления взрывозащищенный ПКИВА-УП, с 3-я скоростями с самовозвратом в «нулевое» положение, 2 кнопки управления «ПУСК», «СТОП», 2 кабельных ввода КНВТВ2MGНК, рама в комплекте.
Вся документация и сертификаты высылается отдельно по запросу.
