М-ДВГ-МКВК и ДВГ-МКВ миниатюрный встраиваемый и концевой взрывозащищённый выключатель

Миниатюрный взрывозащищённый встраиваемый М-ДВГ-МКВК и концевой ДВГ-МКВ выключатель предназначены для коммутации электрических цепей, фиксации положения подвижных элементов и управления технологическим оборудованием в системах промышленной автоматизации. Данные устройства обеспечивают точное и надёжное срабатывание в составе контрольно-измерительных систем (КИПиА), узлов автоматики и приборов, эксплуатируемых во взрывоопасных или агрессивных средах.

Завод-изготовитель несёт гарантию полного соответствия выключателя М-ДВГ-МКВК и ДВГ-МКВ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

ДВГ-МКВ — взрывозащищённый концевой выключатель, используемый для включения, выключения или фиксации положения исполнительных устройств, насосов и элементов систем управления. Он обеспечивает достоверную передачу сигнала в автоматизированных комплексах, предотвращая ложные срабатывания. Монтаж выключателя в приборы должен производиться с учётом механической защиты корпуса от внешних воздействий. Изделие комплектуется кабелем длиной 3 метра.

М-ДВГ-МКВК — встраиваемый взрывозащищённый выключатель (Ex-компонент), предназначенный для установки внутри оборудования или систем автоматики, требующих последующей сертификации конечного изделия. Модель представлена в двух вариантах — с приводом и без привода. В стандартной комплектации устройство оснащено гибкими проводами длиной 5 метров.

Конструктивные особенности

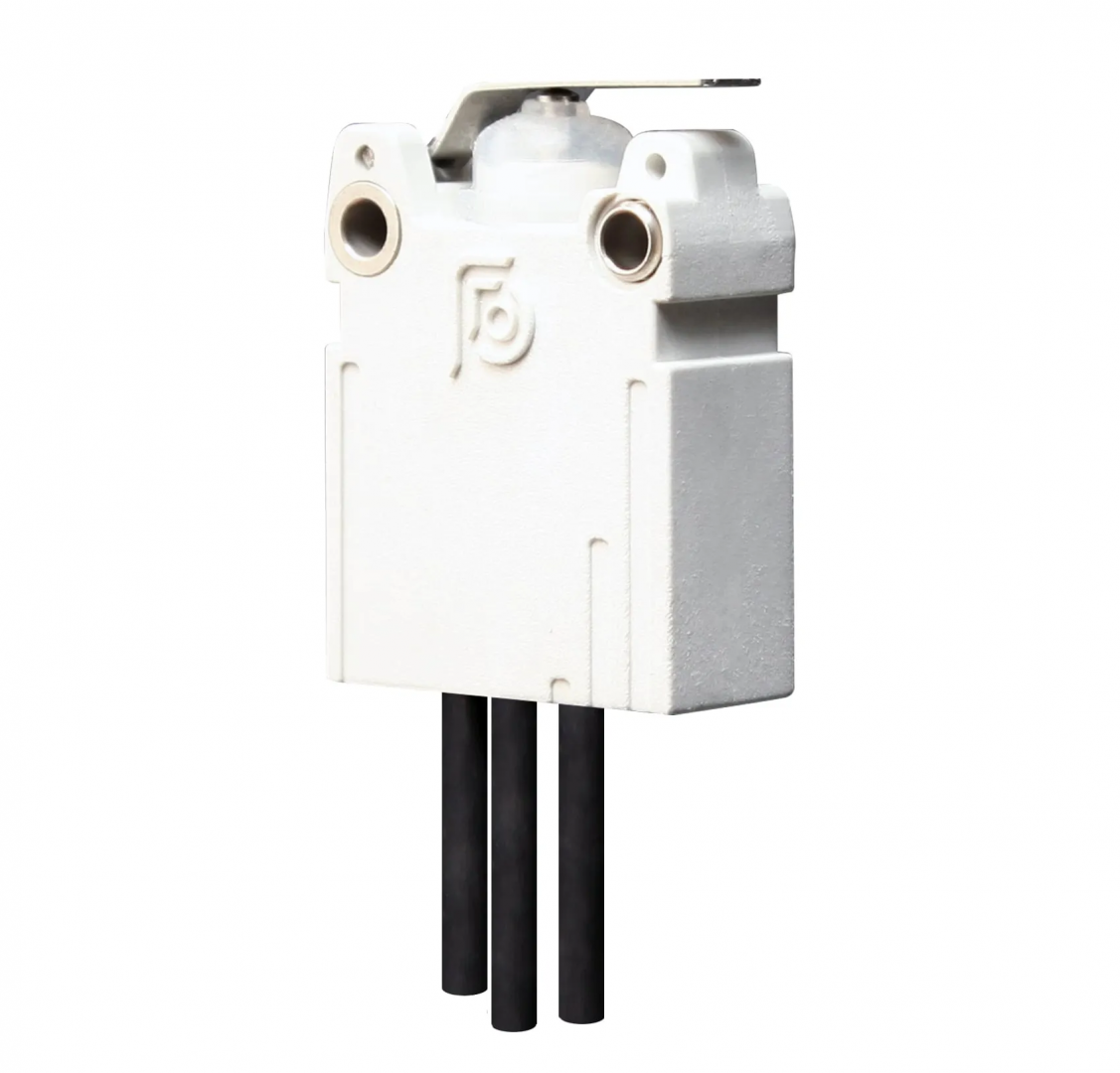

Компактный выключатель имеет прочный корпус из ударостойкого пластика, устойчивого к воздействию химически активных веществ и влаги. Привод и контактные элементы выполнены из нержавеющей стали, обеспечивая устойчивость к коррозии и стабильность характеристик при длительной эксплуатации. Конструкция предусматривает два технологических отверстия для крепления, что облегчает установку в ограниченных пространствах приборов и щитов.

Преимущества взрывозащищённых выключателей М-ДВГ-МКВК и ДВГ-МКВ:

• Высокая точность срабатывания и повторяемость параметров при многократных циклах включения.
• Простота монтажа и подключения, возможность интеграции в готовые системы КИПиА.
• Степень защиты IP66 — полная пыленепроницаемость и защита от сильных водяных струй.
• Устойчивость к вибрациям, пыли, влаге и агрессивным средам.

Миниатюрные взрывозащищённые выключатели М-ДВГ-МКВК и ДВГ-МКВ применяются для:

• контроля конечных положений механизмов и исполнительных узлов;
• управления насосами, задвижками, клапанами и другими элементами технологических систем;
• работы в составе сертифицированных устройств для взрывоопасных зон категорий 1 и 2 по газу, 21 и 22 по пыли;
• эксплуатации на объектах нефтегазовой, химической, металлургической, энергетической и машиностроительной отраслей.

Нормативное соответствие

Взрывозащищённые выключатели М-ДВГ-МКВК и ДВГ-МКВ соответствуют требованиям ГОСТ 30852.13-2002 (IEC 60079-14), ГОСТ IEC 61241-3-2011 и ПУЭ (глава 7.3). Применяются на опасных производственных объектах I–IV классов опасности, поднадзорных Ростехнадзору и техническим надзорам стран ТС и СНГ.

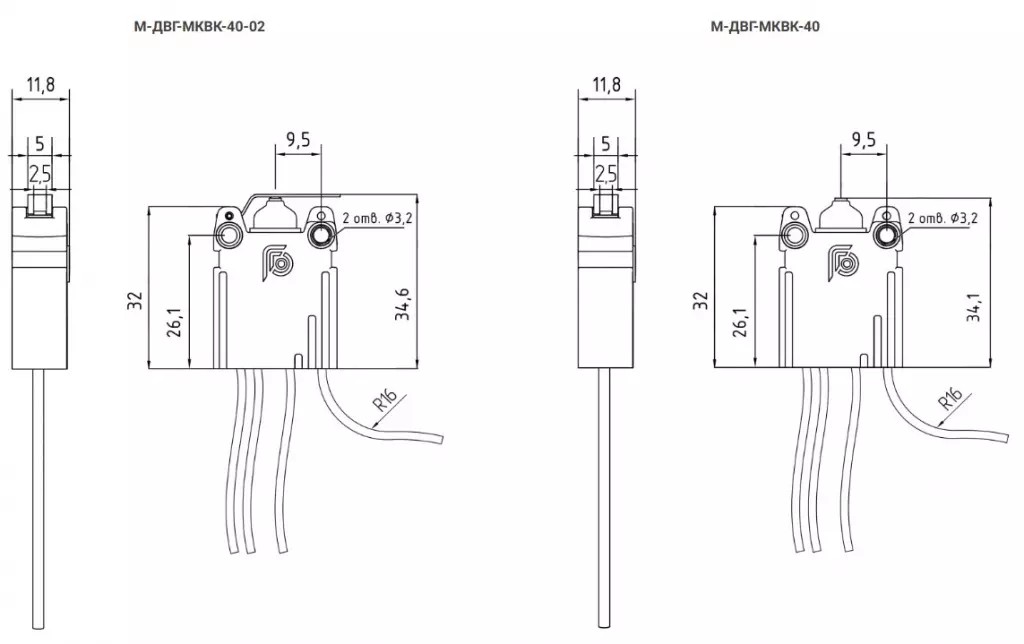

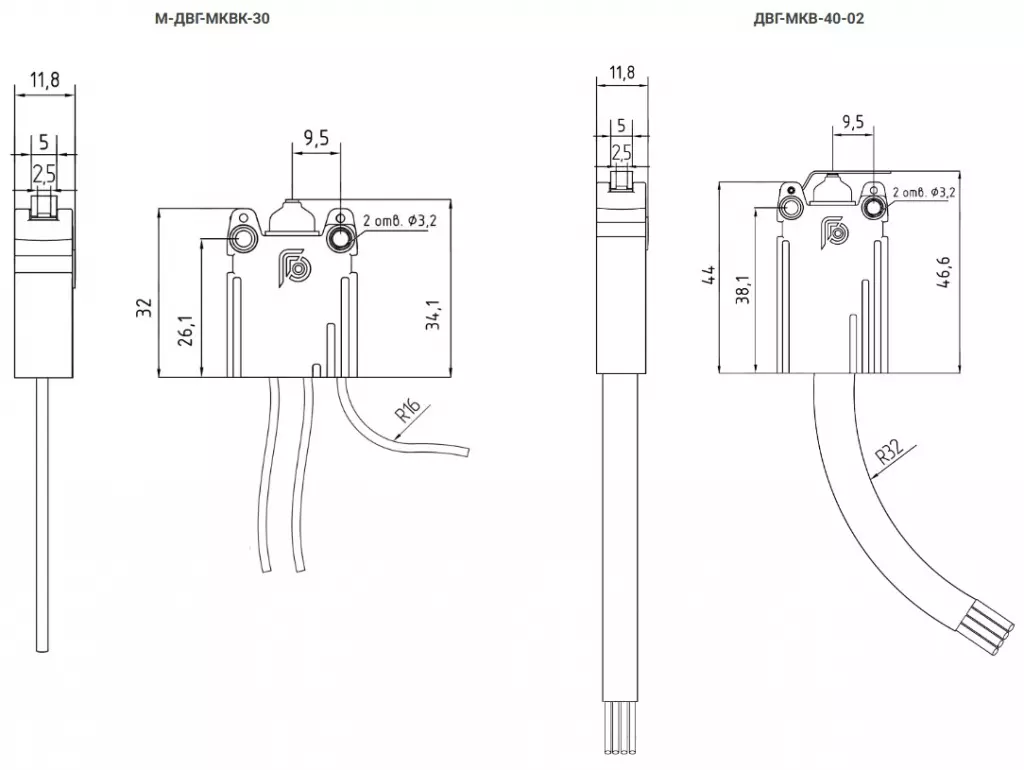

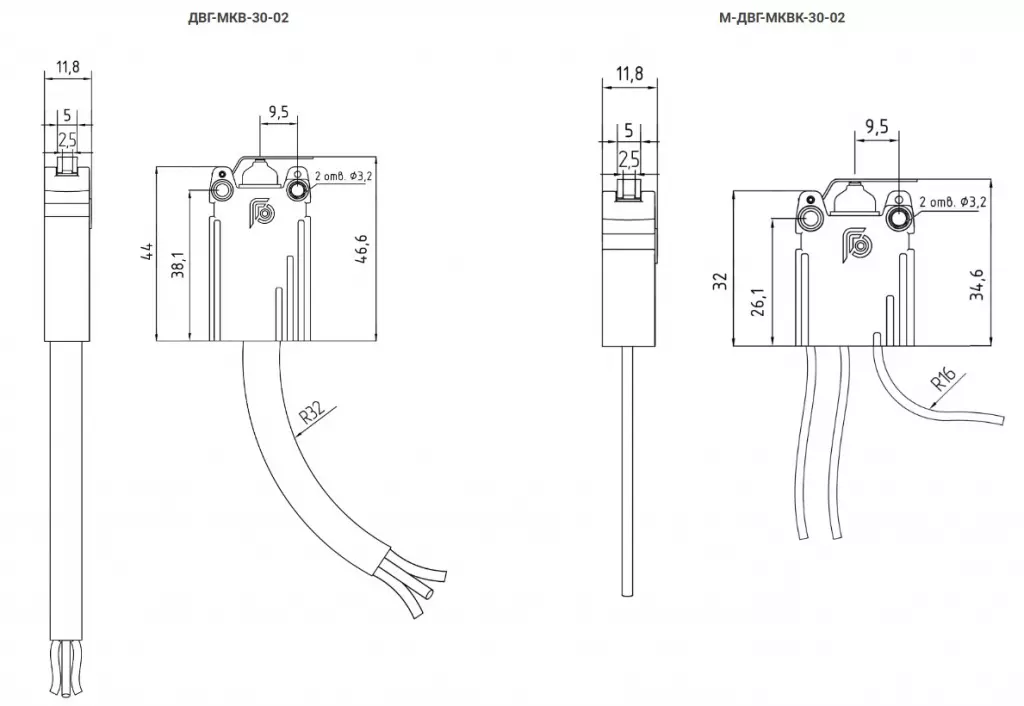

Габаритные размеры и присоединительные размеры

Формирование заказа

Концевой выключатель ДВГ-МКВ:

• 1x — Тип контакта:
  30 – трехпроводный тип контакта,
  40 – четырехпроводный тип контакта
• 2x — Привод: 02
• 3x — Опции и аксессуары

Встраиваемый выключатель М-ДВГ-МКВК:

• 1x — Тип контакта:
  30 – трехпроводный тип контакта,
  40 – четырехпроводный тип контакта
• 2x — Привод: 00 - без привода, 02 - с приводом
• 3x — Опции и аксессуары
