РГМЕК взрывозащищённый встраиваемый разъём для установки в корпуса с видом взрывозащиты «Ex e»

Взрывозащищённый разъём РГМЕК представляет собой надёжный Ex-компонент для Ex e корпусов, предназначенный для подключения мобильного и нестационарного оборудования во взрывоопасных зонах промышленных предприятий. Устройство обеспечивает безопасное питание переносных светильников, вентиляторов, насосов, аккумуляторных батарей, компрессоров, измерительных приборов и других электроприёмников, используемых на опасных производственных объектах, где присутствует риск воспламенения газов или горючей пыли.

Завод-изготовитель несёт гарантию полного соответствия разъёма РГМЕК заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип действия основан на механизме вставки с поворотом: при вводе вилки ВГМЕ в гнездо и её повороте на 45° происходит замыкание внутреннего переключателя, обеспечивающего надёжный электрический контакт. Извлечение возможно только после перевода выключателя в положение «выключено», что предотвращает искрообразование и гарантирует безопасность эксплуатации даже при работе в зонах повышенной опасности.

Корпус взрывозащищённого разъёма РГМЕК изготовлен из полиэстера, армированного стекловолокном, обладающего высокой механической прочностью, термостойкостью и устойчивостью к воздействию агрессивных химических веществ, влаги и пыли. Конструкция отличается долговечностью, герметичностью и защитой от внешних воздействий. При установке гнездом вниз устройство обеспечивает степень защиты IP66, а в иных положениях — IP54, что соответствует требованиям ГОСТ 14254-96.

Разъём совместим с вилками типа ВГМЕ и используется в качестве встраиваемого элемента в корпуса с видом взрывозащиты Ex e, обеспечивая безопасное подключение электрооборудования без нарушения целостности оболочки.

Взрывозащищённый разъём РГМЕК соответствует стандартам ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, сертифицирован для применения на объектах, поднадзорных Ростехнадзору РФ и техническим надзорам стран ТС и СНГ.

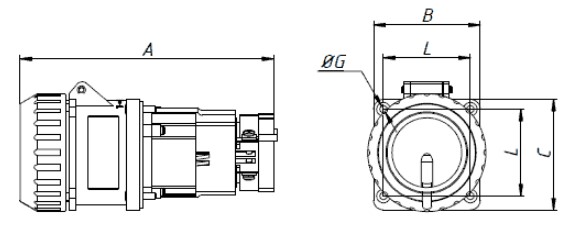

Габаритные размеры и присоединительные размеры



Тип	Ток, A	Напряжение, В	Кол-во полюсов	Цвет	Габаритные размеры, мм					Масса, кг
					A	B	С	G	L
РГМЕК-16-130-2	16	130	2P+PE	желтый	154	65	65	4,3	53	0,32
РГМЕК-16-250-2	16	250	2P+PE	синий	154	65	65	4,3	53	0,320
РГМЕК-16-250-3	16	250	3P+PE	синий	158,5	86	86	5,8	69,5	0,480
РГМЕК-32-380-3	32	380	3P+PE	красный	232	87,5	87,5	5,8	69,5	0,895
РГМЕК-32-380-4	32	380	3P+N+PE	красный	232	87,5	87,5	5,8	69,5	0,970
РГМЕК-16-500-3	16	500	3P+PE	черный	158,5	86	86	5,8	69,5	0,48
РГМЕК-16-690-3	16	690	3P+PE	черный	158,5	86	86	5,8	69,5	0,48
РГМЕК-16-500-4	16	500	3P+N+PE	черный	158,5	86	86	5,8	69,5	0,56
РГМЕК-16-690-4	16	690	3P+N+PE	черный	158,5	86	84	6	69,5	0,56
РГМЕК-32-250-3	32	250	3P+PE	синий	227	87	95	6	69,5	0,9
РГМЕК-32-380-3	32	380	3P+PE	красный	227	87,5	95	6	69,5	0,9
РГМЕК-32-500-3	32	500	3P+PE	черный	227	87,5	95	6	69,5	0,9
РГМЕК-32-690-3	32	690	3P+PE	черный	227	87,5	95	6	69,5	0,9
РГМЕК-32-250-4	32	250	3P+N+PE	синий	227	87,5	100	6	69,5	0,98
РГМЕК-32-380-4	32	380	3P+N+PE	красный	227	87,5	100	6	69,5	0,98
РГМЕК-32-500-4	32	500	3P+N+PE	черный	227	87,5	100	6	69,5	0,98
РГМЕК-32-690-3	32	690	3P+N+PE	черный	227	87,5	100	6	69,5	0,98

Формирование заказа

РГМЕК - 1X - 2X - 3X – ТУ 27.33.13-042-72453807-2017

• 1x – Сила тока, А: 16; 32
• 2x – Максимальное напряжение, В: 130; 250; 380
• 3x – Количество полюсов: 2P+PE - 2; 3P+PE - 3; 3P+N+PE - 4
