Взрывозащищённое светозвуковое табло ПГСК04 предназначено для оперативного оповещения персонала в промышленных зонах с потенциально взрывоопасной атмосферой. Устройство совмещает функции световой индикации и звукового сигнала, обеспечивая мгновенное восприятие предупреждающей информации даже в шумных и плохо освещённых помещениях.
Данное табло применяется в составе систем промышленной безопасности, автоматического оповещения и управления технологическими процессами, выполняя важную роль в предотвращении аварийных ситуаций и защите работников. Светозвуковое табло для взрывоопасных зон ПГСК04 используется на объектах, где требуется надёжная визуальная и акустическая сигнализация в условиях воздействия газов, пыли и вибраций.
Главной особенностью взрывозащищённого табло ПГСК04 является его устойчивость к внешним факторам и удобство эксплуатации. Корпус выполнен в герметичном исполнении, обеспечивая полную защиту от проникновения пыли, влаги и агрессивных газов, включая сероводород. Внутри предусмотрена воздушная прослойка без применения компаунда, что исключает риск нарушения герметичности при монтаже или техническом обслуживании.

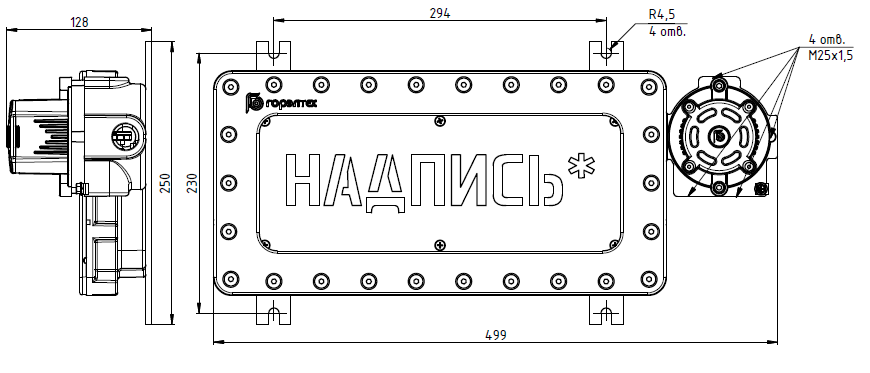

Конструкция отличается компактностью — толщина всего 113 мм позволяет устанавливать устройство в узких коридорах, блок-боксах, контейнерах и других ограниченных по пространству местах. Размер светового окна 320×120 мм обеспечивает высокую читаемость информации с любого угла обзора, а равномерная светодиодная подсветка делает индикацию хорошо различимой даже при ярком внешнем освещении.
Взрывозащищённое светозвуковое табло ПГСК04 для промышленных объектов широко применяется в нефтегазовой, химической, металлургической, энергетической и горнодобывающей отраслях, а также на предприятиях пищевой, транспортной и перерабатывающей промышленности.
Устройство может устанавливаться в помещениях и на открытых площадках, включая взрывоопасные зоны категорий 1 и 2, а также зоны с риском воспламенения горючей пыли.
Конструкция и материалы табло соответствуют требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и ГОСТ IEC 61241-3-2011, что подтверждает его безопасность для эксплуатации на объектах I–IV классов опасности, находящихся под надзором Ростехнадзора РФ и технических инспекций стран СНГ.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db e mb IIC T6 Gb Ex tb IIIC T85°С Db 1Ex db [ib] IIC T6 Gb Ex tb [ib] IIIC T80°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC (кроме ацетилена), зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли; Категория III по пыли, взрывоопасные пылевые среды |
| Температура окружающей среды, °С | -60...+60 |
| Напряжение питания, В | ~220 (50/60 Гц); ⎓12, ⎓24 |
| Потребляемый ток, А | 0,065 (для ~220 В); 0,42 (для ⎓12 В); 0,23 (для ⎓24 В) |
| Мощность, Вт |
Мощность активная, Вт: 6,94 (для ~220 В); 5,04 (для ⎓12 В); 5,52 (для ⎓24 В) Мощность полная, ВА: 14,85 (для ~220 В) |
| Присоединительные отверстия | Метрическая 4 x M25х1,5 ГОСТ 24705-2004 (3 x M25х1,5 для исполнения с аккумуляторной батареей) |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное стекло. |
| Крепление корпуса | 4 внешние монтажные точки |
| Яркость (зеленая подсветка) | Не менее 1200 кд/кв.м. |
| Максимальный уровень звукового давления, дБ: | 108; 102 (для рудничного исполнения) |
| Масса, кг: | не более 10 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ПГСК04 - 1X / 2X / 3Х / 4Х - 5Х / 6Х – ТУ 27.90.20-038-72453807-2017, где
Пример записи: ПГСК04-220AC/ЗАГАЗОВАНО/Б/К-КОВ1Н-ТУ 27.90.20-038-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
