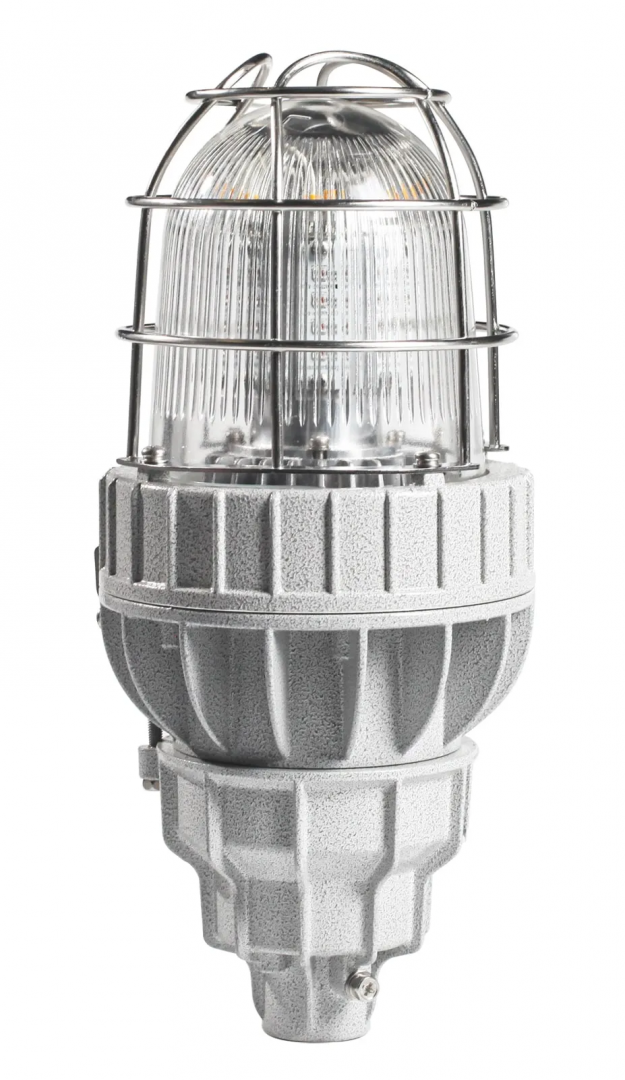

Взрывозащищённый светодиодный заградительный огонь СГА01-С (XLF-9) применяется для световой маркировки высотных зданий, башен, промышленных труб и инженерных сооружений, которые представляют потенциальную опасность для воздушного движения. Устройство выполняет важную функцию предупреждения летательных аппаратов — самолётов, вертолётов, дельтапланов — о наличии преград при полётах в ночное время или в условиях ограниченной видимости, обеспечивая высокий уровень авиационной безопасности.
Корпус СГА01-С (XLF-9) выполнен из прочных, антикоррозионных материалов, устойчивых к механическим воздействиям и агрессивным промышленным средам. Внутри установлен светодиодный модуль с 12 или 24 сверхъяркими светодиодами, формирующими круговое свечение 360° в горизонтальной плоскости.
Реализованы три режима работы — постоянное свечение, мигание и круговое зажигание. Светодиоды обладают сроком службы порядка 100 000 часов, что гарантирует долговечность устройства при минимальном энергопотреблении.
Светосигнальное устройство СГА01-С, (XLF-9) имеет взрывозащищённое исполнение, допускающее эксплуатацию в зонах 1 и 2 по ГОСТ 30852.13-2002 (IEC 60079-14:1996), а также в средах с горючей пылью согласно ГОСТ IEC 61241-3-2011.
Оборудование СГА01-С (XLF-9) соответствует требованиям РЭГА РФ-94, ИКАО (Приложение 14) и нормативам Межгосударственного авиационного комитета, что подтверждает его применение на объектах I–IV классов опасности, поднадзорных Ростехнадзору РФ и надзорным органам стран ТС и СНГ.
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С | -60…+60 |
| Номинальное напряжение, В | ~220 (50/60 Гц), ~=24, ~=12 |
| Потребляемый ток, А |
1А (12 светодиодов, U=12 В) 2А (24 светодиода, U=12 В) 0,06А (12 светодиодов, U≈220 В (50/60 Гц)) 0,1А (24 светодиода, U≈220 В (50/60 Гц)) |
| Электрическая схема | Прямое подключение к клеммам L, N, PE сечением 4 мм² |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав. Колпак — термостойкое ударопрочное стекло |
| Сила светового потока |
Более 32 кд (12 светодиодов) Более 64 кд (24 светодиода) Соответствует огням малой интенсивности Тип B (АН-170 п. 6.1.19 СГА01) |
| Наработка на отказ | 50000 часов (сверхъяркие светодиоды производства Японии, срок службы 100 тыс. часов) |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 7 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ex tb IIIC T80°C Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Защита | IP66/IP67/IP69, IK08 |
Вся документация и сертификаты высылается отдельно по запросу.
