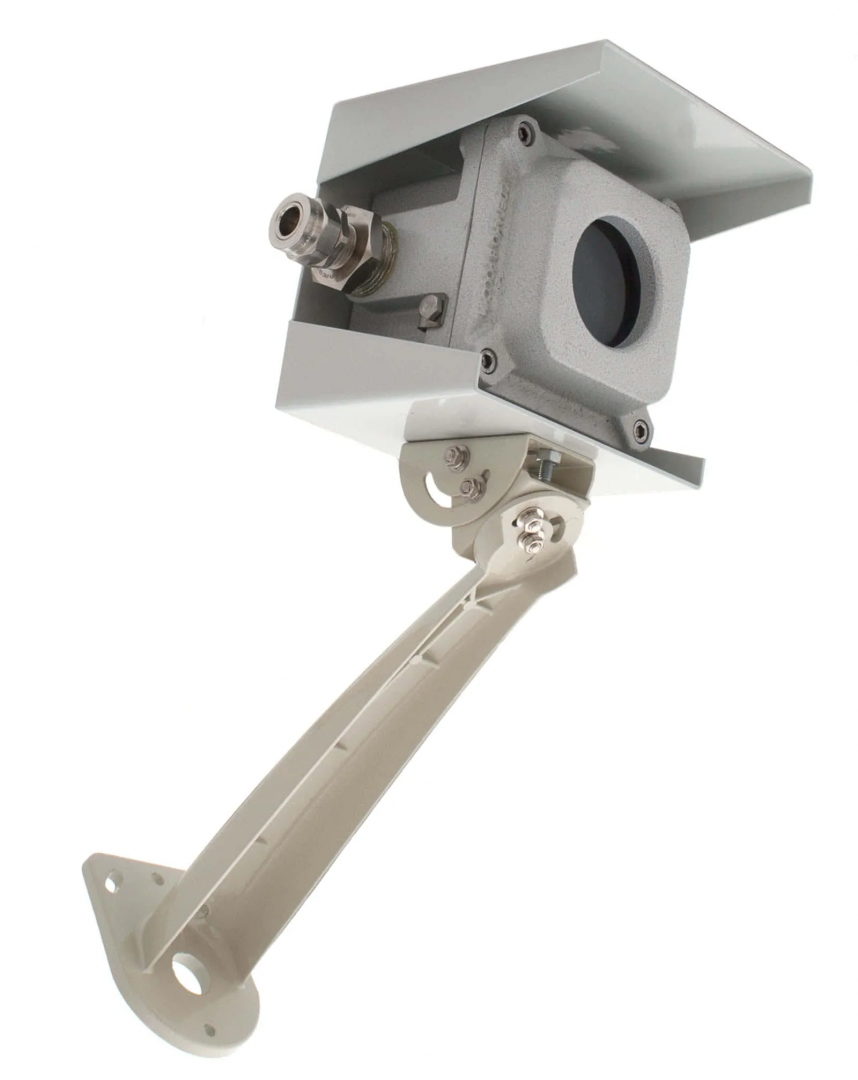

Взрывозащищённая видеокамера c аналоговым выходом ВНГ-3 предназначена для круглосуточного видеонаблюдения на промышленных объектах с риском возникновения взрывоопасной атмосферы. Устройство обеспечивает стабильную работу в условиях высокой запылённости, вибраций и агрессивных факторов внешней среды.
Камера обладает высокой чувствительностью в инфракрасном диапазоне, что позволяет получать чёткое изображение даже при низком уровне освещённости или в полной темноте. Аналоговый видеовыход обеспечивает совместимость с традиционными системами видеонаблюдения и регистраторами без необходимости применения дополнительных интерфейсов.
Конструкция камеры выполнена во взрывозащищённом корпусе, устойчивом к механическим воздействиям и коррозии.
Взрывозащищённая видеокамера ВНГ-3 используется во взрывоопасных зонах 1, 2, 21 и 22 категорий, на объектах с присутствием горючих газов, паров и пыли. Камера соответствует требованиям ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, применяется на промышленных площадках I–IV классов опасности, поднадзорных Ростехнадзору РФ и техническим надзорам стран ТС и СНГ.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты: |
1Ex db IIC T6…T5 Gb X Ex tb IIIC T80C…T100C Db X |
| Защита: | IP66, IK10 |
| Установка: |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Температура окружающей среды, °С |
-60...+60 (Т5/100°С) -60...+40 (Т6/80°С) -60...+60 (Т6/80°С) |
| Потребляемый ток | 100 мА |
| Резьба на присоединительных двух отверстиях: | Метрическая M32х1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Термостойкое ударопрочное стекло. |
| Разрешение | 480 ТВ Линий |
| Питание видеокамеры | ~220; ⎓12 |
| Наработка на отказ | 80 000 часов |
| Матрица (CCD) | 1/3" DSP Color, Sharp |
| Чувствительность | 0,8 Люкс |
| Количество эффективных пикселей | 752(H) х 582(V) |
| Отношение сигнал/шум | более 48 дБ (AGC Off) |
| Синхронизация | Внутренняя |
| Система сканирования | 2:1 Interlaced |
| Выходной сигнал видеокамеры | 1.0 В Композитный сигнал (75 Ом) |
| Компенсация заднего света | Автоматическая |
| Скорость затвора видеокамеры | CCIR : 1/50 ~ 1/100,000 сек |
| Гамма - коррекция | r=0,45 |
| АРУ (AGC) | 4 дБ ~ 30 дБ |
| Ореол от ярких участков изображения (Smear Effect) | 0,0005% |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 3 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ВНГ-3 - 1Х / 2Х – ТУ 26.70.13-044-72453807-2017, где
Пример записи: ВНГ-3-2КНВ/ЛС-ТУ 26.70.13-044-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
