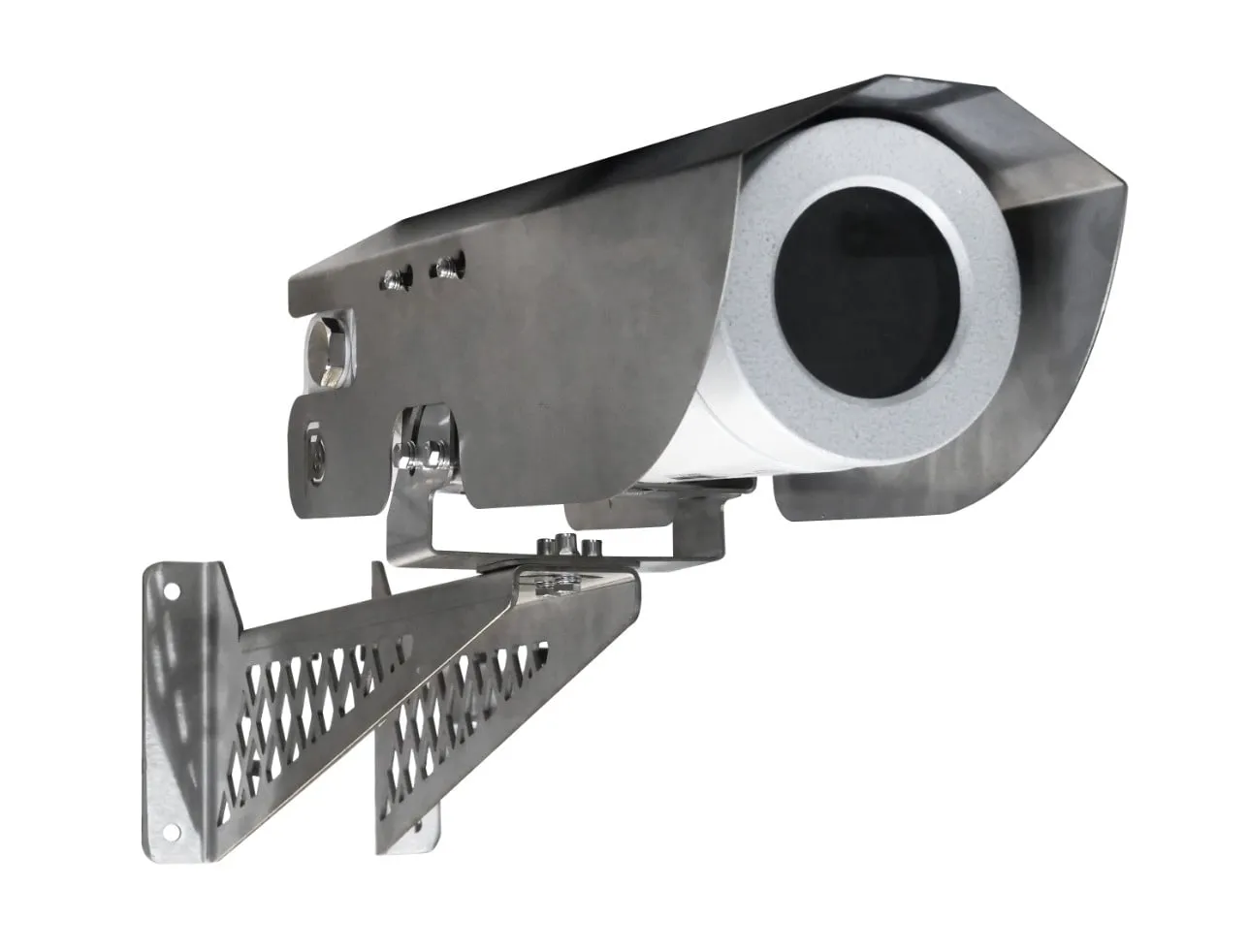

Взрывозащищённая цифровая видеокамера серии ВНГ-1...F с монофокальным объективом предназначена для организации систем видеонаблюдения во взрывоопасных зонах предприятий химической, нефтегазовой, газоперерабатывающей, энергетической и смежных отраслей промышленности. Устройство обеспечивает стабильную передачу видеоизображения по каналам LAN/WAN/Internet, позволяя контролировать технологические процессы, состояние оборудования и безопасность персонала в режиме реального времени. Промышленная IP-камера с взрывозащитой гарантирует высокое качество изображения и надёжную работу в сложных условиях эксплуатации.
Основой оптической системы является фиксированный монофокальный объектив с постоянным фокусным расстоянием, который не требует регулировки или дополнительной настройки после монтажа. Такое решение упрощает установку и повышает надёжность функционирования в условиях вибраций и температурных колебаний. Взрывозащищённая камера ВНГ-1...F используется для стационарного наблюдения внутри помещений и на открытых промышленных площадках. Поддерживаются фокусные расстояния 2,8 мм, 3,6 мм, 4 мм и 6 мм, что позволяет выбирать оптимальный угол обзора под конкретные задачи.
В зависимости от модификации устройство оснащается матрицами с разрешением 2 Мп, 4 Мп или 5 Мп, обеспечивая чёткое и детализированное изображение. Возможна комплектация инфракрасным прожектором (ИКП) для съёмки при низкой освещённости, а также опция обогрева корпуса, позволяющая использовать оборудование при отрицательных температурах. В базовую комплектацию входят кронштейн и защитный козырёк, повышающие удобство монтажа и эксплуатационную надёжность.
Корпус видеокамеры ВНГ-1…F выполнен во взрывозащищённом исполнении, устойчив к механическим воздействиям, агрессивным средам, влаге и пыли. Конструкция рассчитана на длительную непрерывную эксплуатацию в тяжёлых промышленных условиях.
Взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), а также зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011.
Камеры допускаются к эксплуатации на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору Российской Федерации и национальным техническим надзорам стран ТС и СНГ.
| Серия камеры | ВНГ-1-12/v.IP2F2.8-...-A301 | ВНГ-1-12/v.IP5F2.8-...-A303 | ВНГ-1-12/v.IP2F2.8-...-A601 | ВНГ-1-12/v.IP4F2.8-...-A603 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Сенсор | 2 Мп, КМОП 1/2.8" | 5 Мп, КМОП 1/2.8" | 2 Мп, КМОП 1/2.8" | 4 Мп, КМОП 1/2.8" | |||||
| Разрешение | 1920×1080 | 2592×1944 | 1920×1080 | 2560×1440 | |||||
| Фокусное расстояние | f=2,8 мм | f=2,8 мм | f=2,8 мм | f=2,8 мм | |||||
| Скорость кадров | до 30 к/с | Выкл. WDR/HLC: до 20 к/с (4-5 Мп), до 30 к/с (3 Мп); Вкл. WDR/HLC: до 17 к/с (4-5 Мп), до 29 к/с (3 Мп) |
30 к/с | 30 к/с | |||||
| Чувствительность | 0.002 лк (день) 0.001 лк (ночь) |
0.006 лк (день) 0.003 лк (ночь) |
0.01 лк (день) 0.05 лк (ночь) |
0.01 лк (день) 0.005 лк (ночь) |
|||||
| Углы обзора | 107.5° по горизонтали, 56,6° по вертикали |
96.4° по горизонтали, 72° по вертикали |
107.5° по горизонтали, 56,6° по вертикали |
96.4° по горизонтали, 72° по вертикали |
|||||
| Интерфейс | 10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
|||||
| Протоколы | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS, SIP, RTMP, DHCP, DNS, DDNS, FTP, NTP, SMTP, SNMP, Multicast, FTPS, UPnP, PPPoE | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | |||||
| Питание камеры | PoE IEEE 802.3 af Class 3 | PoE IEEE 802.3 af Class 3 | ⎓12В, PoE, ~220В | ⎓12В, PoE, ~220В | |||||
| Наименование для заказа | PoE | ВНГ-1-12/v.IP2F2.8-40011-A301 | ВНГ-1-12/v.IP5F2.8-40011-A303 | ВНГ-1-12/v.IP2F2.8-40011-A601 | ВНГ-1-12/v.IP4F2.8-40011-A603 | ||||
| ⎓12В | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-20011-A601 | ВНГ-1-12/v.IP4F2.8-20011-A603 | |||||
| ~220В | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-10011-A601 | ВНГ-1-12/v.IP4F2.8-10011-A603 | |||||
| ⎓12В, ИКП | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-20111-A601 | ВНГ-1-12/v.IP4F2.8-20111-A603 | |||||
| ~220В, ИКП | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-10111-A601 | ВНГ-1-12/v.IP4F2.8-10111-A603 | |||||
| ~220В, ОБОГРЕВ | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-11011-A601 | ВНГ-1-12/v.IP4F2.8-11011-A603 | |||||
| ~220В, ИКП, ОБОГРЕВ | не применимо | не применимо | ВНГ-1-12/v.IP2F2.8-11111-A601 | ВНГ-1-12/v.IP4F2.8-11111-A603 | |||||
| Серия камеры | ВНГ-1-12/v.IP2F3.6-...-A302 | ВНГ-1-12/v.IP5F3.6-...-A304 | ВНГ-1-12/v.IP2F4-...-A602 | ВНГ-1-12/v.IP4F4-...-A604 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Сенсор | 2 Мп, КМОП 1/2.8" | 5 Мп, КМОП 1/2.8" | 2 Мп, КМОП 1/2.8" | 4 Мп, КМОП 1/2.8" | |||||
| Разрешение | 1920×1080 | 2592×1944 | 1920×1080 | 2560×1440 | |||||
| Фокусное расстояние | f=3.6 мм | f=3.6 мм | f=4 мм | f=4 мм | |||||
| Скорость кадров | до 30 к/с | выкл. WDR/HLC: до 20 к/с (4-5 Мп), до 30 к/с (3 Мп); вкл. WDR/HLC: до 17 к/с (4-5 Мп), до 29 к/с (3 Мп) |
30 к/с | 30 к/с | |||||
| Чувствительность | 0.002 лк (день) 0.001 лк (ночь) |
0.006 лк (день) 0.003 лк (ночь) |
0.01 лк (день) 0.05 лк (ночь) |
0.01 лк (день) 0.005 лк (ночь) |
|||||
| Углы обзора | 88.5° по горизонтали, 46,8° по вертикали |
79° по горизонтали, 57,7° по вертикали |
80.5° по горизонтали, 26,6° по вертикали |
71° по горизонтали, 51° по вертикали |
|||||
| Интерфейс | 10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
|||||
| Протоколы | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS, SIP, RTMP, DHCP, DNS, DDNS, FTP, NTP, SMTP, SNMP, Multicast, FTPS, UPnP, PPPoE | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | |||||
| Питание камеры | PoE IEEE 802.3 af Class 3 | PoE IEEE 802.3 af Class 3 | ⎓12В, PoE, ~220В | ⎓12В, PoE, ~220В | |||||
| Наименование для заказа | PoE | ВНГ-1-12/v.IP2F3.6-40011-A302 | ВНГ-1-12/v.IP5F3.6-40011-A304 | ВНГ-1-12/v.IP2F4-40011-A602 | ВНГ-1-12/v.IP4F4-40011-A604 | ||||
| ⎓12В | не применимо | не применимо | ВНГ-1-12/v.IP2F4-20011-A602 | ВНГ-1-12/v.IP4F4-20011-A604 | |||||
| ~220В | не применимо | не применимо | ВНГ-1-12/v.IP2F4-10011-A602 | ВНГ-1-12/v.IP4F4-10011-A604 | |||||
| ⎓12В, ИКП | не применимо | не применимо | ВНГ-1-12/v.IP2F4-20111-A602 | ВНГ-1-12/v.IP4F4-20111-A604 | |||||
| ~220В, ИКП | не применимо | не применимо | ВНГ-1-12/v.IP2F4-10111-A602 | ВНГ-1-12/v.IP4F4-10111-A604 | |||||
| ~220В, ОБОГРЕВ | не применимо | не применимо | ВНГ-1-12/v.IP2F4-11011-A602 | ВНГ-1-12/v.IP4F4-11011-A604 | |||||
| ~220В, ИКП, ОБОГРЕВ | не применимо | не применимо | ВНГ-1-12/v.IP2F4-11111-A602 | ВНГ-1-12/v.IP4F4-11111-A604 | |||||
| Серия камеры | ВНГ-1-12/v.IP5F6-...-A305 | ВНГ-1-12/v.IP2F6-...-A606 | ВНГ-1-12/v.IP2F6-...-A605 | ||||
|---|---|---|---|---|---|---|---|
| Сенсор | 5 Мп, КМОП 1/2.8" | 2 Мп, КМОП 1/2.8" | 4 Мп, КМОП 1/2.8" | ||||
| Разрешение | 2592×1944 | 1920×1080 | 2560×1440 | ||||
| Фокусное расстояние | f=6 мм | f=6 мм | f=6 мм | ||||
| Скорость кадров | выкл. WDR/HLC: до 20 к/с (4-5 Мп), до 30 к/с (3 Мп); вкл. WDR/HLC: до 17 к/с (4-5 Мп), до 29 к/с (3 Мп) |
30 к/с | 30 к/с | ||||
| Чувствительность | 0.006 лк (день) 0.003 лк (ночь) |
0.01 лк (день) 0.05 лк (ночь) |
0.01 лк (день) 0.005 лк (ночь) |
||||
| Углы обзора | 49,7°по горизонтали, 37,1° - по вертикали |
44° по горизонтали, 33° - по вертикали |
48,5° по горизонтали, 35,6° - по вертикали |
||||
| Интерфейс | 10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
10/100 Мбит/c Ethernet (1x RJ-45) |
||||
| Протоколы | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS, SIP, RTMP, DHCP, DNS, DDNS, FTP, NTP, SMTP, SNMP, Multicast, FTPS, UPnP, PPPoE |
IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | IPv4/v6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS | ||||
| Питание камеры | PoE IEEE 802.3 af Class 3 | ⎓12В, PoE, ~220В | ⎓12В, PoE, ~220В | ||||
| Наименование для заказа | PoE | ВНГ-1-12/v.IP5F6-40011-A305 | ВНГ-1-12/v.IP2F6-40011-A606 | ВНГ-1-12/v.IP4F6-40011-A605 | |||
| ⎓12В | не применимо | ВНГ-1-12/v.IP2F6-20011-A606 | ВНГ-1-12/v.IP4F6-20011-A605 | ||||
| ~220В | не применимо | ВНГ-1-12/v.IP2F6-10011-A606 | ВНГ-1-12/v.IP4F6-10011-A605 | ||||
| ⎓12В, ИКП | не применимо | ВНГ-1-12/v.IP2F6-20111-A606 | ВНГ-1-12/v.IP4F6-20111-A605 | ||||
| ~220В, ИКП | не применимо | ВНГ-1-12/v.IP2F6-10111-A606 | ВНГ-1-12/v.IP4F6-10111-A605 | ||||
| ~220В, ОБОГРЕВ |
не применимо | ВНГ-1-12/v.IP2F6-11011-A606 | ВНГ-1-12/v.IP4F6-11011-A605 | ||||
| ~220В, ИКП, ОБОГРЕВ |
не применимо | ВНГ-1-12/v.IP2F6-11111-A606 | ВНГ-1-12/v.IP4F6-11111-A605 | ||||
Пример заказа: ВНГ-1-12/v.IP2F4-11011-A602 – ТУ 26.70.13-044-72453807-2017 – видеокамера 2МП с фиксированным фокусным расстоянием 4, напряжение питания ~220В, с обогревом, без ИК-прожектора, с козырьком и кронштейном. Количество и типоразмер кабельных вводов уточняется при заказе.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты: |
1Ex db IIС T6…T5 Gb X Ex tb IIIC T80°С...T100°С Db X 1Ex db [op is T6 Ga] IIС T6…T5 Gb X Ex tb [op is Da] IIIC T80°С...T100°С Db Х |
| Защита: | IP66, IK10 |
| Установка: |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Температура окружающей среды, °С |
0...+60 (Т5/Т100°С) 0...+40 (Т6/Т80°С) -60...+60 (Т5/Т100°С, с опцией ОБОГРЕВ) -60...+40 (Т6/Т80°С, с опцией ОБОГРЕВ) |
| Напряжение питания, В | ⎓12В; ~220В; PoE |
| Потребляемая мощность, Вт |
3 (⎓12В); 4 (~220В); 4-25 (PoE); 12 (⎓12В; опция ИКП); 10 (~220В; опция ИКП); 45 (~220В, опция ОБОГРЕВ); 51 (~220В; опции ОБОГРЕВ, ИКП ) |
| Присоединительные отверстия | Метрическая 2 x M20х1,5 ГОСТ 24705-2004 (по требованию заказчика может быть другая резьба, а также количество отверстий может быть увеличено до четырех (3 по кругу корпуса коробки + одно отверстие выполняется на задней резьбовой крышке) |
| Покрытие | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный |
| Материал кронштейна | Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии. |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

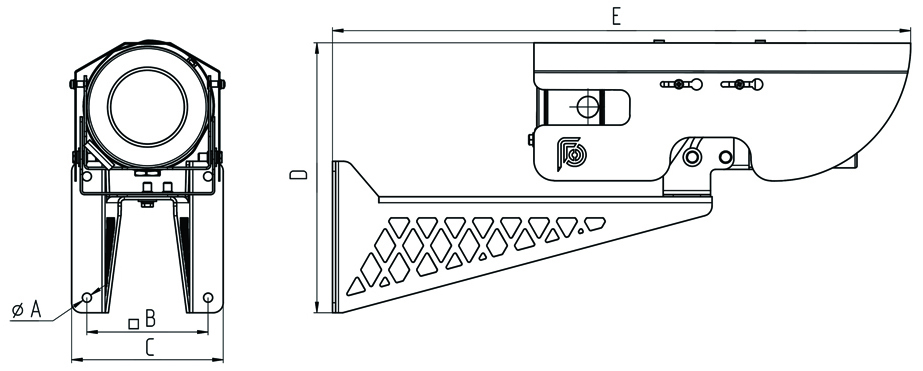

| Модель | Габаритные и крепежные размеры, мм | Масса | ||||
|---|---|---|---|---|---|---|
| ØA | B | С | D | E | ||
| ВНГ-1-12 | 9 | 120 | 150 | 267 | 572 | 7 |
Вся документация и сертификаты высылается отдельно по запросу.
