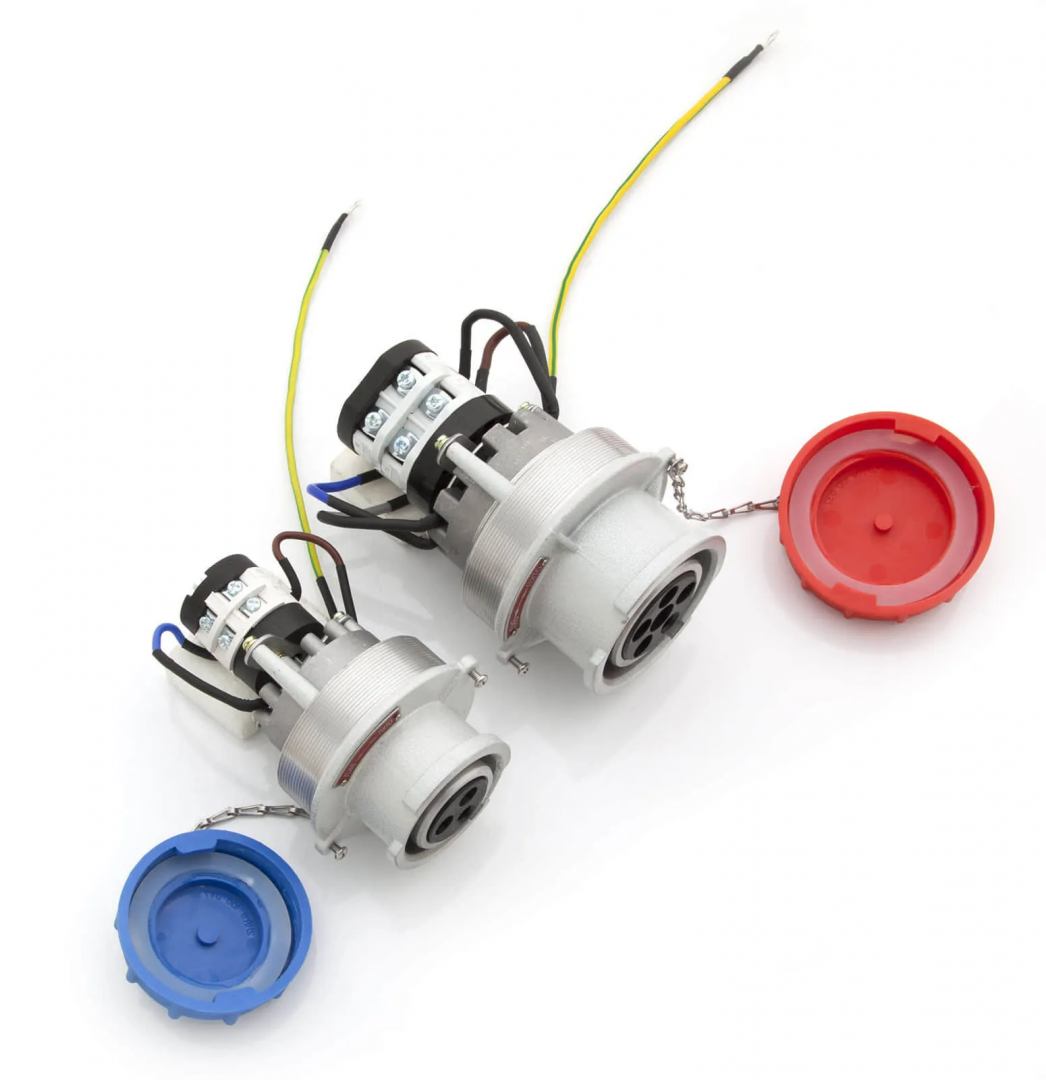

РГВК взрывозащищённый встраиваемый разъём для установки в корпуса с видом взрывозащиты «Ex d»

Выпускаемый серийно взрывозащищённый разъём РГВК представляет собой встраиваемый Ex-компонент, предназначенный для монтажа в корпуса с видом взрывозащиты Ex d и подключения мобильного электрооборудования во взрывоопасных зонах. Он обеспечивает безопасное питание переносных светильников, насосов, аккумуляторных батарей, компрессоров, вентиляторов и другого нестационарного оборудования, эксплуатируемого на опасных производственных объектах, поднадзорных Ростехнадзору и техническим надзорам стран ТС и СНГ.

Завод-изготовитель несёт гарантию полного соответствия разъёма РГВК заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Конструкция разъёма обеспечивает стабильную работу даже в условиях высокой запылённости, вибраций и температурных перепадов. Корпус разъёма выполнен из модифицированного алюминиево-кремниевого сплава, обладающего малым весом, повышенной прочностью и устойчивостью к коррозии. Наружная поверхность имеет полимерно-эпоксидное покрытие цвета RAL 7035, которое защищает изделие от агрессивных химических сред, влаги и механических повреждений.

Принцип работы устройства основан на механизме «вставка с поворотом»: при подключении соответствующей вилки ВГМ или ВГС происходит ввод штекера в гнездо разъёма и его поворот на 45°, что вызывает замыкание внутреннего переключателя. Электрическое соединение возможно только при полной вставке вилки, а извлечение допускается исключительно после перевода переключателя в положение «выключено». Данная схема исключает возможность искрообразования при разрыве цепи под нагрузкой и гарантирует высокий уровень безопасности при эксплуатации.

Взрывозащищённый разъём РГВК рассчитан на установку в стенку или крышку корпуса электрооборудования с видом взрывозащиты Ex d. Конструкцией предусмотрена герметизация, обеспечивающая степень защиты IP66 при расположении гнезда вниз и IP54 — в других позициях, что соответствует требованиям ГОСТ 14254-96.

Изделие сертифицировано в соответствии с ГОСТ 30852.13-2002 (IEC 60079-14:1996) и ГОСТ IEC 61241-3-2011, что подтверждает его соответствие современным международным нормам безопасности. Область применения включает взрывоопасные зоны помещений и наружных установок категорий IIA, IIB, IIC по газу и IIIA, IIIB, IIIC по пыли, а также промышленные площадки I–IV классов опасности.

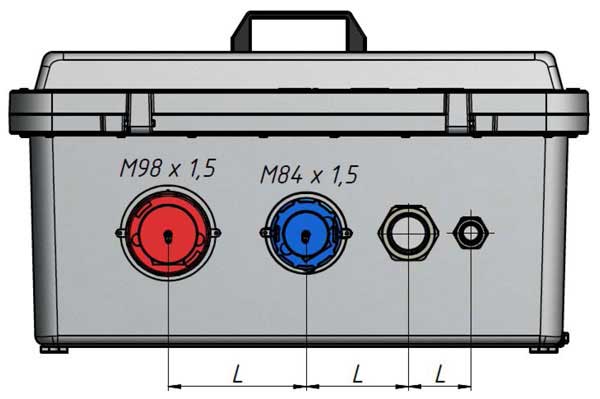

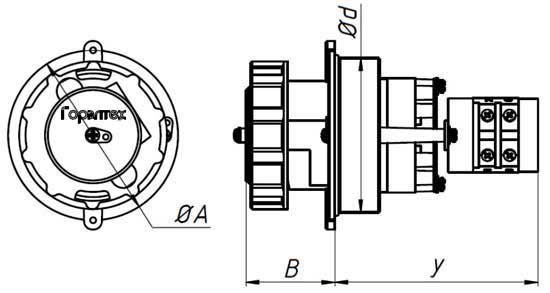

Габаритные размеры и присоединительные размеры

Формирование заказа

• 1x — Сила тока, А: 16; 32; 63
• 2x — Максимальное напряжение, В: 12/24 - 24; 250; 415; 500; 690
• 3x — Количество полюсов: 2 - 2P+PE; 3 - 3P+PE; 4 - 3P+N+PE
