Взрывозащищённый вибропреобразователь DVA484.714 предназначен для контроля вибрационного состояния промышленного оборудования и передачи результатов измерений в распределённые системы мониторинга периодического действия. Прибор подходит для построения решений на базе цифровой полевой шины и может интегрироваться с внешними системами РСУ (DCS, PCS).
В процессе работы вибропреобразователь DVA484.714 формирует измеренные значения виброускорения, виброскорости и виброперемещения. Эти параметры позволяют получать данные о характере механических колебаний контролируемого оборудования. Для оценки измеряемых величин используются среднеквадратичное значение (СКЗ), амплитуда и размах, что обеспечивает несколько способов представления результатов вибрационного контроля.
Передача данных выполняется через цифровой интерфейс RS-485. Такое исполнение позволяет включать преобразователь в распределённую измерительную инфраструктуру и организовывать обмен информацией с совместимыми внешними системами мониторинга и управления.

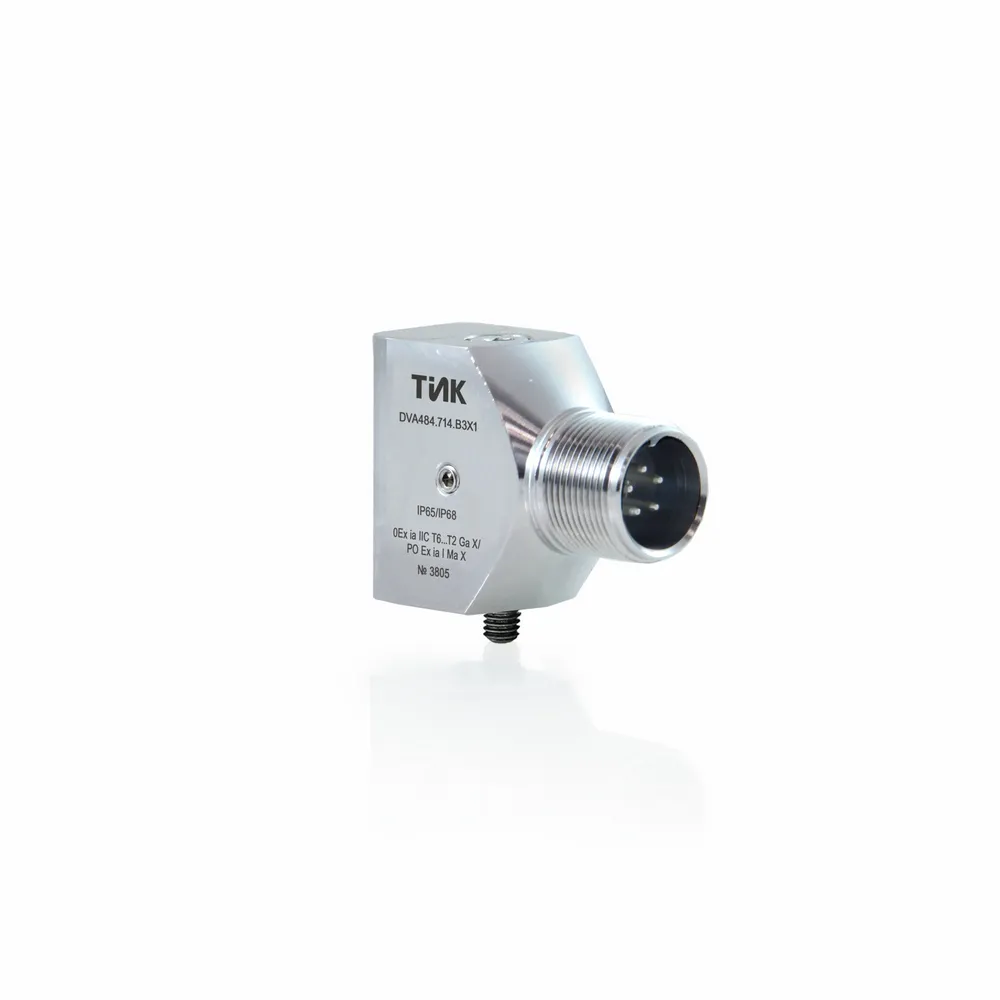

Конструкция прибора выполнена на базе герметичного прямоугольного корпуса. Внутри размещены интегральный датчик ускорения и плата преобразования, обеспечивающая обработку измерительного сигнала. На корпусе предусмотрен разъём TИK-KXX, являющийся аналогом MIL-C-5015. Монтаж выполняется с помощью одного винта.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования / Диапазон показаний виброперемещения, мкм | 1 / 0-100 1 / 0-160 1 / 0-400 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 |
| Частотный диапазон нефильтрованного динамического сигнала (выборки), Гц | 2-10 000 |
| Интерфейс | |
| Тип выходного сигнала | RS-485 |
| Протокол | Modbus RTU |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | 42х55,5х24,5 |
| Масса, кг, не более | 0,25 |
| Тип крепления | винт М6 1 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
