Взрывозащищённое светодиодное табло ПГС-ИТ36 предназначено для световой индикации, информационных указателей и сигнализации в помещениях и на объектах, относящихся к взрывоопасным зонам. Устройство используется для обозначения технологических состояний, предупреждения персонала о возможных рисках или необходимости действий в аварийных ситуациях.
Благодаря высокой надёжности и стойкости к внешним воздействиям взрывозащищённое табло ПГС-ИТ36 эффективно используется в промышленной среде с повышенными требованиями к безопасности и ресурсу эксплуатации оборудования.
Корпус из нержавеющей стали отличается механической прочностью и устойчивостью к коррозии, что обеспечивает длительный срок службы даже при воздействии агрессивных химических веществ и морского воздуха. Разборная конструкция повышает ремонтопригодность устройства, упрощая обслуживание и замену компонентов без нарушения герметичности.
В качестве источника света используются энергоэффективные светодиоды промышленного класса, обеспечивающие яркую и равномерную индикацию при минимальном энергопотреблении. Светодиодное табло ПГС-ИТ36 для взрывоопасных зон сохраняет стабильную яркость в широком диапазоне температур и не требует частого обслуживания.
Взрывозащищённое светодиодное табло ПГС-ИТ36 применяется в химической, нефтегазовой, энергетической, судостроительной и перерабатывающей промышленности. Оно эффективно используется на площадках нефтеперерабатывающих заводов, буровых установках, морских и речных судах, а также в системах аварийного оповещения и обозначения эвакуационных маршрутов.
Конструкция устройства соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и обеспечивает безопасную эксплуатацию во взрывоопасных зонах помещений и наружных установок.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex e mb IIC T6...T4 Gb Ex tb IIIC T70°С ...T110°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+85 (Т4/Т110°С) -60...+85 (для рудничного нормального и общепромышленного исполнений) |
| Напряжение питания, В | ~110...220 (50/60 Гц); ⎓12...24 (в исполнении /ИБП только 220 В) |
| Потребляемый ток, А |
1 (для ⎓12 В) 0,5 (для ⎓24 В) 0,06 (для ~220 В) |
| Мощность, Вт | 12 |
| Время работы от ИБП | 1-1,5 часа |
| Материал | Нержавеющая сталь |
| Максимальный световой поток источника света, лм: | 1240 |
|
Климатическое исполнение |
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

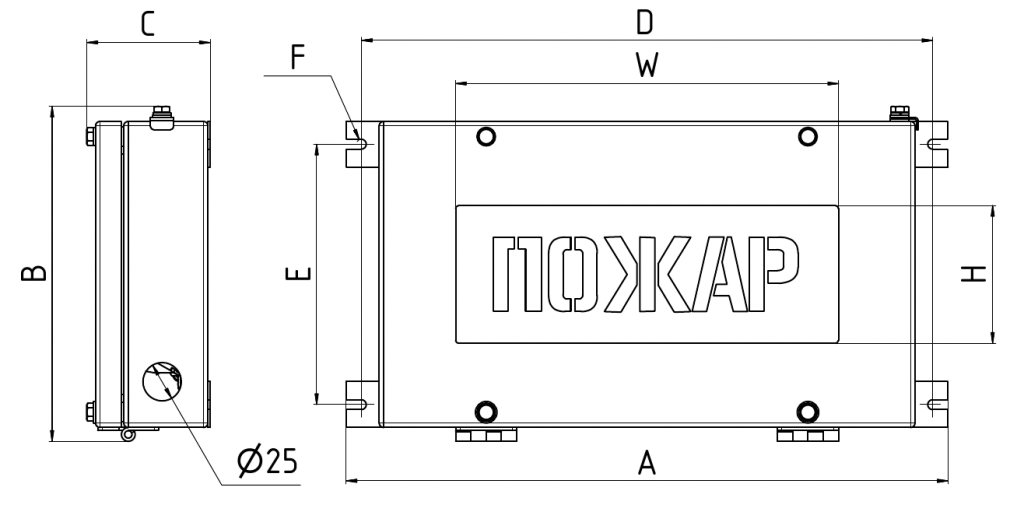

| Типоразмер корпуса * | Габаритные размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ØF | W | H | ||
| ПГС-ИТ36-Х-О250х90 | 393 | 219 | 81 | 373 | 170 | 6,5 | 250 | 90 | 4,1 |
Примечание: * - возможно изготовление табло других габаритных размеров по тех. заданию заказчика.
ПГС-ИТ36 - 1Х -О 2Х X 3Х - 4Х - 5Х - 6Х - 7Х / 8Х – ТУ 27.90.20-038-72453807-2017, где
Пример записи: ПГС-ИТ36-220AC-О250X90/ВЫХОД/Б/З-КНВ1Н-ТУ 27.90.20-038-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
