Взрывозащищённый вибропреобразователь DVA311.214 предназначен для контроля вибрационного состояния промышленного оборудования по амплитудному значению виброперемещения. Прибор может применяться как измерительное звено в системах, где требуется передача данных о вибрации для последующей обработки средствами автоматизации.
Встроенный акселерометр воспринимает механические колебания контролируемого оборудования. Полученный сигнал обрабатывается платой преобразования, после чего на выходе формируется сигнал, пропорциональный амплитудному значению виброперемещения. Для его передачи используется стандартный промышленный интерфейс — токовая петля 4–20 мА.
Вибропреобразователь DVA311.214 рассчитан на интеграцию с внешними РСУ / ПАЗ (DCS, PCS, ESD). Формат выходного сигнала позволяет включать устройство в состав контрольно-измерительных комплексов и систем автоматизации технологических процессов.

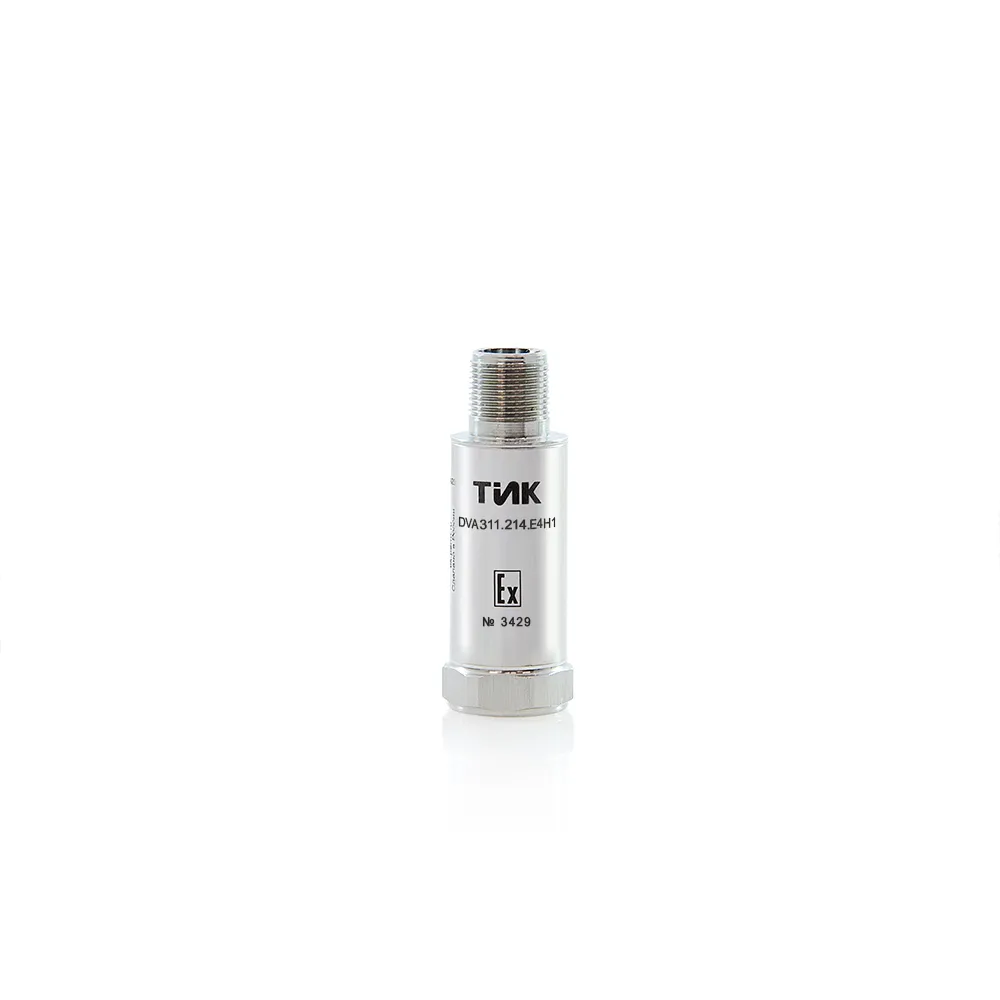

Конструктивно прибор выполнен в герметичном цилиндрическом малогабаритном корпусе, внутри которого размещены акселерометр и плата преобразования. Электрическое подключение осуществляется через установленный на корпусе разъём ТИК-КXX, аналог MIL-C-5015. Монтаж на контролируемом оборудовании выполняется на шпильку.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мкм / Диапазон показаний амплитуды виброперемещения, мкм | 0,064 / 0-250 0,0533 / 0-300 0,032 / 0-500 |
| Диапазон рабочих частот, Гц | 5-500 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | Ø26x70 |
| Масса, кг, не более | 0,13 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
