Взрывозащищённый вибропреобразователь DVA331.252 предназначен для контроля вибрационного состояния промышленного оборудования и передачи измерительной информации во внешние системы автоматизации. Выходной сигнал устройства формируется пропорционально размаху виброперемещения, что позволяет использовать полученные данные в соответствующих измерительных каналах РСУ / ПАЗ (DCS, PCS, ESD).
Для передачи сигнала предусмотрен стандартный токовый интерфейс 4–20 мА. Такое исполнение обеспечивает возможность включения преобразователя в системы управления и противоаварийной защиты, рассчитанные на прием соответствующего токового сигнала. Устройство ориентировано на стационарный виброконтроль оборудования в составе промышленной автоматизации.

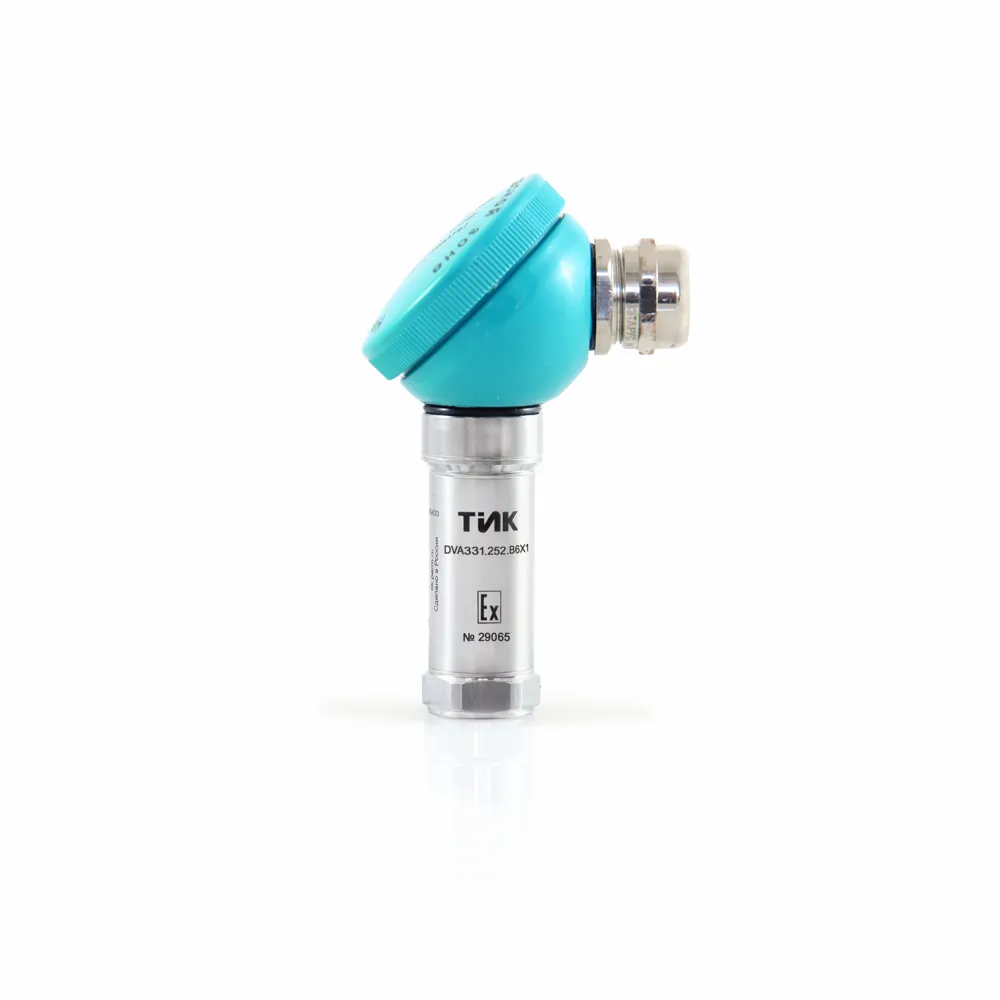

Конструктивно вибропреобразователь DVA331.252 выполнен в цилиндрическом малогабаритном герметичном корпусе. Внутри размещены интегральный датчик ускорения — акселерометр — и плата преобразования, отвечающая за формирование выходного сигнала. Электрическое подключение осуществляется посредством соединения с клеммной колодкой.
Установка DVA331.252 на контролируемое оборудование выполняется с помощью шпильки. Компактное цилиндрическое исполнение, способ монтажа и тип электрического подключения следует учитывать при проектировании точки установки и организации измерительного канала. Взрывозащищённое исполнение позволяет применять модель на промышленных объектах, где оборудование выбирается с учётом требований к взрывозащите.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мкм / Диапазон показаний размаха виброперемещения, мкм | 0,064 / 0-250 0,0533 / 0-300 0,032 / 0-500 |
| Диапазон рабочих частот, Гц | 5-500 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | соединение с клеммной колодкой |
| Габаритные размеры, мм | 113,5х46,5 |
| Масса, кг, не более | 0,13 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
