Взрывозащищённый вибропреобразователь DVA271.252 предназначен для контроля вибрационного состояния промышленного оборудования. Прибор формирует выходной сигнал, пропорциональный измеряемой величине состояния — среднеквадратичному значению (СКЗ) виброускорения в плоскости. Такое исполнение позволяет использовать устройство как измерительное звено в составе систем контроля и промышленной автоматизации.
Передача измерительного сигнала осуществляется через токовую петлю 4–20 мА. Выход ограничен диапазоном данного интерфейса. Вибропреобразователь DVA271.252 предназначен для интеграции с внешними системами РСУ / ПАЗ (DCS, PCS, ESD), обеспечивая передачу данных о вибрационном состоянии контролируемого оборудования в соответствующие средства управления и защиты.
Конструкция прибора включает герметичный корпус, внутри которого размещены интегральный двухкоординатный датчик ускорения (акселерометр) и плата преобразования. Сигнал от чувствительного элемента преобразуется в выходной сигнал, соответствующий СКЗ виброускорения в плоскости, для последующей передачи по токовой петле.

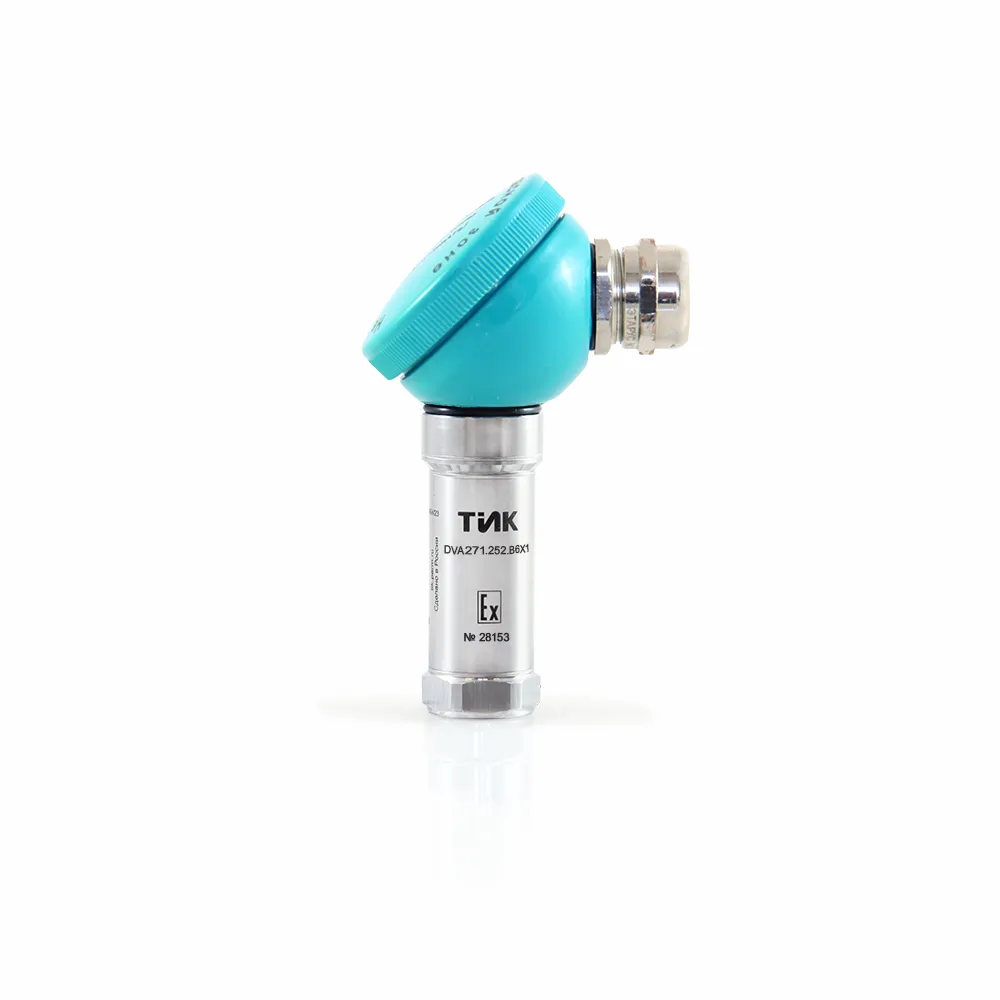

Датчик выполнен в малогабаритном цилиндрическом корпусе. Электрическое подключение организовано через соединение с клеммной колодкой, а установка на контролируемом оборудовании выполняется посредством крепления на шпильку. Конструктивное исполнение позволяет включать прибор в состав КИПиА и систем автоматизации промышленных объектов.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с2/м / Диапазон показаний СКЗ виброускорения (в плоскости), м/с2 | 0,64 / 0-25 0,4 / 0-40 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | соединение с клеммной колодкой |
| Габаритные размеры, мм | 113,5х46,5 |
| Масса, кг, не более | 0,13 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
