Взрывозащищённый вибропреобразователь DVA131.714 предназначен для контроля вибрационного состояния промышленного оборудования по размаху виброскорости. Выходной сигнал прибора пропорционален измеренному значению и передаётся через интерфейс «токовая петля» 4–20 мА. Такое исполнение позволяет использовать датчик в измерительных контурах и передавать данные для последующей обработки средствами промышленной автоматизации.
Вибропреобразователь DVA131.714 предназначен для интеграции с внешними системами РСУ / ПАЗ (DCS, PCS, ESD). Получаемый сигнал может использоваться соответствующим оборудованием системы для контроля вибрационного состояния подключённого агрегата в рамках предусмотренной схемы автоматизации.

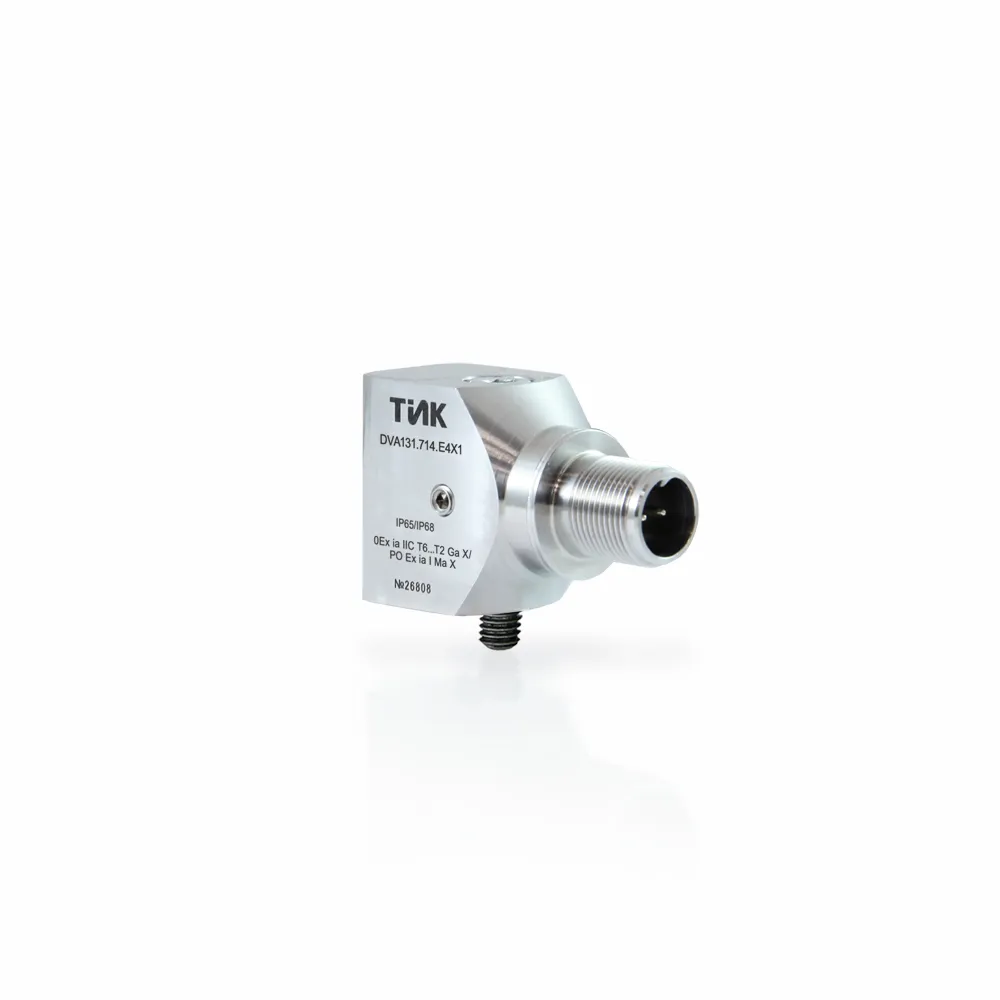

Конструктивно прибор выполнен в герметичном прямоугольном корпусе. Внутри размещены интегральный датчик ускорения — акселерометр — и плата преобразования. Акселерометр воспринимает механические колебания, после чего измерительный сигнал преобразуется в выходной сигнал, соответствующий размаху виброскорости и диапазону интерфейса 4–20 мА.
Для электрического подключения на корпусе предусмотрен разъём TИK-KXX (аналог MIL-C-5015). Монтаж датчика на контролируемом оборудовании выполняется с помощью одного винта.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с/мм / Диапазон показаний размаха виброскорости, мм/с | 1,6 / 0-10 1,259 / 0-12,7 0,8 / 0-20 0,64 / 0-25 0,63 / 0-25,4 0,533 / 0-30 0,4 / 0-40 0,32 / 0-50 0,315 / 0-50,8 0,267 / 0-60 0,2 / 0-80 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | 35х55,5х24,5 |
| Масса, кг, не более | 0,25 |
| Тип крепления | винт М6 1 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
